12-47 Machine Calibration 备 注 正常的 Z 偏移值如下。 Head1~ Head6: -1.5 ~ 1.5 mm 若 Z Offset 值超 出该范围， 则说明磁头有严 重的器具性问题， 需 要确认 home 位 置、 主轴、 LM 和电动机的工作是 否正常。 下面介绍 R Offset Calibration 执行 方法。 1. 需要在 <Grid> 领域执行校正的 Head 的 R 轴值输…
12-46
Samsung Component Placer SM471 Administrator
’
s Guide
3. 那么Head会自动移动到ANC上的指定位置。之后设备产生空压从Head1号开始
到Head6依次自动下降Spindle的同时执行校正。
4. 完成校正后自动把结果反应在<Grid>领域的Z列上。手动进行时，手动给各
Head上依次插入CN040后，在Vacuum 对话框中确认Head 的空压状态的同时下
降Spindle 执行校正。
5. 完成对Gantry1 的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执
行校正。
6. 单击<Update>键把校准结果反映到设备。
12-47
Machine Calibration
备 注 正常的Z偏移值如下。
Head1~ Head6: -1.5 ~ 1.5 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需
要确认home位置、主轴、LM和电动机的工作是否正常。
下面介绍R Offset Calibration执行方法。

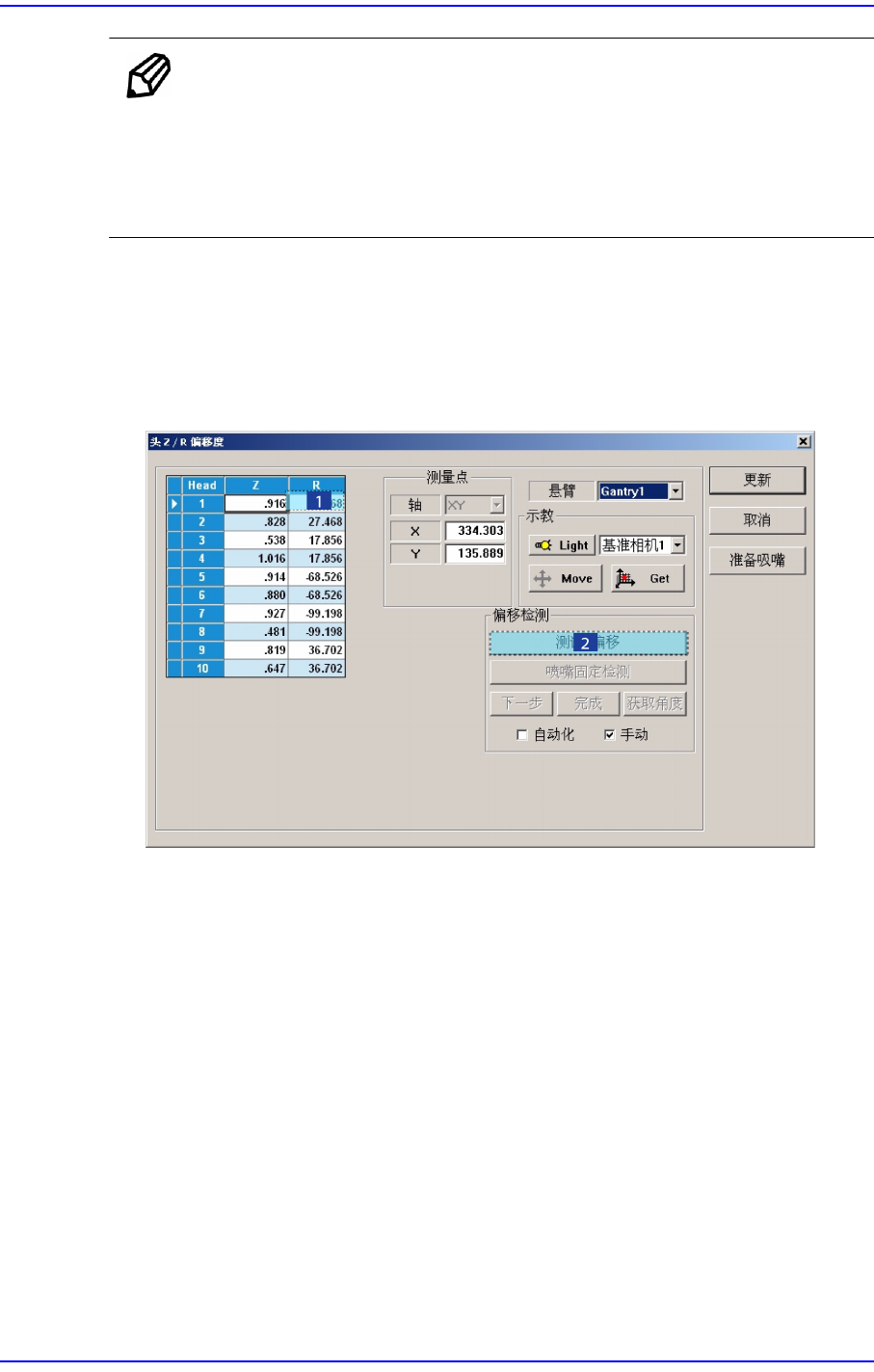

1. 需要在<Grid>领域执行校正的Head 的R 轴值输入“0”。
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测>按钮。 (在
这里任意用 Head 1设定)
3. 显示“请检测和记录喷嘴 CNT0 到 ANC1-2洞。首先，我们必须把所有喷嘴手动
离开朝向 将Z轴调制低处，点击 [ 下一步]”消息。 为手动除去所有贴装在磁头
的吸嘴，拉下磁头的 Z 轴请点击 <下个>按钮。
此时虚拟吸嘴CNT0设置在ANC 的 1 号孔，认定相应Head把CNT0吸嘴Pick。
4. 显示“排列高度上升，镜像关闭移动，点击 [ 下一步]”的信息。此时为了在飞行
相机上看见Head吸嘴支撑架，把Spindle上升到可以识别部件的高度后，为了关
闭Mirror点击< 下个> 按钮。
12-48
Samsung Component Placer SM471 Administrator
’
s Guide
5. 打开<当前位置>窗口。
6. 利用示教盒使吸嘴座形状成'( )'，R 轴方向旋转转轴。 此时，机械连动的磁头.吸
嘴座朝相同方向。
