Machine Calibration
<Side> / <Outer> / <Coaxial> 列
如果是Fly Cam：在 256值的范围内输入Side照明。
如果是Fix Cam：在 4096 值的范围内输入Side 照明。
<Back1> / <Back2> 列
只有选择固定相机的情况时才被激活。 在最高值4096 范围内输入各照明阶
段的值。
<计划/ 测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。

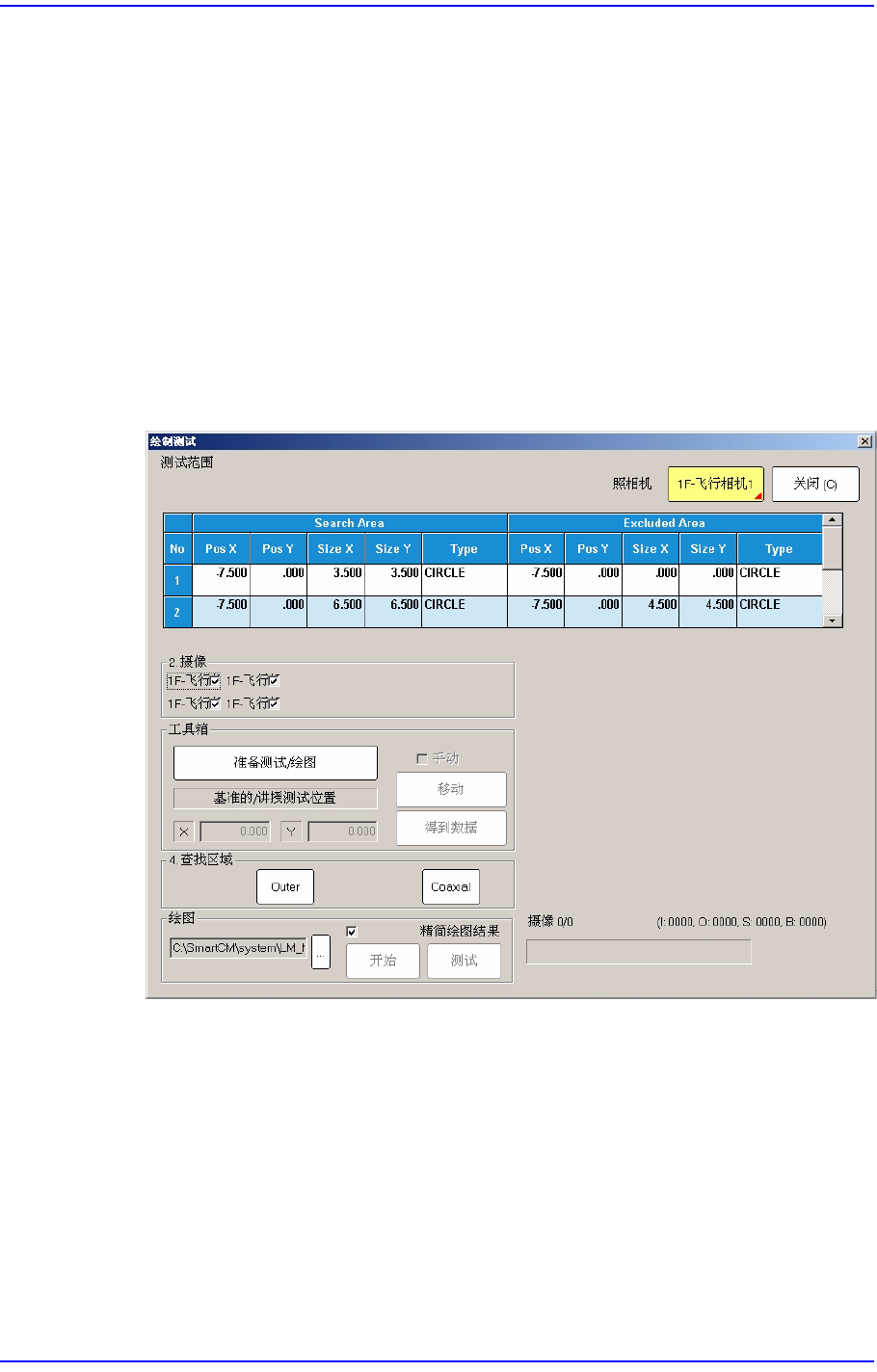

图
12.16 Fiy Camera
被选的情况
(SM431 Only)
<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定 Search领域和 Excluded 领域。 即圆形指定领
域。
一共有4个检验领域， Area1 ~ Area4与此相应。
12-52
Samsung Component Placer SM471 Administrator
’
s Guide

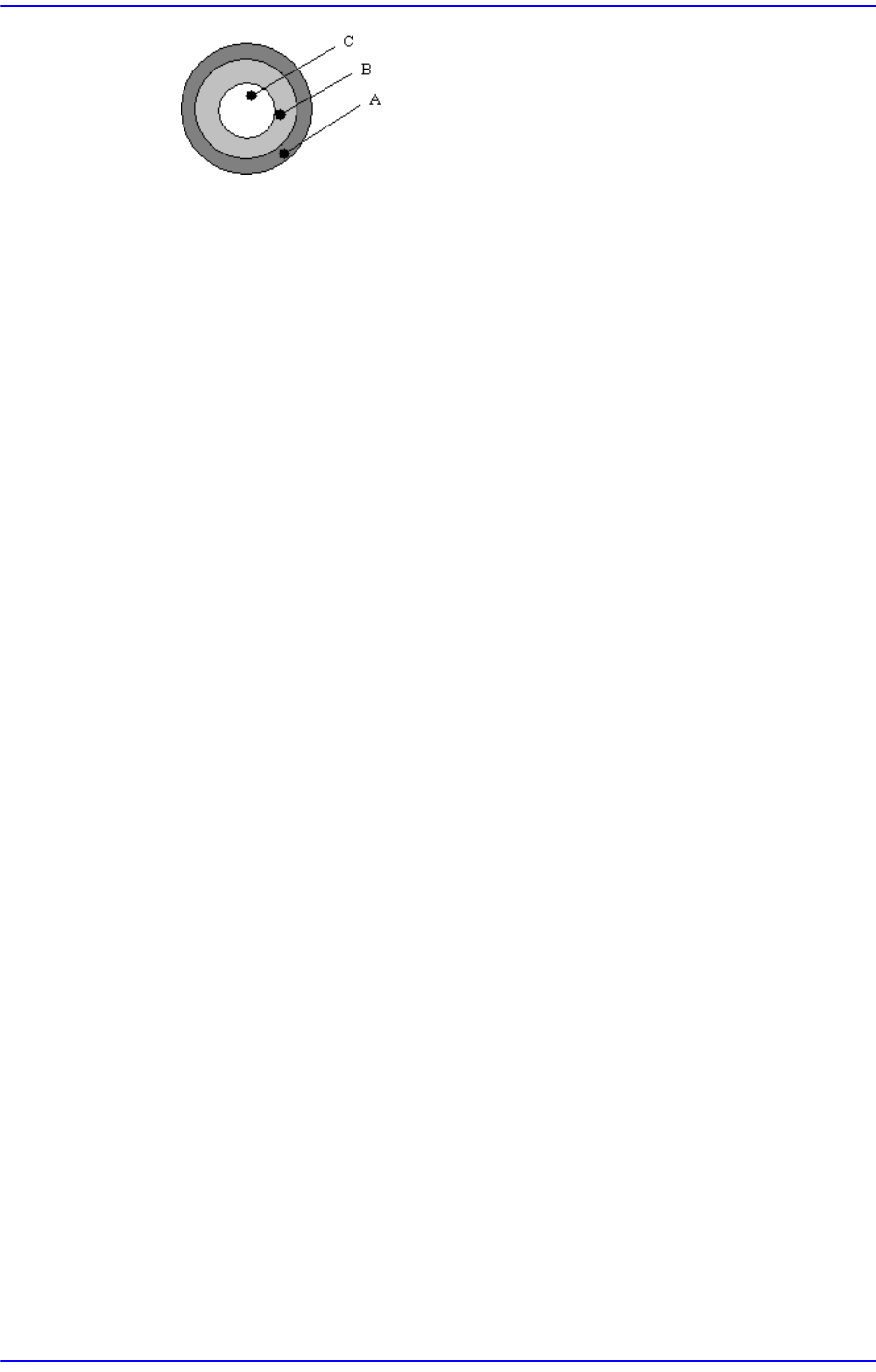

[Fly Camera 用校正吸嘴底面形象]
Test Area1 = Search Area(A) - Excluded Area (B + C)
Test Area2 = Search Area(B) - Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area13
12-53
Machine Calibration
测验领域分3个领域，Area1 ~ Area3属于该领域。

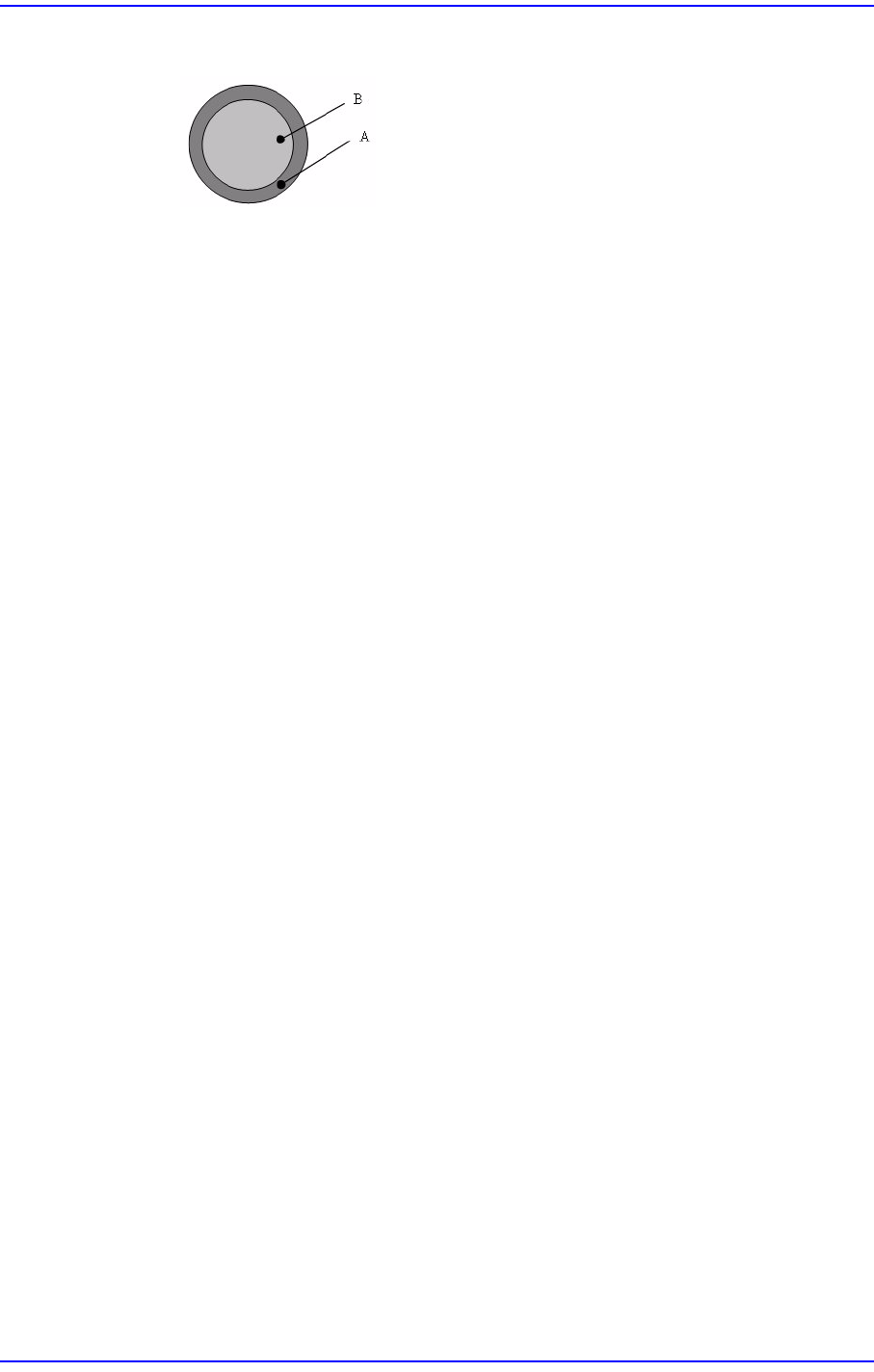

[Fix Camera 用校正吸嘴底面形象]
Test Area1 = Search Area(A) - Excluded Area (B)
Test Area2 = Search Area(B)
Test Area3 = Test Area1 + Test Area2
<No>列
表示Test Area 的一连序号。
<Pos X>列
表示领域中心的 X 坐标。
<Pos Y> 列
表示领域中心的 Y 坐标。
<Size X> 列
表示领域的X方向大小。
<Size Y> 列
表示领域的Y方向大小。
<Type> 列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域.
NONE: 不指定领域.
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的 Camera可同时指
定。
