12.3.10.4. Head Offset Calibration
测量Gantry的基准相机中心到各Head中心的距离(XY Offset)。
为了给各Head的 XY Offset进行校正，作业前首先要确认Calibtation Tool是否在前
面ANC的Calibtation Tool位置上。
1: Calibration Tool Position
下面是 Head XY Offset的校正步骤。
1. .点击 < 准备吸嘴>按钮，在ANC1号孔中插入CN400吸嘴。
2. 2.选择<自动下一步> 校验框后，点击<11. Head Offset>按钮，则对选择的Gantry
自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个 > 按钮才能执行
下一个阶段。
点击<11. Head Offset>按钮消息窗显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z 轴请点击 <下个> 按钮。
12-56
Samsung Component Placer SM471 Administrator
’
s Guide
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已帖装的所有吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点 击 [下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装CN400吸嘴后请点
击 <下个> 按钮。
5. 显示”移动到中心位置校正工具。移动，点击[ 下一步]。”

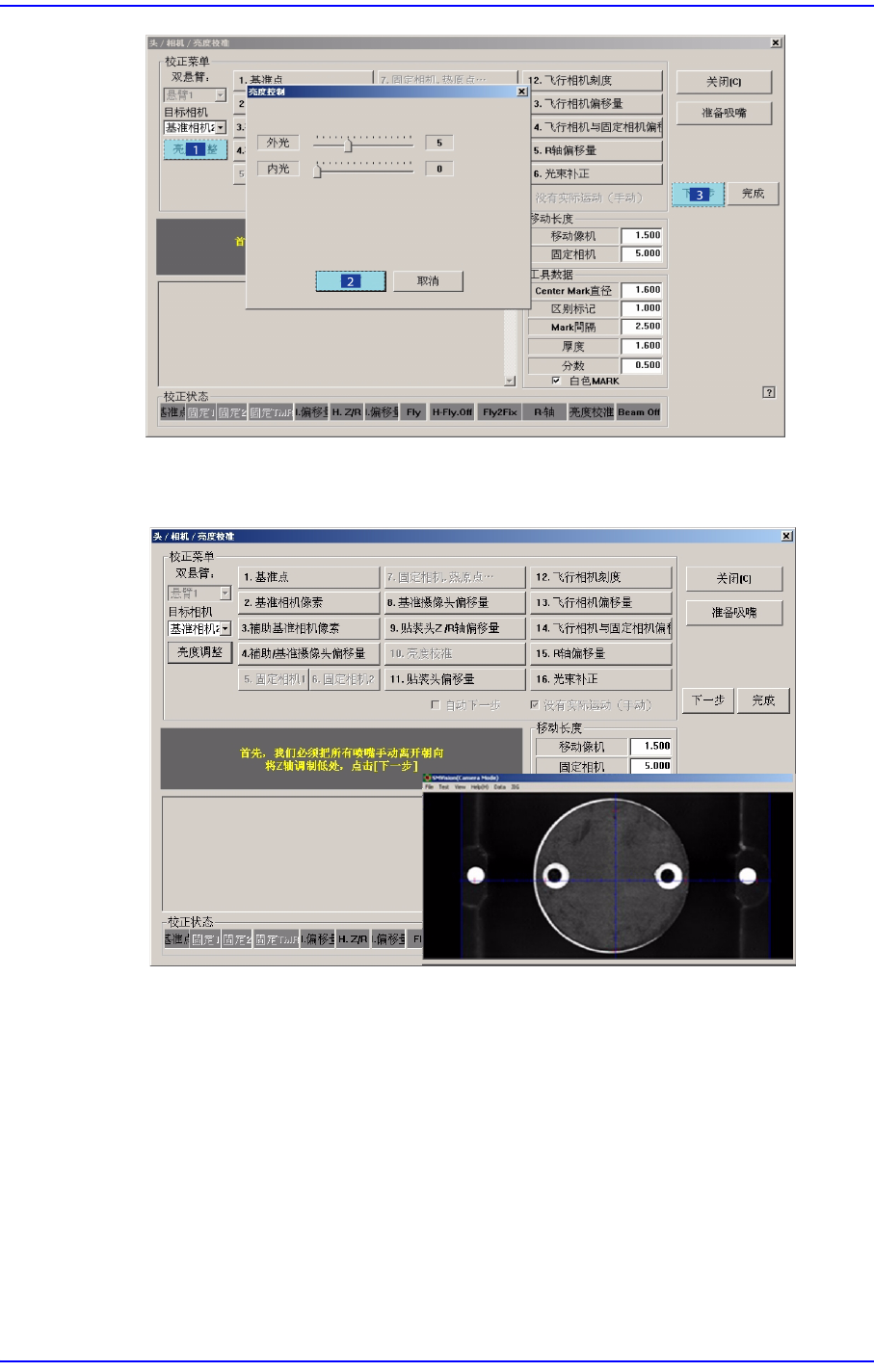

6. 显示”准备标准。对于标准，点击[下一步]” 消息。此时, 点击 <亮度> 按钮，
在”亮度控制”对话框中’SMVision’窗口显示的Calibration Tool 上的Ficucial
Mark明显为止调整照明亮度后点击 < 下个 > 按钮。
12-57
Machine Calibration
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个> 按
钮。
8. 显示“下一步, 把校校正工具从 H1 取下 , 点击[ 下一步] 头将向下移动。移动完成
, 用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴。 请
点击<下个>按钮。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 6执行校正。
10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定 > 按钮。
