12-71 Machine Calibration 备 注 Fly to Fix Offset 的校正基准值如下。 Offset X : -0.0 50 ~ 0.050(mm) Offset Y : -0.0 50 ~ 0.050(mm) Fly Runout Offset 的校正基准值如下。 Offset X : -0.0 20 ~ 0.020(mm) Offset Y : -0.0 20 ~ 0.020(mm) 12…
12-70
Samsung Component Placer SM471 Administrator
’
s Guide
9. 自动执行校正后。结束校正则如下图显示结果值。
10. 请按照对磁头1 的校正方法，从Head 2~10号执行校正。对所有磁头正常完成
Calibration 次序，则如下图显示结果值。

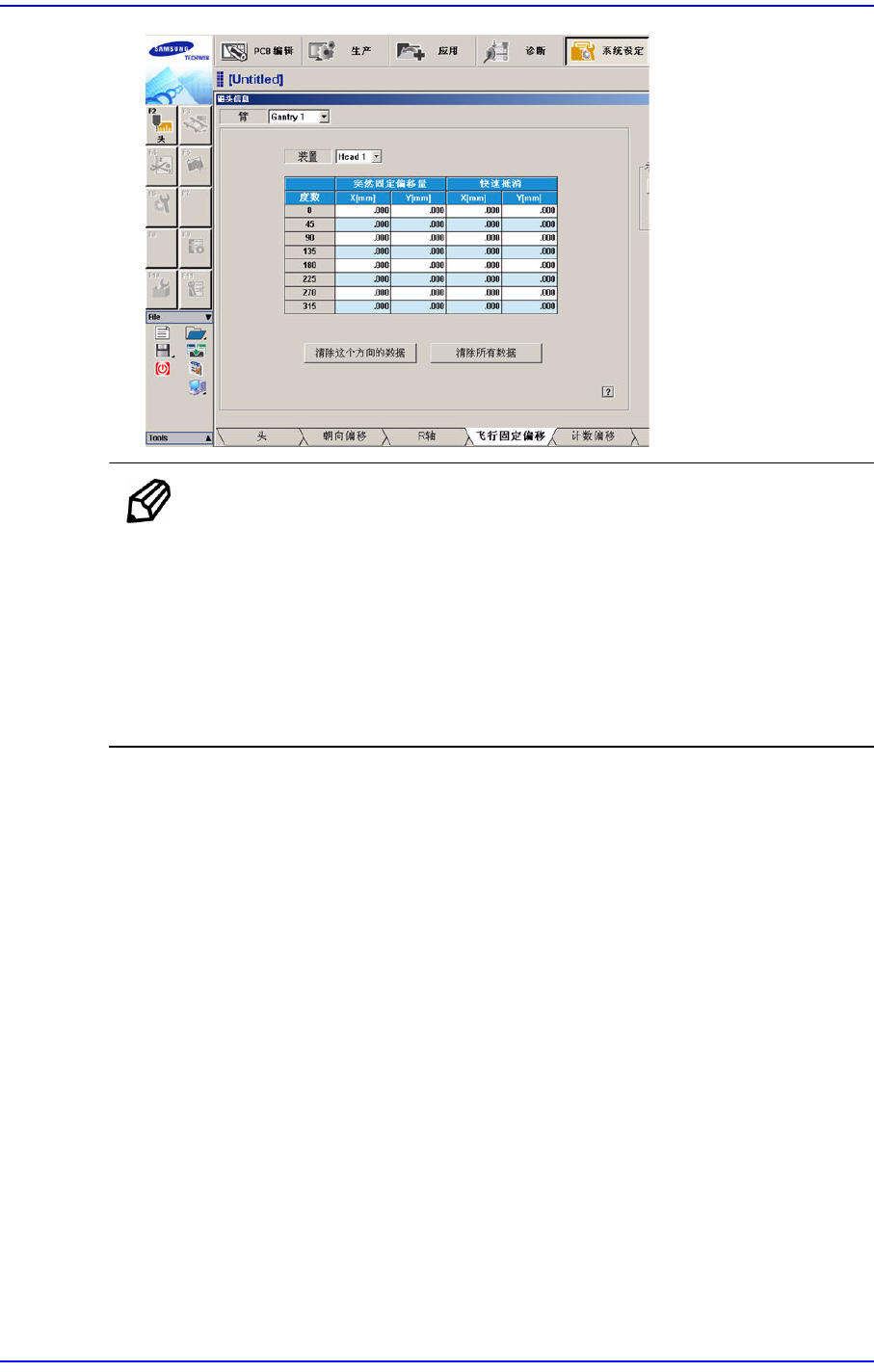

11. 完成对Gantry1 的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执
行校正。结果值可在Fly-Fix Offset对话框中确认。
12-71
Machine Calibration
备 注 Fly to Fix Offset 的校正基准值如下。
Offset X : -0.050 ~ 0.050(mm)
Offset Y : -0.050 ~ 0.050(mm)
Fly Runout Offset 的校正基准值如下。
Offset X : -0.020 ~ 0.020(mm)
Offset Y : -0.020 ~ 0.020(mm)
12.3.10.8. R-Axis Offset Calibration
R轴的识别角度和贴装角度不相同时，因为通过Vision 不能完全补正R 轴的误差，因
此下降贴装精度。
因此R轴的Motion用数据的方式补正近似值，为了最小化此误差执行 R-Axis Offset
校正。
校正作业之前首先要确认校正 Tool 是否在 ANC 的校正 Tool 处。
下面是 R-Axis Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号孔中插入CN400吸嘴。
2. 选择<自动下一步> 校验框后，点击<15. R-Axis Offset> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个 > 按钮才能执行
12-72
Samsung Component Placer SM471 Administrator
’
s Guide
下一个阶段。
选择<15. R-Axis Offset>按钮则显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z 轴调制低处，点击[下一步]” 消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴，请点击 <下个> 按钮。
3. 那么, Head Assembly移动到设备原点位置后，拉下所有Z轴。此时，请手动除去
所有已贴装的吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点 击 [下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装 CN400吸嘴后，请
点击, <下个>按钮。
5. 显示“将Z轴移至低处…请等一会”消息。显示是否跳跃对 Head1的校正进行的
对话框。要跳跃请点击 “是(Y)”, 要进行Calibration请点击 “否(N)”, 然后点击
<下个 > 按钮。
