1-xxiii 述语说明 T each( 示教 ) 针对设备上的一个点， 通 过移动相机基准相机把该点的坐标 值传输给设备的过 程 (Process) 。 Beam （激光点） 示校 T eaching 时使用的一种装置 (Device) ， 在移动相机无法达到情况下 以 B eam( 一种激光点 ) 替代移动相机 Camera 进行示教。 Head Assembly （贴片头 组件） 由属于贴片头组件的机构或支持气 压装置…
1-xxii
Samsung Component Placer SM471 Administrator
’
s Guide

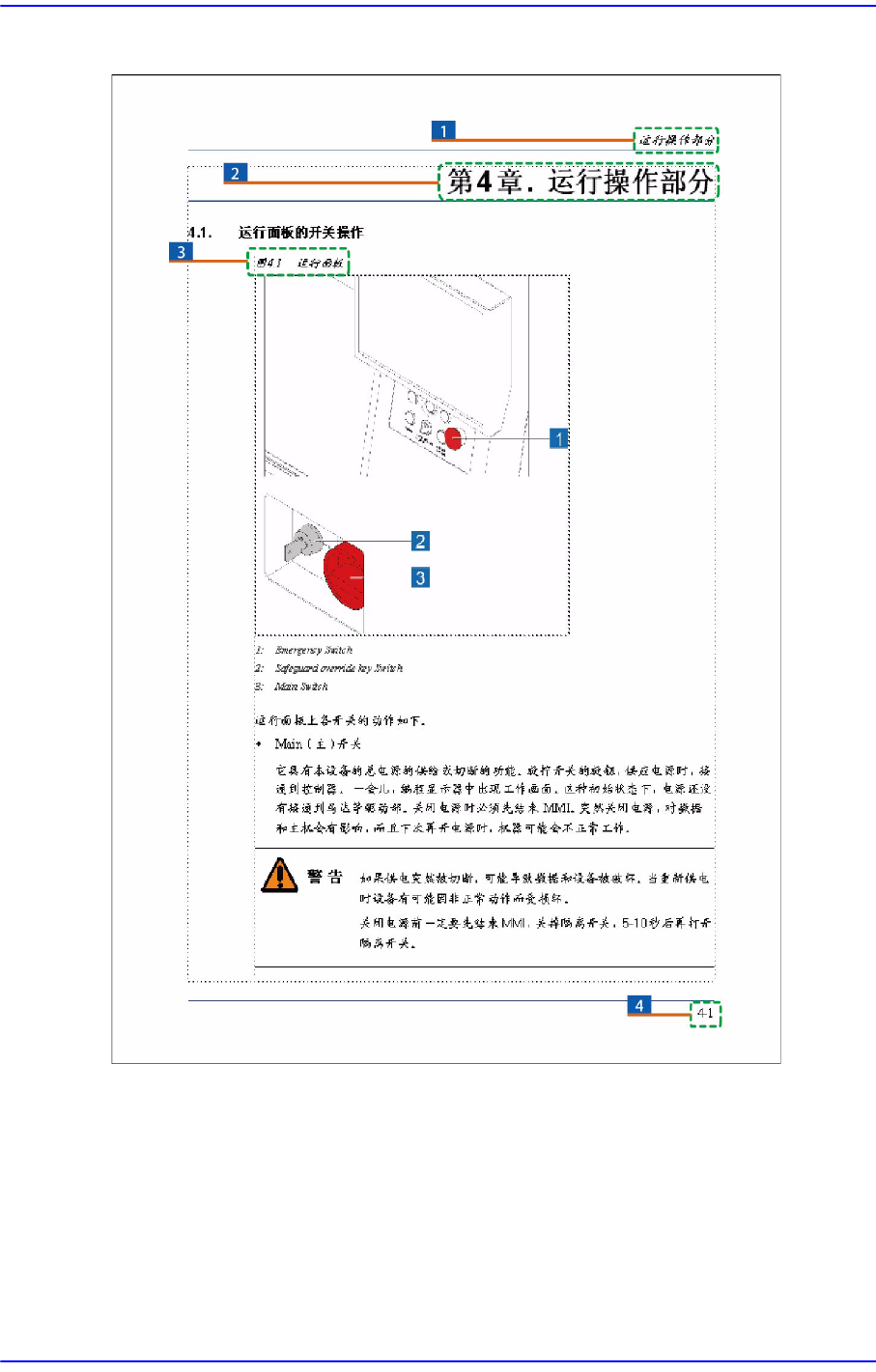

Page Layout
1:
章节主题
/
手册名称
2:
章节主题
3:
图形
(
章号
)-(
图形顺序
) .(
图形主题
)
第四章的第一个图形，，图形的主题显示为’运行面板’。
4:
章节号码
-
页
(
表示该第四章的第一页
)
1-xxiii
述语说明
Teach( 示教)
针对设备上的一个点，通过移动相机基准相机把该点的坐标值传输给设备的过
程(Process)。
Beam（激光点）
示校Teaching时使用的一种装置(Device)，在移动相机无法达到情况下以Beam(
一种激光点)替代移动相机Camera进行示教。

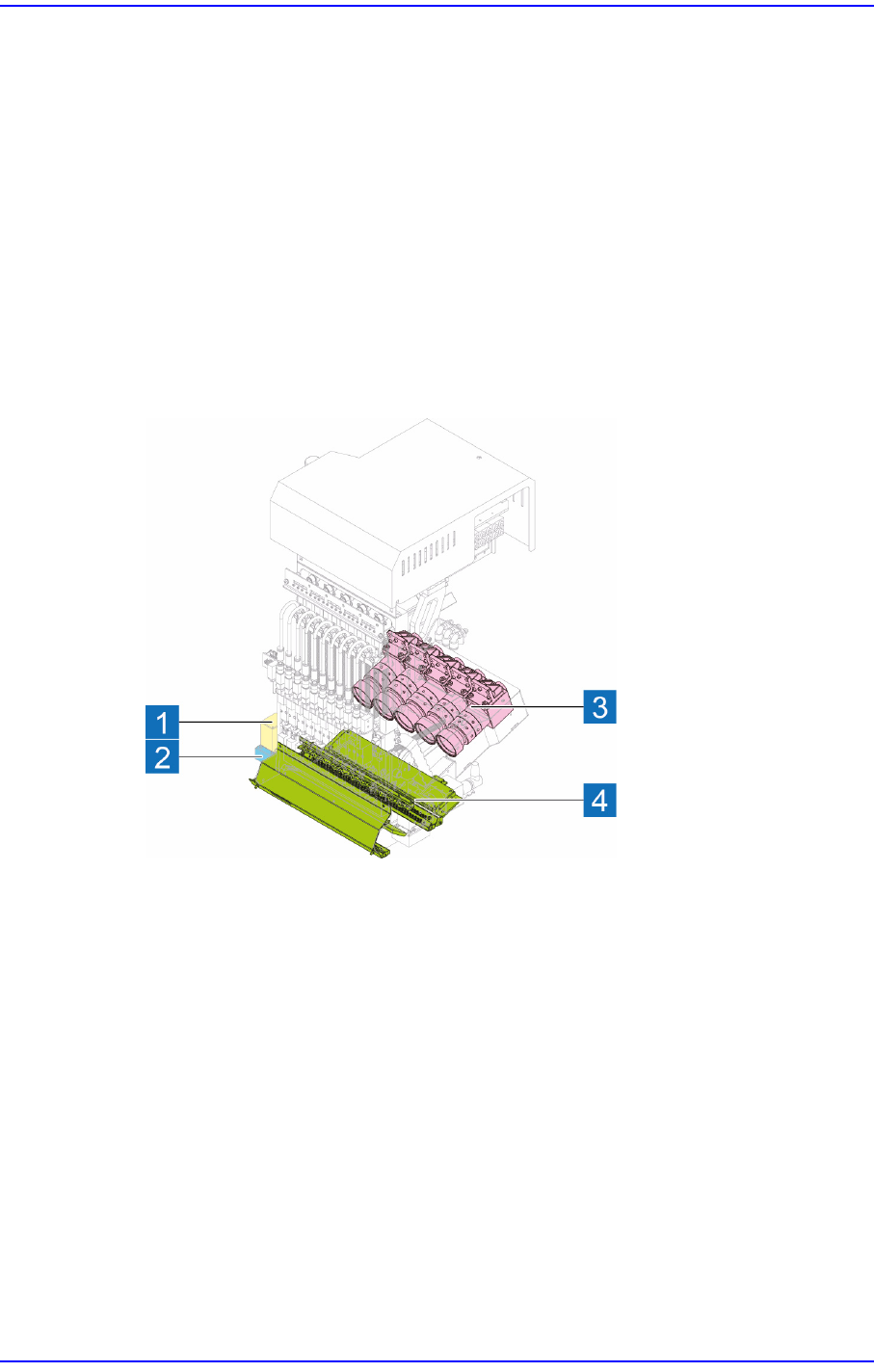

Head Assembly（贴片头组件）
由属于贴片头组件的机构或支持气压装置的Head Body（贴装头本体）、Spindle
与驱动电动机、以及识别元件形状的飞行相机和基准相机等组成。
1: Fiducial Camera
2: Fiducial Camera Illumination
3: Flying Camera
4: Flying Camera Illumination
Offset（数值补偿）
设置的坐标值与实际适用的坐标值不同时，表示其差值或补正的差值。
Array PCB（拼板）
在一个PCB上排列着样式相同的多个小PCB。
Binary模式( 二进数映像 )
只以黑白两种颜色表现Vision 图像。
Local Part Library（登记注册元件库）
安装MMI后，在作业人员工作时由该数据库储存已登记元件的Profile信息。
1-xxiv
Samsung Component Placer SM471 Administrator
’
s Guide
Standard Part DB（标准元件信息库）
该数据库内有安装MMI时自动安装的标准元件的Profile信息。

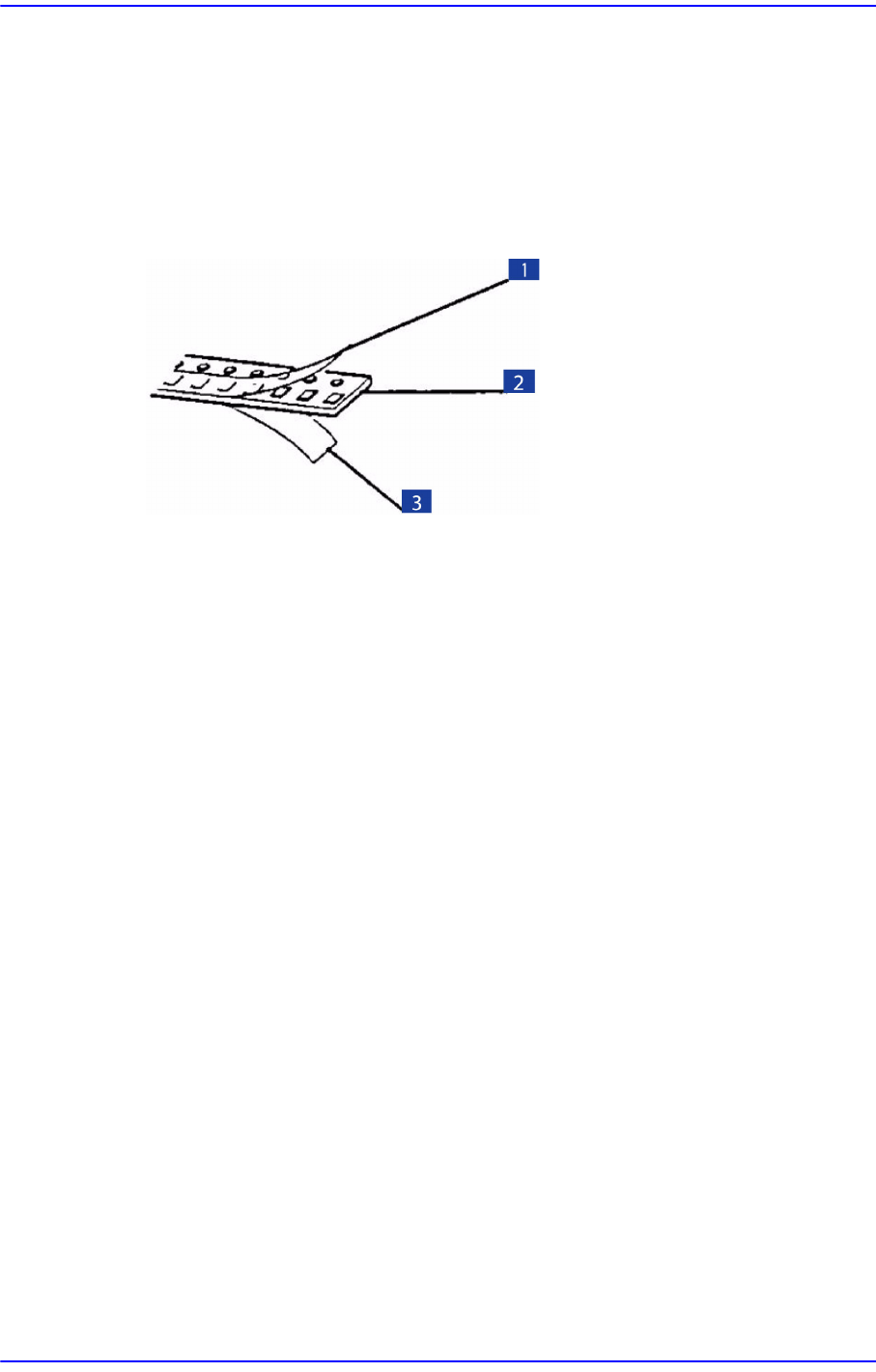

元件套(pocket)
如果是带式喂料器，装载了元件的元件卷带Reel会挂在带式喂料器上。但是，元
件卷带又可分为装载元件的传输带和防止元件脱落的盖卷带。这里的元件套
(pocket)指的是盛装元件的传输带套。
1: Upper cover tape
2: Transfer tape (
传输带
)
3: Lower cover tape
Gray Level
指彩色映像以外的一般黑白映像程度，和完全由黑(Black) 与白(White) 构成的
Binary Mode映像是不同的。
容限(Tolerance)
该值针对一般常见误差定义了可以容许的范围。虽然某一结果值与设置值不
同，只要在容许误差范围内，就视为有效。
ASCII File
ASCII是在美国进行了标准化的信息交互用7比特编码，根据ASCII编码标准生
成的文件称为ASCII文件。
SSA Format
由三星泰克开发出来的文件格式，在储存PCB文件内的各种信息时，该文件格
式可以兼容三星泰科株式会社所生产的设备。
Software Limit
这不是机械性的界限，而是由MMI内部以软件方式限制移动范围，借次限制贴
片头Assembly 的移动。
Calibration Tool
校正用工具之一。
