13-7 系统设置 < 更新 > 按钮 把设定的数据传送到设备之后关闭 对话框。 13.2. Position [F4] 设定设备的 Feeder Base 原点及系统回收 箱的位置。 13.2.1. < 进给基础 > TAP 对话框 设定设备各构成品的原点。 图 13.5 进给基础” TAP 对话框 < 喂料器基座原点偏移值 > 领域 设定 Feeder Base 有关的数据。 <…
13-6
Samsung Component Placer SM471 Administrator
’
s Guide
选择有关Stopper Delay设置的Station。
< 停止向上> 编辑框
Stopper UP 传感器检测到制动器后到完成PCB固定为止的延迟时间。
< 停止向下> 编辑框
Stopper Down传感器检测到制动器后到完成PCB固定为止的延迟时间。
<Conveyor Rail Width Setting> 按钮
设备启动后对设备全体执行Home( )时，如果识别出输送机轨道上的
Fiducial确认贴装station 的当前宽度，与关闭电源之前保存的宽度信息相比较如
果有变化则对输送机轨道执行‘Home’。
为了迅速对贴装station执行“Home’，设定输送机轨道上Fiducial的使用与否。
<Use Rail Fiducial>选择框
为了确认贴装station的当前宽度，使用输送机轨道上的Fiducial时选择。

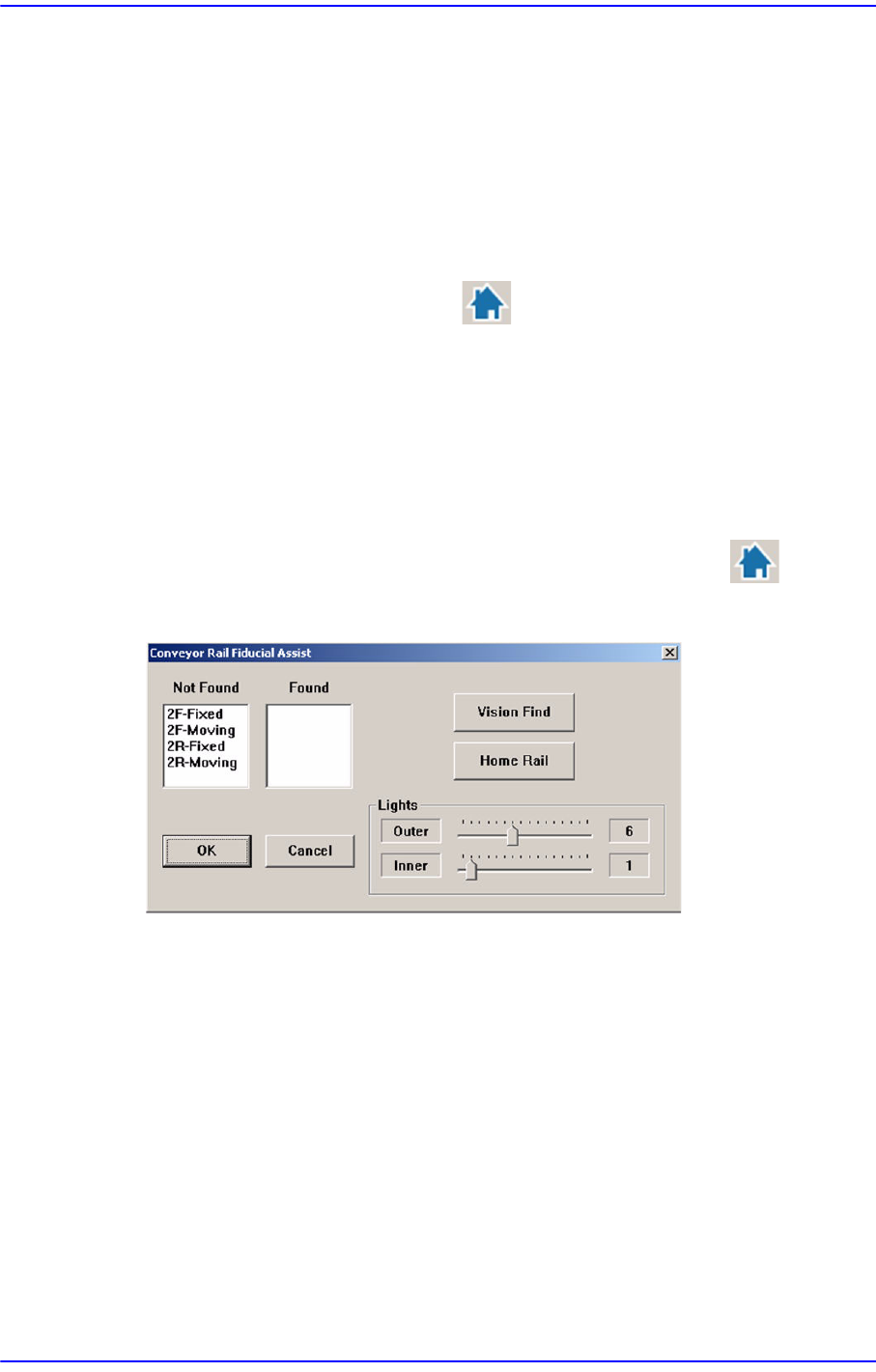

电源关闭时由于贴装station 的宽度变更，对设备全体执行Home( )时如果未
识别输送机轨道上的Fiducial，则显示以下对话框。
<Not Found>目录框
显示识别失败的输送机轨道上的 Fiducial。
<Found>目录框
显示识别成功的输送机轨道上的 Fiducial。
<Vision Find>按钮
对输送机轨道上的Fiducial 再次进行识别。
<Home Rail>按钮
执行对Width 伺服马达的‘Home’，把输送机的Moving Rail重新移动到
Home位置。
此时，请先除去设置在 Backup Table的
Backup Pin。
13-7
系统设置
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
13.2. Position [F4]
设定设备的Feeder Base 原点及系统回收箱的位置。
13.2.1. <进给基础> TAP对话框
设定设备各构成品的原点。
图
13.5
进给基础”
TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base有关的数据。
<第21站8MM喂料器> 编辑框
设定Feeder Base的原点。
设定Feeder Base原点的方法如下。
1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的
21号槽。
Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除去
废弃部件。
2. 用鼠标选择<第21 8mm站位吸取点> 编辑框后，在 <示教>领域的组合
13-8
Samsung Component Placer SM471 Administrator
’
s Guide
框中选择 ‘基准相机’。
3. 请点击<Move>按钮把基准相机移动到设置在前面feeder base的21号槽
的带式喂料器的吸附点。
4. 请利用基准相机示教带式喂料器的吸附点。此时，如下图所示示教中心
点。此时，该示教不是部件中心的料袋（pocket）中 心 点 。
5. 利用Teaching Box 料袋中心对准SMVision 窗显示的基准相机的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<高度偏差> 编辑框
设定Feeder Base原点的 Z值。
