13-7
系统设置
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
13.2. Position [F4]
设定设备的Feeder Base 原点及系统回收箱的位置。
13.2.1. <进给基础> TAP对话框
设定设备各构成品的原点。

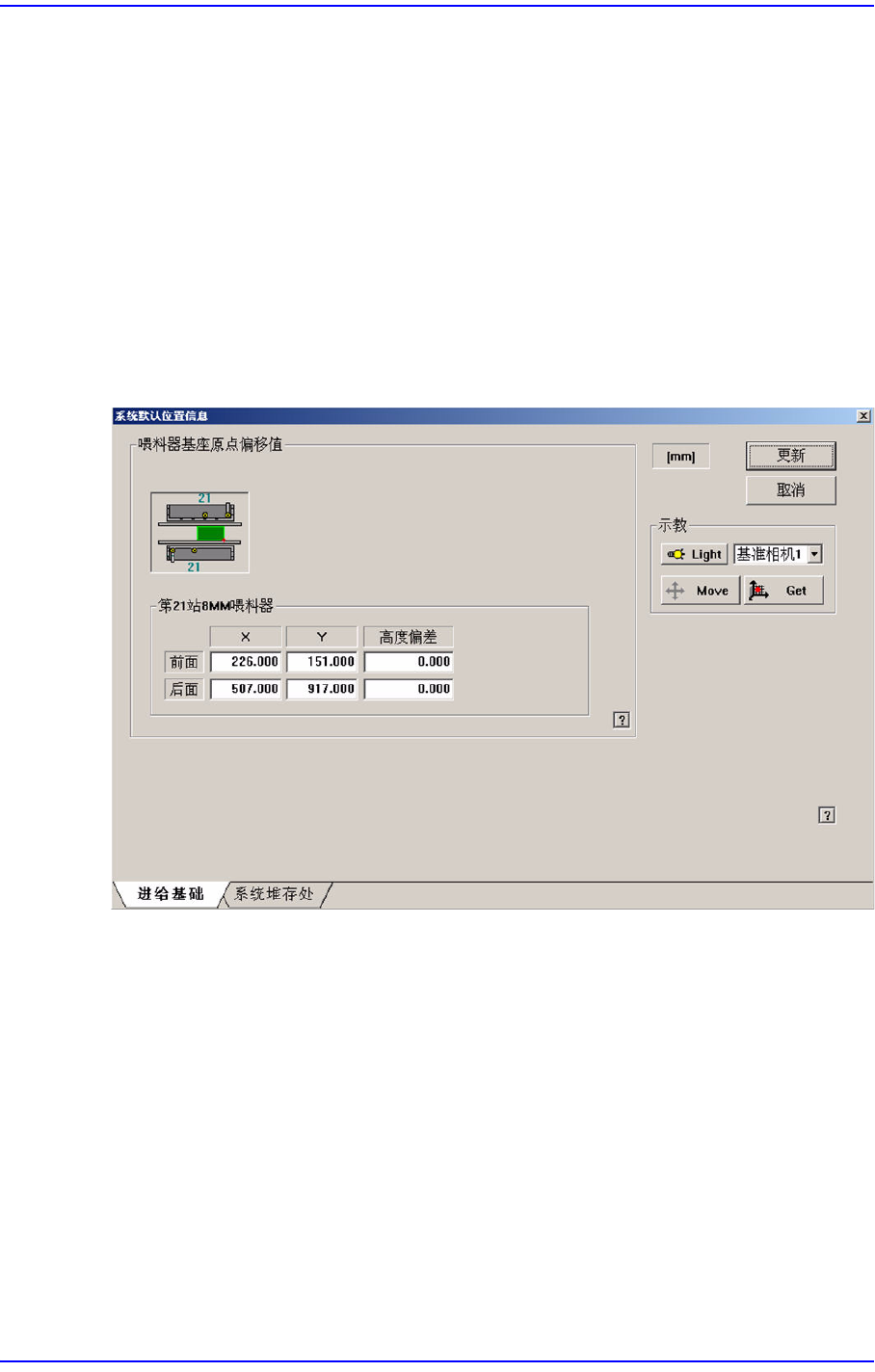

图
13.5
进给基础”
TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base有关的数据。
<第21站8MM喂料器> 编辑框
设定Feeder Base的原点。
设定Feeder Base原点的方法如下。
1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的
21号槽。
Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除去
废弃部件。
2. 用鼠标选择<第21 8mm站位吸取点> 编辑框后，在 <示教>领域的组合
13-8
Samsung Component Placer SM471 Administrator
’
s Guide
框中选择 ‘基准相机’。
3. 请点击<Move>按钮把基准相机移动到设置在前面feeder base的21号槽
的带式喂料器的吸附点。

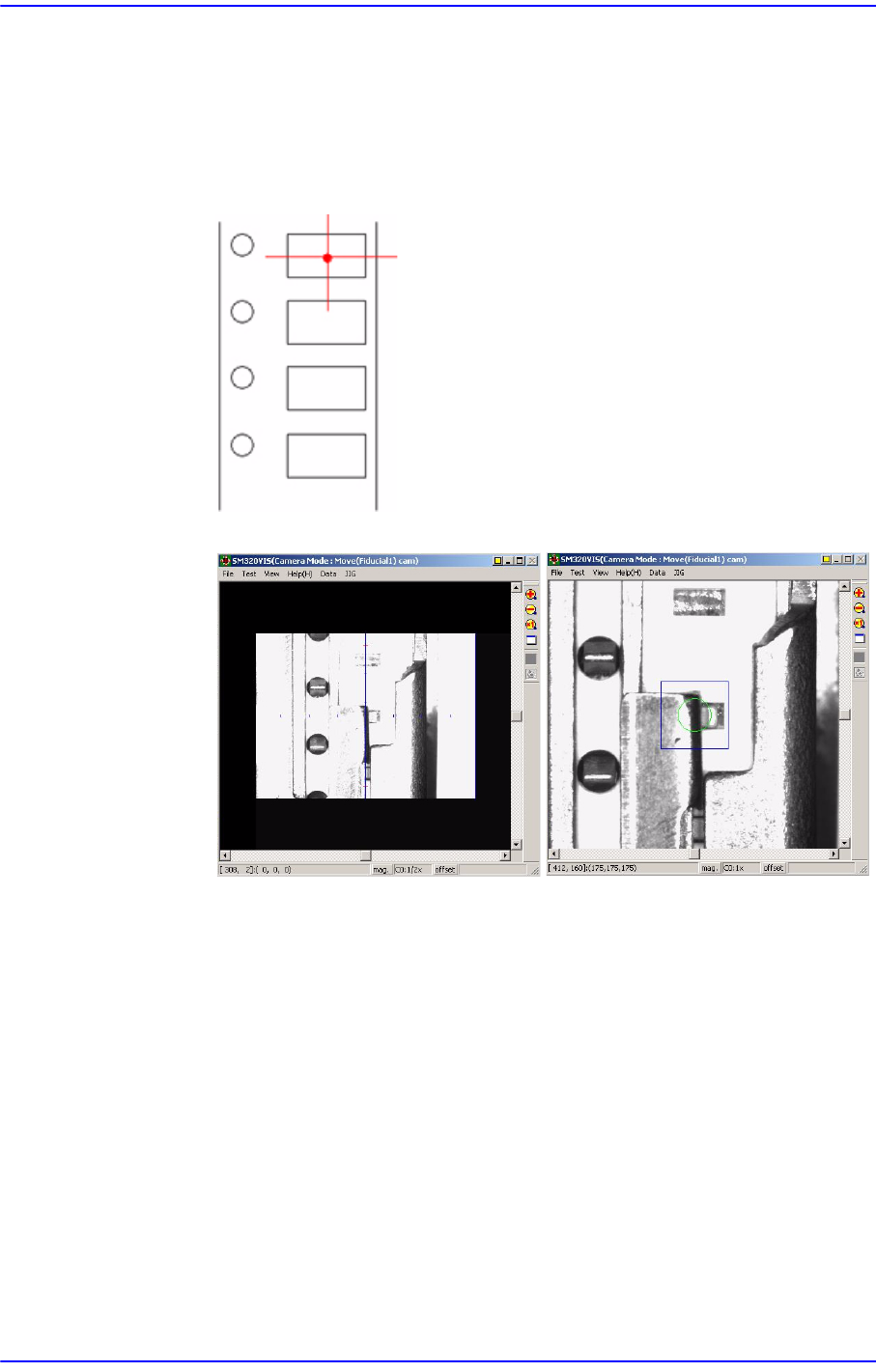

4. 请利用基准相机示教带式喂料器的吸附点。此时，如下图所示示教中心
点。此时，该示教不是部件中心的料袋（pocket）中 心 点 。
5. 利用Teaching Box 料袋中心对准SMVision 窗显示的基准相机的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<高度偏差> 编辑框
设定Feeder Base原点的 Z值。
13-9
系统设置
13.2.2. <Dump Box> TAP对话框
作出Dump Conveyor的设定及用户定义Dump Box有关设定。

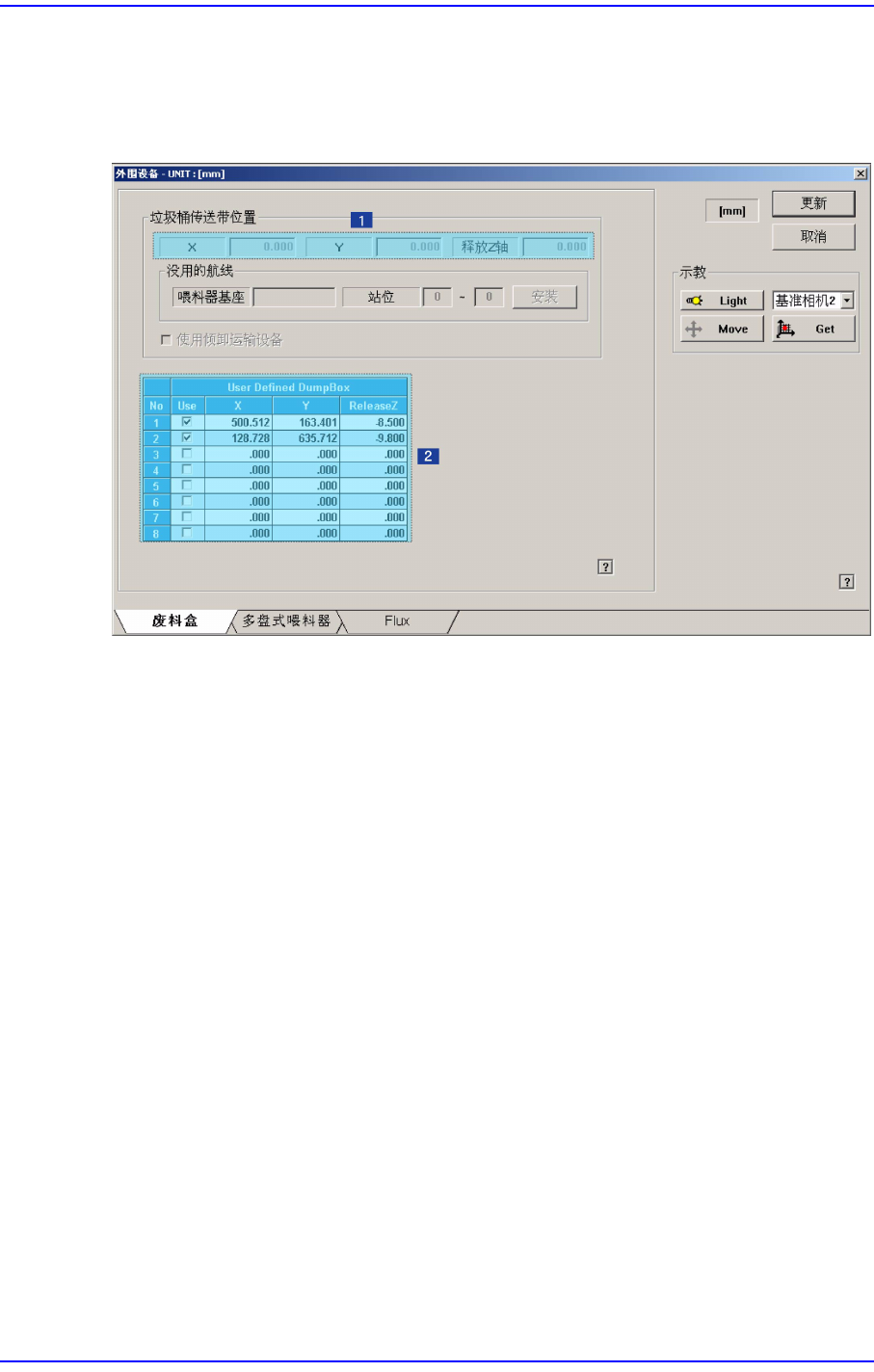

图
13.6
“
Dump Box
”
TAP
对话框
1: <Position>
领域
2: <User Defined Dumpbox>
领域
<垃圾桶传送带位置> 领域
记入Dump输送机有关设定项目。本设备中无法使用。
<位置> 领域
X, Y: 示教X, Y 坐标输入在Dump Conveyor上的Dump位置。
Release Z: 输入Dump部件时的Z 轴高度。
<没用的航线> 领域
本设备中无法使用。
<使用倾卸运输设备> 复选框
设定Dump输送机使用与否。 选择该选择框才可设置Dump Conveyor相关项
目。
<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box 的
个数为最大8个。
User Dump Box用于Dump的部件昂贵或需要部件分类时用户任意在设备内部设
置，部件发生错误时在 User Dump位置废弃部件。
