13-14
Samsung Component Placer SM471 Administrator
’
s Guide
Master/Master: 一个lac使用到部件用尽为止再使用其他 lac。
<传达> 领域
设置与RS-232C通信有关的数据。
< 通道> 组合框
选择RS-232C通信信道。设备可使用两个信道。 请勿重复设置。
<ID 号> 组合框
选择通信ID。可 使 用 的 ID为1 - 3。现在只支持ID 1, 请设置成ID 1进行使
用。
<原点> 领域
设定已选择的盘式喂料器单位的原点。此原点为从设备的原点计算的偏移
量。
<没用的航线> 领域
使用已选择的盘式喂料器单位时，设定被该盘式占有的喂料器基座单位和Slot。
<喂料器基座> 组合框
选择喂料器基座。可选择的喂料器基座有前( 前面 喂料器基座), 后( 后面 喂
料器基座)。
<站位> 编辑框
设定喂料器基座的Slot。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
13.4. Light [F8]
校准飞行相机(Fly Camera)的照明亮度。详细内容请参阅“12.3.10.3 Light
Mapping”。
注 意 与SM32x设备上使用的Light Mapping用吸嘴无法互换。请不要
在本设备中使用SM32x用吸嘴。
13.5. Pref. [F10]
设定设备的运用所必要的各种选项。 选择此按钮时显示如下的对话框。
13-15
系统设置
13.5.1. <一般> TAP对话框
设置与设备运用有关的一般事项。

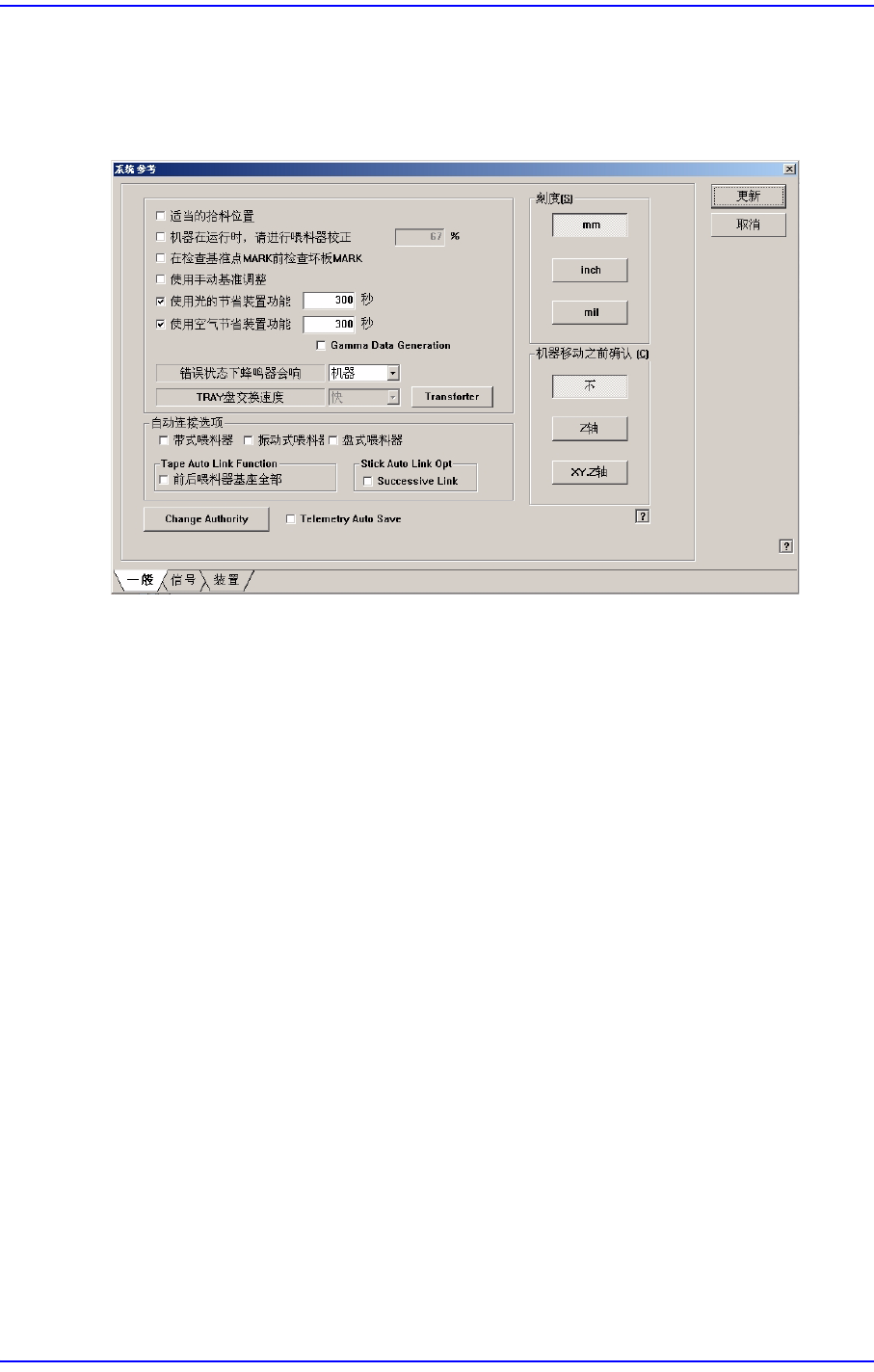

图
13.9
“
System Preference
”对话框中
“一般”’
TAP
对话框
<适当的拾料位置> 选择框
选择该选择框时如果发生吸附故障设备停止，则重新启用时补正的坐标反映在
该喂料器的吸附点。通过 Vision 自动反映已识别的部件中心与已执行吸附的
head中心的Offset。如果选择此选择框，则立即激活下面选择项目的编辑框。此
编辑框用于执行同时吸附时调节 Tolerance 值。此时的同时吸附Tolerance 为如
下。同时吸附Tolerance = Sync Pickup Tol + [Sync Pickup Tol X (a / 100 )]
Sync Pickup Tol是该部件的Common Data中Sync Pickup Tolerance。
a是该编辑框中输入的值。
<机器在运行时，请进行喂料器校正> 选择框
选择该选择框时，已在 'Feeders' 对话框中设置成吸附通过使用 Pocket Teach供应
装置供应的部件时适用Pocket Teach 功能。如果选择此选择框，则立即激活下面
选择项目的编辑框。此编辑框用于执行同时吸附时调节 Tolerance 值。此时的同
时吸附Tolerance 为如下。同时吸附Tolerance = Sync Pickup Tol + [Sync Pickup
Tol X (a / 100 )]
Sync Pickup Tol是该部件的Common Data中Sync Pickup Tolerance。
a是该编辑框中输入的值。
如果该部件的Sync Pickup Tol为15，a值为67，此时同时吸附Torlerence为
25.05%同时吸附Tolerance = 15 + [15 X (67 / 100 )] = 25.05 %
<在检查基准点MARK 前检查坏板MARK> 选择框
确认此按钮，则PCB rod时检查Fiducial Mark之前先执行Bad Mark检查。多重
13-16
Samsung Component Placer SM471 Administrator
’
s Guide
Array PCB中先识别Bad Mark，跳跃无需做贴装的 PCB的Fiducial Mark检查但是
, PCB固定在输送机的贴装位置时，由于PCB 形象问题Bad Mark 的设置位置变
更，先确认Bad Mark则因为设置位置不适可能发生故障。此时应该先识别
Fiducial Mark后准确补正Bad Mark 的位置。
<使用手动基准调整> 选择框
在Product菜单贴装PCB 时，如果fiducial mark（基准标）识别失败，则自动显示
fiducial mark（基准标）对话框解决问题的功能。Step 对话框中调整fiducial mark
（基准标）时不显示该对话框，只在Product菜单中进行贴装时显示的对话框。如
果选择此功能，贴装时基准标识别失败，则在MMI 画面下端的错误信息框中显
示“重新对准基准标的位置后再次进行试图？”但是，未选择此功能的状态下
fiducial mark（基准标）识别失败时，不显示该对话框，在MMI 画面下端的错误
信息框中只显示错误信息。Default（省略）是以选择该功能的状态。
<使用光的节省装置功能> 选择框
设备处于Idle状态时，用于选择过一定时间后关闭基准相机照明的功能时使用。
选择此选择框则右侧编辑框被激化，在Idle状态下此处输入MMI程序关闭摄象
机照明所需等待时间。
<使用空气节省装置功能> 选择框
设备处于Idle状态时，用于选择经过一定时间后解除空压的功能。选择此选择
框，则右侧编辑框被激化，在此处输入从Idle 状态到 MMI程序解除空压所需的
等待时间。
<创建 Gamma 数据> Check 选择框
使用三星电子所适用的γ Interface时选择。
<
错误状态下蜂鸣器会响> 组合框
设备在运行当中发生错误（错误）时使蜂鸣器鸣响。 此时，可选择鸣 Buzzer方
式。
沉默: 不鸣Buzzer。
总是: 一直鸣 Buzzer。
机器: 因Warning Error 条件，可设定不同的鸣 Buzzer方式。
<货盘变化速度> 组合框
Speed为fast(fastest)时用多个Pallet部件进行贴装作业，则在一个Pallet吸附部件
后不采取Vision fail 就把下一个 Pallet 在作业位置预先等待。 本设备中无法使用.
<NCS>键
在不停止的状态下变更作业时使用。与此相关的详细内容请联系本公司。
<Transforter>键
在多台设备所构成的in line上，当第一个设备识别到板子信息时，把该信息传输
