13-16
Samsung Component Placer SM471 Administrator
’
s Guide
Array PCB中先识别Bad Mark，跳跃无需做贴装的 PCB的Fiducial Mark检查但是
, PCB固定在输送机的贴装位置时，由于PCB 形象问题Bad Mark 的设置位置变
更，先确认Bad Mark则因为设置位置不适可能发生故障。此时应该先识别
Fiducial Mark后准确补正Bad Mark 的位置。
<使用手动基准调整> 选择框
在Product菜单贴装PCB 时，如果fiducial mark（基准标）识别失败，则自动显示
fiducial mark（基准标）对话框解决问题的功能。Step 对话框中调整fiducial mark
（基准标）时不显示该对话框，只在Product菜单中进行贴装时显示的对话框。如
果选择此功能，贴装时基准标识别失败，则在MMI 画面下端的错误信息框中显
示“重新对准基准标的位置后再次进行试图？”但是，未选择此功能的状态下
fiducial mark（基准标）识别失败时，不显示该对话框，在MMI 画面下端的错误
信息框中只显示错误信息。Default（省略）是以选择该功能的状态。
<使用光的节省装置功能> 选择框
设备处于Idle状态时，用于选择过一定时间后关闭基准相机照明的功能时使用。
选择此选择框则右侧编辑框被激化，在Idle状态下此处输入MMI程序关闭摄象
机照明所需等待时间。
<使用空气节省装置功能> 选择框
设备处于Idle状态时，用于选择经过一定时间后解除空压的功能。选择此选择
框，则右侧编辑框被激化，在此处输入从Idle 状态到 MMI程序解除空压所需的
等待时间。
<创建 Gamma 数据> Check 选择框
使用三星电子所适用的γ Interface时选择。
<
错误状态下蜂鸣器会响> 组合框
设备在运行当中发生错误（错误）时使蜂鸣器鸣响。 此时，可选择鸣 Buzzer方
式。
沉默: 不鸣Buzzer。
总是: 一直鸣 Buzzer。
机器: 因Warning Error 条件，可设定不同的鸣 Buzzer方式。
<货盘变化速度> 组合框
Speed为fast(fastest)时用多个Pallet部件进行贴装作业，则在一个Pallet吸附部件
后不采取Vision fail 就把下一个 Pallet 在作业位置预先等待。 本设备中无法使用.
<NCS>键
在不停止的状态下变更作业时使用。与此相关的详细内容请联系本公司。

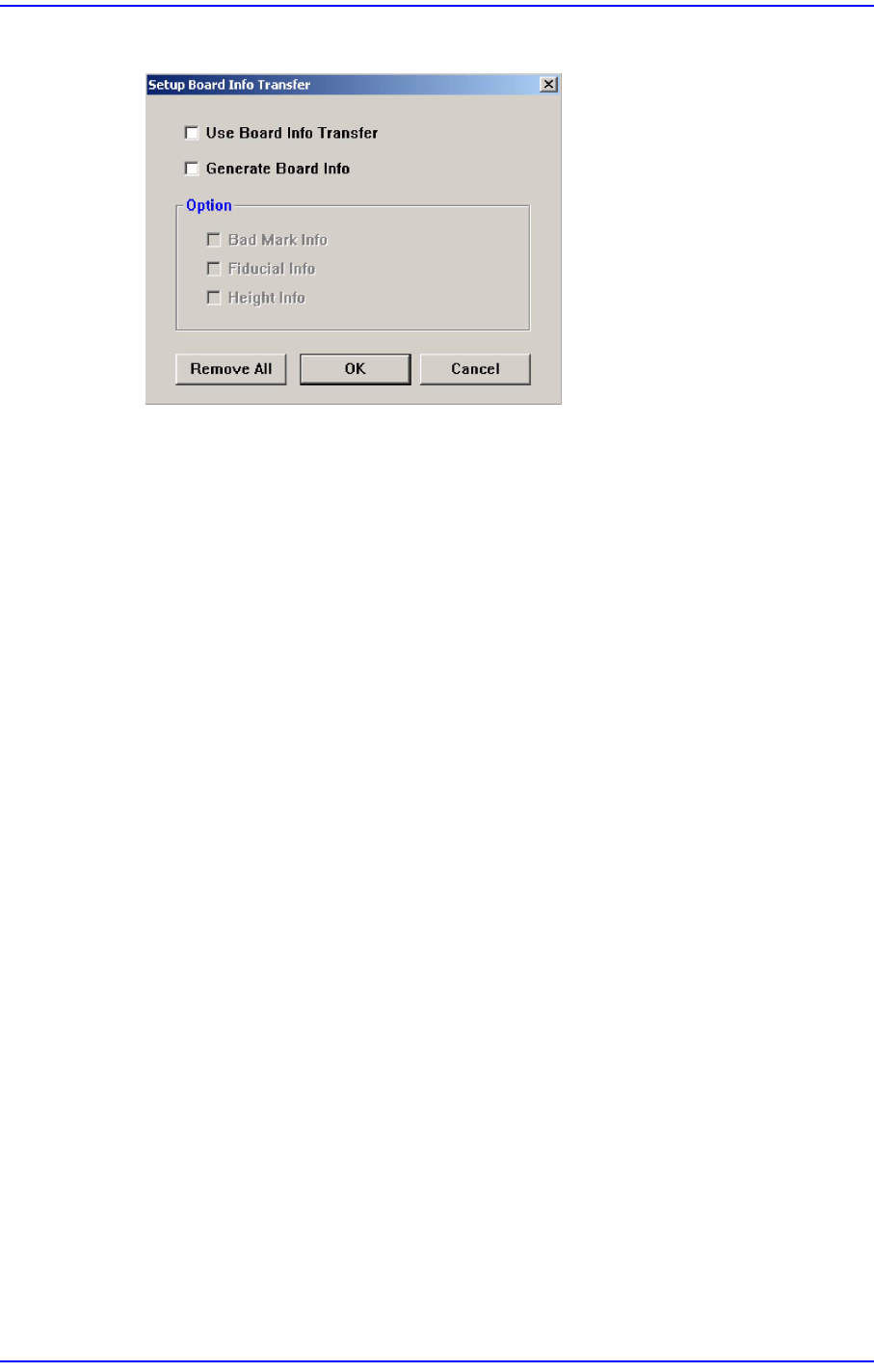

<Transforter>键
在多台设备所构成的in line上，当第一个设备识别到板子信息时，把该信息传输
13-17
系统设置
给下一个设备，从而可以缩短下一个设备识别板子信息时所花费的时间。
<Use Board Info Transfer>复选框
需要使用来自上一个设备的板子信息时圈选该复选框。然后在激活的
<Option Slave>区选择需要使用的板子信息。
<Generate Board Info>复选框
需要对传输到下一个设备的板子信息进行设定时应圈选该复选框。然后在激
活的<Option Slave> 区选择需要创建的板子信息。
<Option>区
<Bad Mark Info>复选框
需要把不良标记信息传输给下一个设备时圈选。该信息被传输给下一个
设备后，下一个设备将不识别不良标记而直接进行作业。
<Fiducial Info>复选框
针对阵列式PCB，如果需要把各阵列式基准标志信息传输给下一个设备
则圈选。该信息被传输给下一个设备后，下一个设备将仅仅识别阵列式
PCB的全局(Global) 基准标志后进行作业。
<Height Info>复选框
如果有Height传感器则可以测量PCB上表面的高度信息。如果需要把
PCB上表面的高度信息传输给下一个设备则圈选。
<自动连接选项> 领域
<带式喂料器>选择框
选择该项目，Tape Feeder中不使用 Auto Link 功能。
<振动式喂料器>选择框
选择该项目，Stick Feeder中不使用Auto Link 功能。
<盘式喂料器> 选择框
选择该项目，Tray Feeder中不使用Auto Link 功能。
13-18
Samsung Component Placer SM471 Administrator
’
s Guide
<Tape Auto Link function> 校验盒
< 前面喂料器和后面喂料器> 选择框
本设备提供耗尽贴装在 Feeder Base 的 Tape Feeder部件时，搜索其他供
应相同部件的Tape Feeder， 利用Tape Feeder 件进行贴装的 Link功能。
搜索Tape Feeder 时优先搜索贴装在前面Feeder Base的Tape Feeder。如
果，前面不存在相应的 Tape Feeder，则搜索贴装在后面Feeder Base的
Tape Feeder。Default只使用于前面 Feeder Base，选择此功能则可在前面
和后面Feeder Base都能使用Link功能。
<Stick Auto Link Opt> 校验盒
<Successive Link> 选择框
如果与带式喂料器自动连接功能相同则对stick Feeder也适用自动连接功
能。

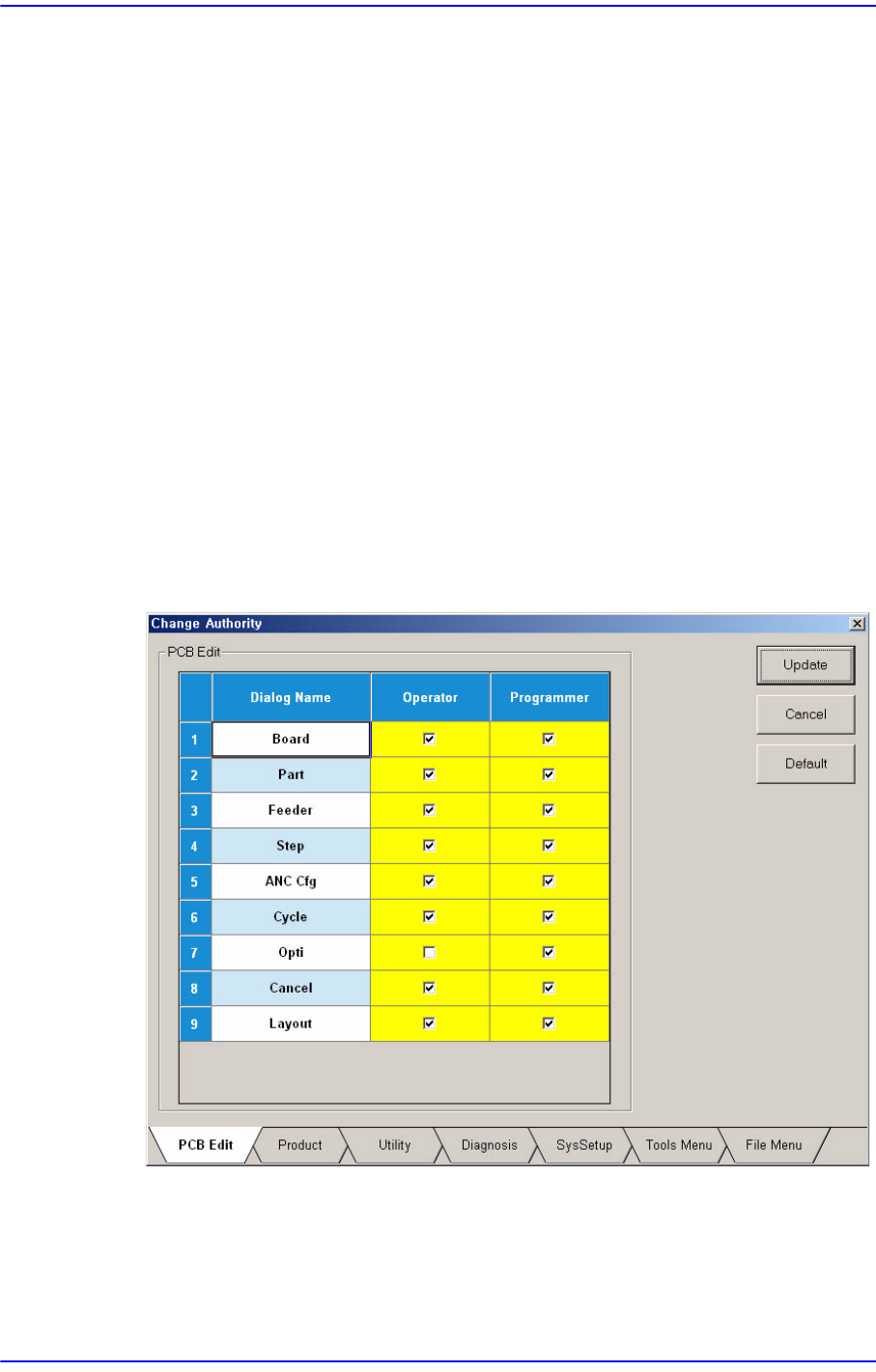

<Change Authority>键
该功能可以设置使用者的权限，基本上会沿用当前的权限设置功能，但Operator
需要执行Programmer功能时，可以允许Operator使用属于Programmer权限的一
部分功能。
<Update>键
保存了设置内容后关闭对话窗口。
<Cancel>键
不保存设置内容并且关闭对话窗口。
