认的储存文件夹及文件名是“C:SmartSM\Log\设备种类_SW版本_ 设备号机信
息_ 发生时间(_E-Error代码 ).tmr”。
储存Log文件的基本概念如下。
步骤1
1. 单击停止键(<Up Load> 键) 时
如果是开始(Start)状态：上 传 (Upload)后自动储存文件。
如果是停止(Stop)状态：把上传(Upload) 的信息自动储存为文件。
2. 单击开始键时
如果是开始状态：转换到停止状态并且自动储存了文件后，转换到开始
状态。
如果是停止状态：清除了上传(Upload)的信息后转换到开始状态。
3. 确定自动储存文件的名称规则。
(设备种类与版本_号机信息_创建时间E-Auto_文件索引.tmr)
例) SM411V1.047_Undefined_20080317_103705_E-Auto_0.tmr
4. 把Telemetry文件储存到Log文件夹。
5. 自动储存到Log 文件夹的Telemetry文件，仅保留最近储存的5个文件，
其先前的Telemetry 文件则自动删除。
在强制结束了Telemetry的状态下进行测量之类的作业时，需要在Telemetry
画面上单击<Up Load>键转换到停止(Stop)状态并且把Telemetry画面最小化
后进行作业。
步骤2
发生紧急(EMG) 级别的错误时自动储存Log，并且自动停止
/开始系统
(System)。
利用错误内容确定自动储存文件的名称规则。
(设备种类与版本_号机信息_创建时间_E-Auto_ 文件索引.tmr)
Telemetry 自动储存功能可能会降低系统功能，因此允许通过选项方式关闭该功
能。
<刻度> 选项按钮领域
可设定设备中MMI 使用的单位系 (mm/inch/mil)。
<输入移动之前确认> 选项按钮 领域
移动之前可设定确认窗显示与否。
<不> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示Check信息
框。
<Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的移动
13-21
系统设置
命令时，显示检查信息框。
<XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是XY, Z
轴的移动命令时，显示检查信息框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
13.5.2. <信号> TAP对话框
设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下的
画面。

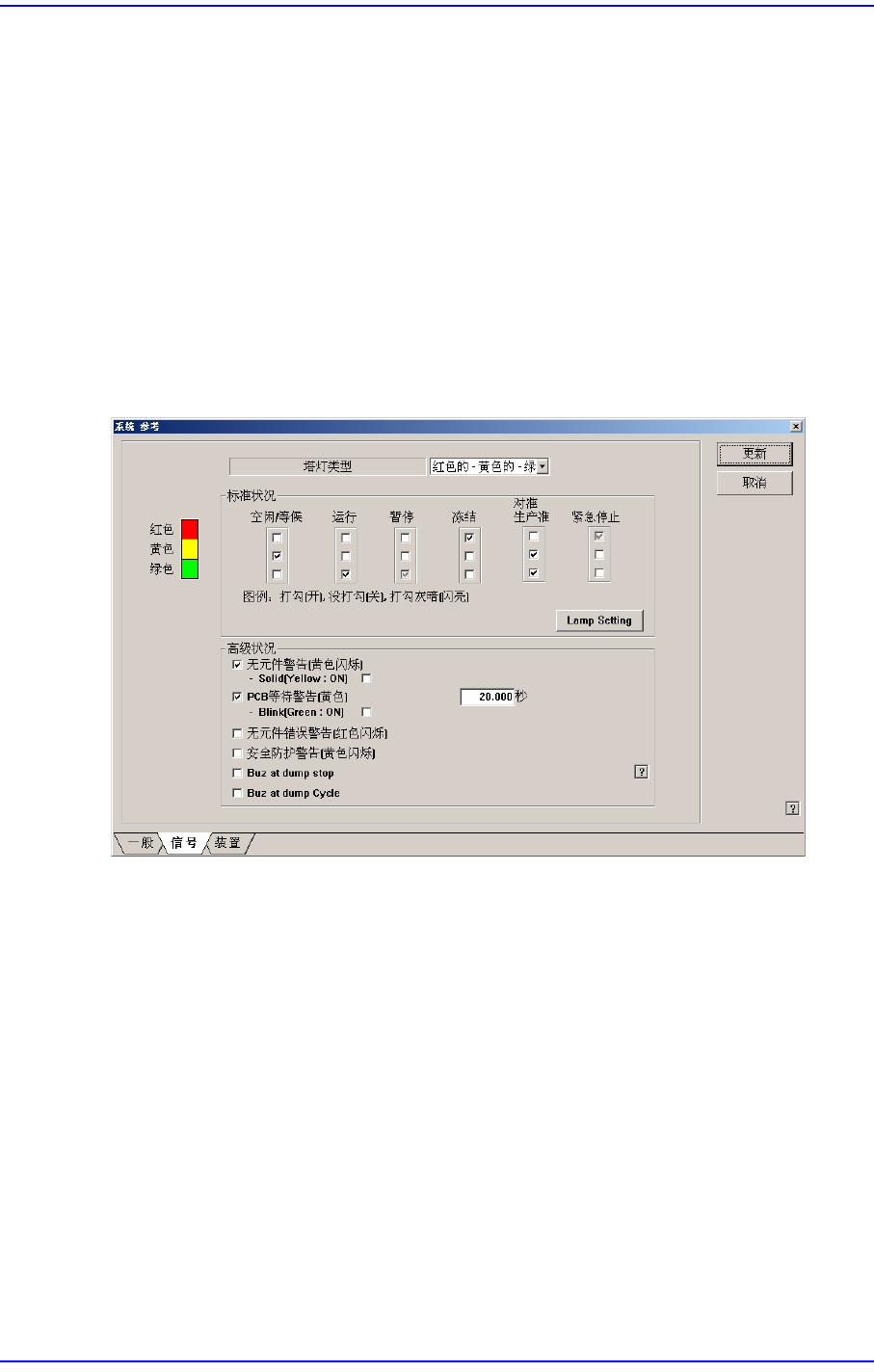

图
13.10
“
System Preference
”
对话框中
“信号”
TAP
对话框
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红-黄色- 绿色: Signal Tower灯的构成为”红色- 黄色-绿色”的情况。
红-蓝色-绿色: Signal Tower灯的构成为”红色-兰色-绿色”的情况。(CE 规格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/等候状态下需要开Signal Tower 的”黄色”灯时，在 空闲/等候底
下的3个选择框中检查与”黄色”灯相应的选择框。
选择框的状态和意义如下。
已检查的状态: 开（ 开 ）该信号灯。
未检查的状态: 关（ 关 ）该信号灯。
13-22
Samsung Component Placer SM471 Administrator
’
s Guide
检查为灰色的状态: 使该信号灯闪烁。

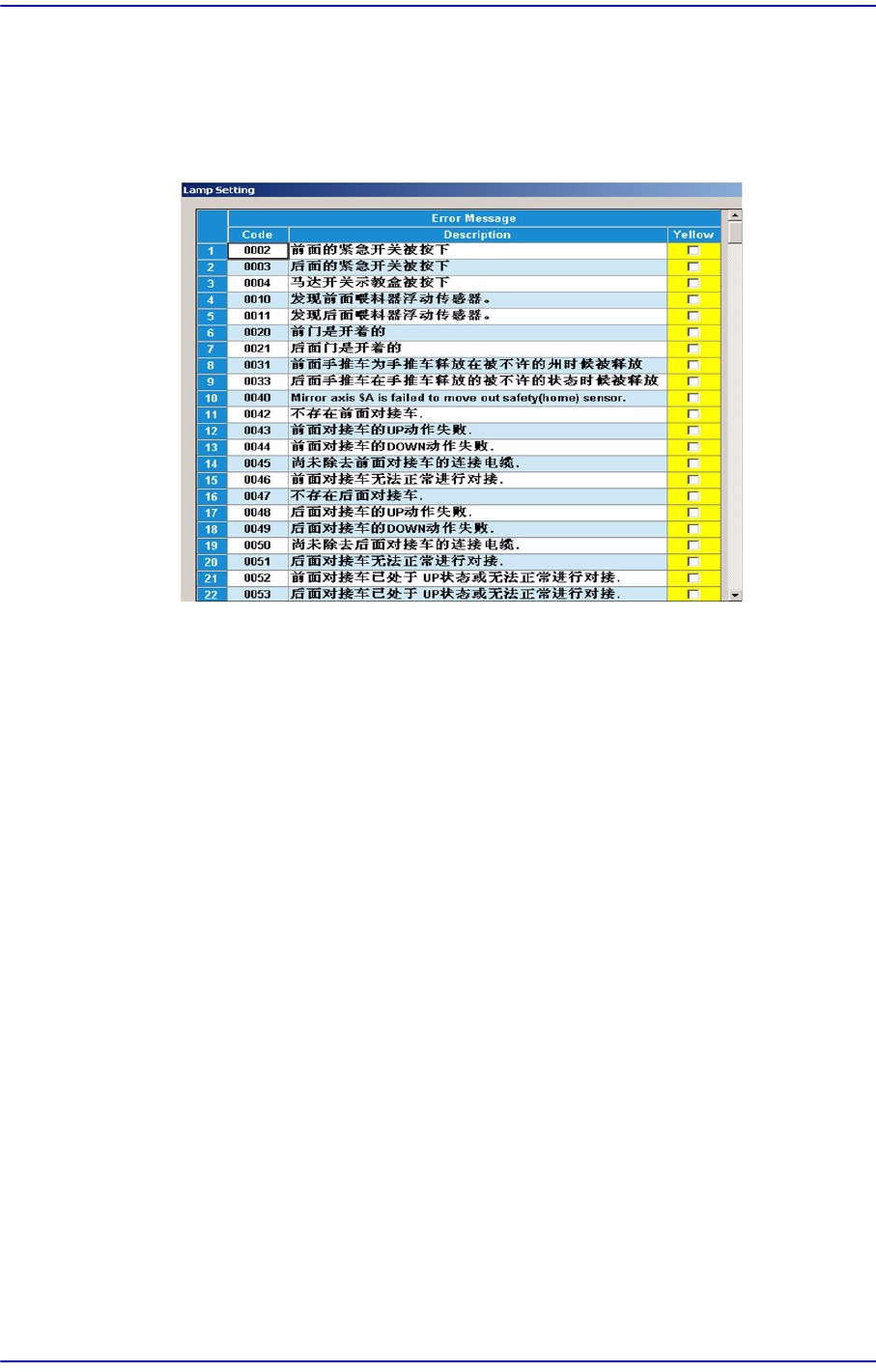

<Lamp Setting>按钮
基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄
色灯亮灯。点击此按钮则显示以下对话框。
红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相
应故障后选择<Yellow>选择框。
<高级状况> 选择框 领域
<无元件警告(黄色闪烁)> 检查框
Part Empty 警告发生时，黄色或青色灯闪亮。
<Solid(Yellow : ON)> 检查框
供应元件消耗完毕或者吸附重试次数超出设定值而发生错误时，使黄灯(
蓝灯)持续亮灯。
<PCB等待通知> 选择框
设备处于作业可能状态下，等待PCB投入到输送机的作业领域时打开黄色
或青色灯。
<Blink(Green : ON)> 检查框
PCB的等待投入状态的持续时间超过了这里设定的时间时，使绿灯闪
灭。设置时间时，在编辑框上以秒为单位进行输入。
<无元件错误警告(红色闪烁)> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告(黄色闪烁)> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
