<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
以下是信号灯Default设定相应的设备状态。
黄色灯亮灯时
设备在IDLE或WA IT 状态下处于不进行作业或作业等待状态。
绿色灯亮灯时
设备在RUN状态下处于作业状态。
绿色灯灭灯时
设备在PAUSE状态下作业中处于暂停状态。
红色灯亮灯时
设备在FREEZE状态下由于作业中发生故障设备处于停止状态。
黄色灯和绿色灯同时亮灯时
设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停
状态。.
红色灯灭灯时
设备在EMERGENCY状态下，作业中发生 Emergency故障设备处于停止状态。
13-24
Samsung Component Placer SM471 Administrator
’
s Guide
13.5.3. <Device> TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示如
下的画面。
图
13.11
“
System Preference
”
对话框中
“选项”
TAP
对话框
<系统向上的相机> 领域
设定设备中使用的固定相机的使用与否后选择 Type。使用相应的固定相机时，
确认选择框。 本设备中无法使用。 SM411 设备中无法使用。
<系统 ANC 选项> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认选择框。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
警 告 非指定的操作人员改变设置状态会导致设备损伤及人员受伤。非
指定的操作人员绝不可以任意改变设置状态。
13-25
系统设置
13.5.4. <SECS> TAP对话框
为了与MES主机通信而进行设置。三星电子使用该功能。

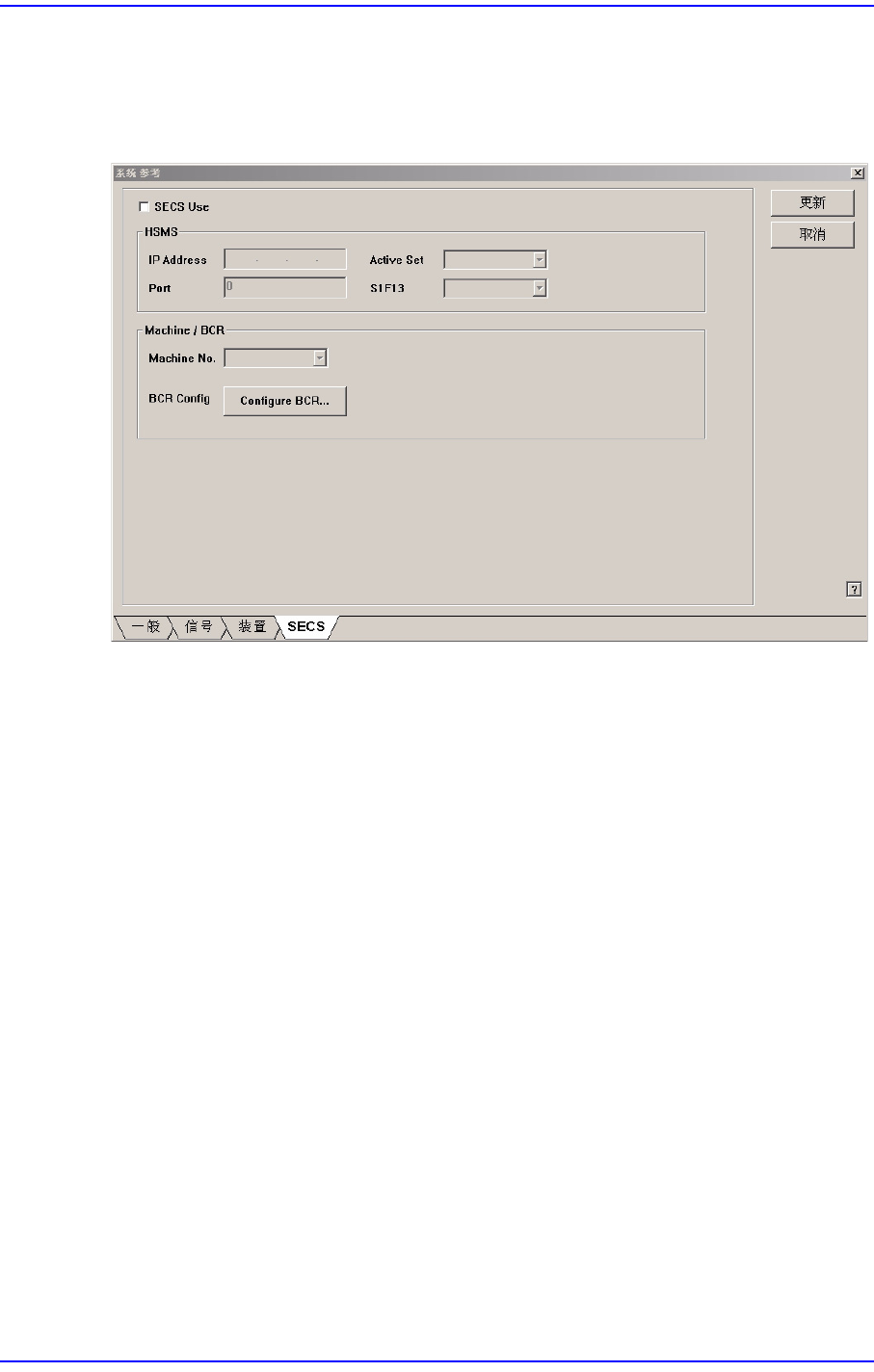

图
13.12
“
Secs
”
TAP
对话框
<Secs Use> 选择框
为了与MES主机 (Host)通信而需要进行设置时，请圈选该复选框。
<HSMS>领域
<IP Address> 编辑框
输入指配给本设备的IP地址。
<Active Set> 组合框
在MES 主机与设备之间进行通信时，设定两个对象中率先传输连接命令的
对象。
Active: 设备试图向主机(Host)进行TCP/IP协议连接。
Passive: 主机试图向设备进行TCP/IP协议连接。
<Port> 编辑框
输入指配给MES主机与设备之间的通信的端口(Port)。
<S1F13> 组合框
Equipment: 设备试图向主机(Host) 进行HSMS协议连接。
Host: 主机试图向设备进行HSMS 协议连接。
<Machine/ BCR> 领域
<Machine No.> 组合框
