13-25 系统设置 13.5.4. <SECS> TAP 对话框 为了与 MES 主机通信而进行设置。 三星电子使用该功能。 图 13.12 “ Secs ” TAP 对话框 <Secs Use> 选择框 为了与 MES 主机 (Host) 通信 而需要进行设置时， 请圈 选该复选框。 <HSMS> 领域 <IP Address> 编辑框 输入指配给本设备的 IP 地址。 …
13-24
Samsung Component Placer SM471 Administrator
’
s Guide
13.5.3. <Device> TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示如
下的画面。
图
13.11
“
System Preference
”
对话框中
“选项”
TAP
对话框
<系统向上的相机> 领域
设定设备中使用的固定相机的使用与否后选择 Type。使用相应的固定相机时，
确认选择框。 本设备中无法使用。 SM411 设备中无法使用。
<系统 ANC 选项> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认选择框。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
警 告 非指定的操作人员改变设置状态会导致设备损伤及人员受伤。非
指定的操作人员绝不可以任意改变设置状态。
13-25
系统设置
13.5.4. <SECS> TAP对话框
为了与MES主机通信而进行设置。三星电子使用该功能。
图
13.12
“
Secs
”
TAP
对话框
<Secs Use> 选择框
为了与MES主机 (Host)通信而需要进行设置时，请圈选该复选框。
<HSMS>领域
<IP Address> 编辑框
输入指配给本设备的IP地址。
<Active Set> 组合框
在MES 主机与设备之间进行通信时，设定两个对象中率先传输连接命令的
对象。
Active: 设备试图向主机(Host)进行TCP/IP协议连接。
Passive: 主机试图向设备进行TCP/IP协议连接。
<Port> 编辑框
输入指配给MES主机与设备之间的通信的端口(Port)。
<S1F13> 组合框
Equipment: 设备试图向主机(Host) 进行HSMS协议连接。
Host: 主机试图向设备进行HSMS 协议连接。
<Machine/ BCR> 领域
<Machine No.> 组合框
13-26
Samsung Component Placer SM471 Administrator
’
s Guide
针对MES主机 (Host)识别本设备时的ID进行设定。

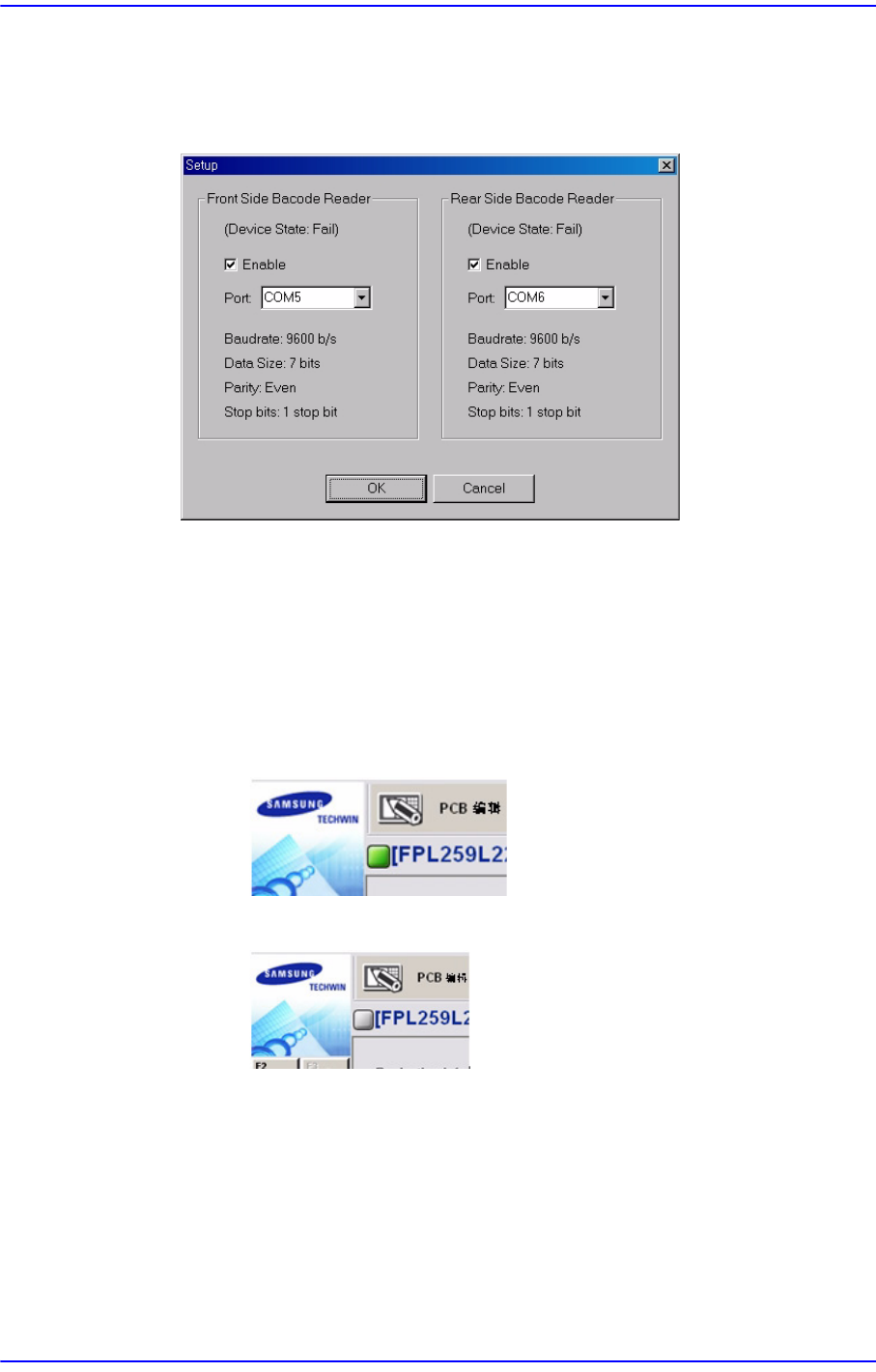

<Configure BCR...>按钮
单击该键时，将出现下列条形码扫描器设置用对话窗口。
<Enable> 选择框
需要使用条形码读取机时，请圈选该复选框。
<Port> 组合框
针对设备与条形码扫描器之间的通信进行端口设置。
检查MES 主机与设备之间的连接状态
已连接时
没有连接时
