13-28 Samsung Compon ent Placer SM471 Administrator ’ s Guide 13.6.2. Stick Feeder 以下画面是在目录框中选择 “ Stick ”时 。 设定有关管式喂料器的数据。 图 13.14 “标准装置 - 管式” 对话框 目录箱 选择将要设定的管式喂料器形 式。 < 默认流入时间 [ 兆秒 ]> 编辑框 设定推料时间。 < 宽度 ( 参…
13-27
系统设置
13.6. 装置（Device） [F11]
管理有关带式, 杆式, 吸嘴的数据。

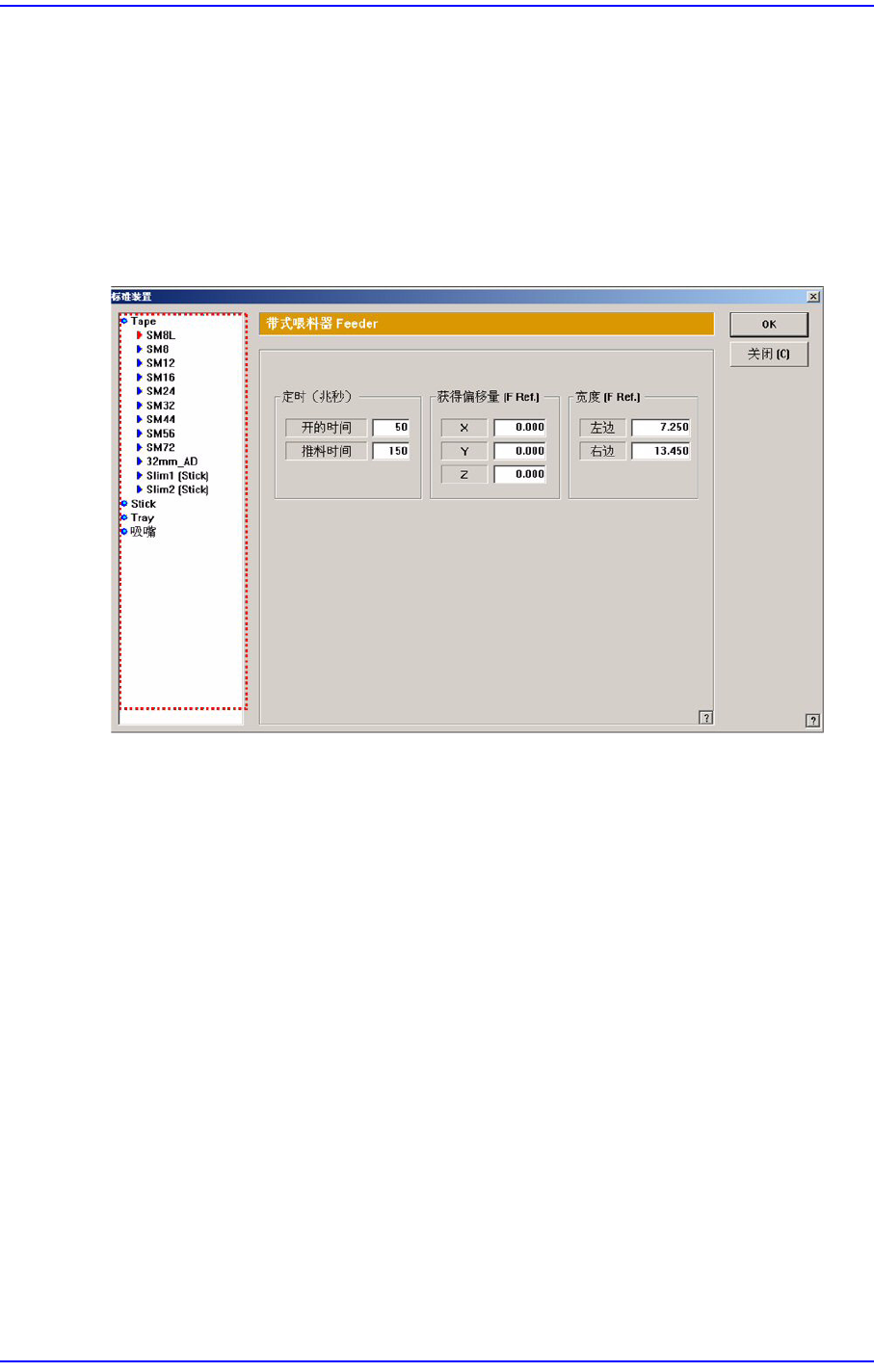

13.6.1. Tape Feeder
以下画面是在目录框中选择 “Tape”时。 设定有关管带式喂料器的数据。
图
13.13
“系统设定
:
标准装置
-
带式”
对话框
目录箱
选择将要设定的装置。 以上画面画面为在装置目录选择” 带式”的情况。设定有
关带式喂料器的数据。
<预设推料次数> 组合框
选择为了前进带式喂料器需要几次推料动作的选项。
<定时> 领域
<开的时间> 编辑框
它是开启带式喂料器的开关的时间。
<推料时间> 编辑框
它是输送带式喂料器的时间。
<获得偏移量> 编辑框
设定带式喂料器的吸着点位置的偏移量。设定带式喂料器安装在设备的前面为
准时，对8mm 带式喂料器吸着点的其它带式喂料器吸着点的偏移量。
<宽度> 编辑框
设定Tape Feeder的左右宽度。
13-28
Samsung Component Placer SM471 Administrator
’
s Guide
13.6.2. Stick Feeder
以下画面是在目录框中选择 “Stick”时 。 设定有关管式喂料器的数据。
图
13.14
“标准装置
-
管式”
对话框
目录箱
选择将要设定的管式喂料器形式。
<默认流入时间[兆秒]> 编辑框
设定推料时间。
<宽度(参考前面)> 领域
<左边> 编辑框
设定管式喂料器的左侧宽度。
<右边> 编辑框
设定管式喂料器的右侧宽度。
<默认步骤> 编辑框
设置根据Stick Feeder Type 的各Stick Feeder的基本Stick数。
13-29
系统设置

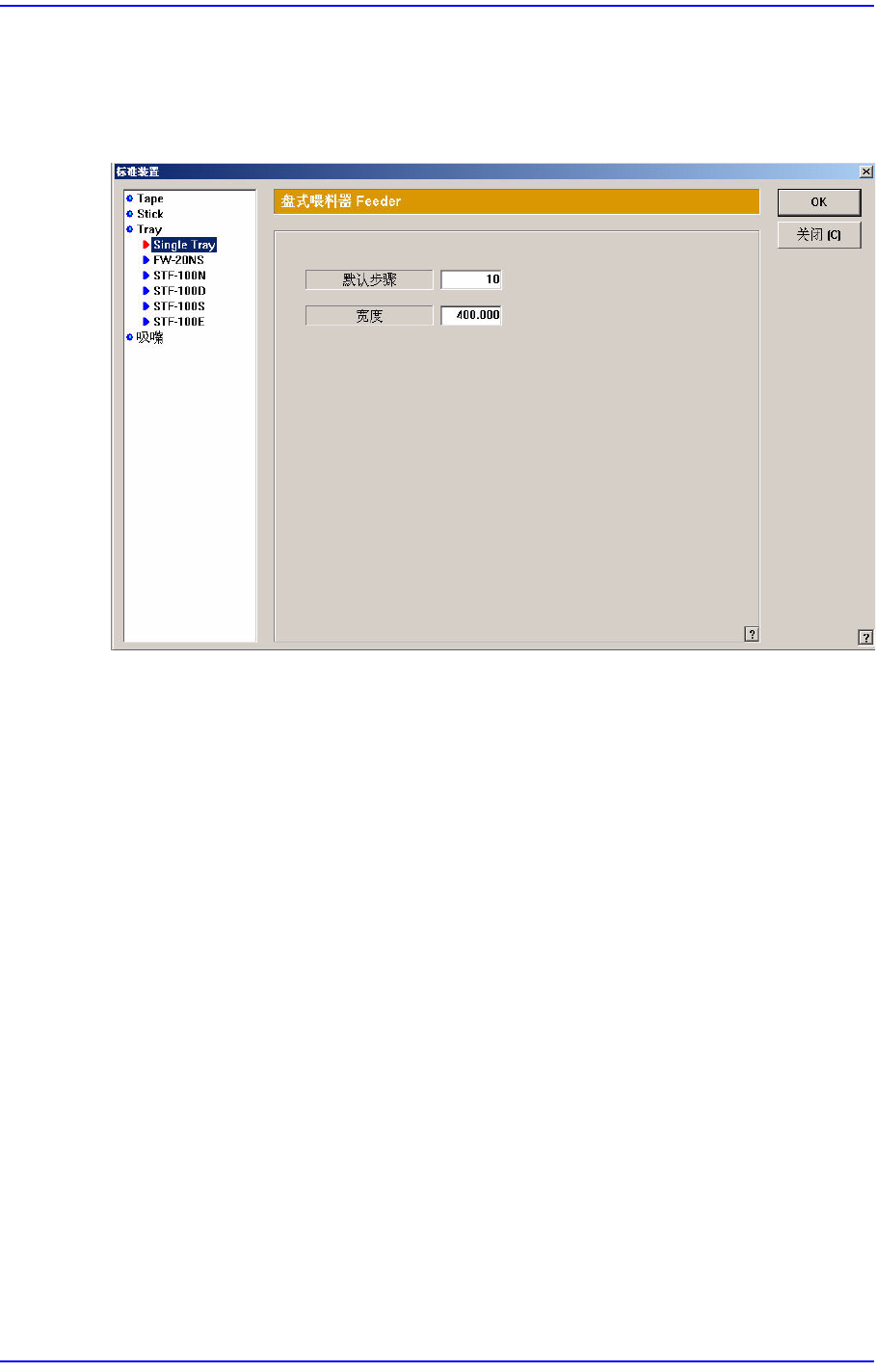

13.6.3. Tray Feeder
以下画面是Device List 中选择 “多盘”时。 设定与多盘相关的数据。
图
13.15
“标准装置
-
多盘”
对话框
目录箱
选择要设定的盘式类型。
<默认步骤> 编辑框
设置可放在 Tray 的最大Pallet数。
: Single Tray(5), FW-20NS(20), STF-100N(20), STF-100D(24), STF-100S(20) , STF-
100E(20)
<宽度> 编辑框
设定各个 多盘的宽度。
