14-16 Samsung Compon ent Placer SM471 Administrator ’ s Guide < 状态 > 信息框 表示处理完命令 （指令 ） 的状态。 < 完成时间 > 静态 框 表示处理命令 （指令） 所需要的时间。 <Close> 按钮 不适用变更事项终止相应对话 框。 14.7. Motor IO [F9] 显示与驱动电动机有关的传感器输 入状态。 图…
14-15
Diagnosis(
诊断
)
14.6. Tray [F7]
检查与盘式喂料器的通讯。单击此按钮显示如下的对话框。

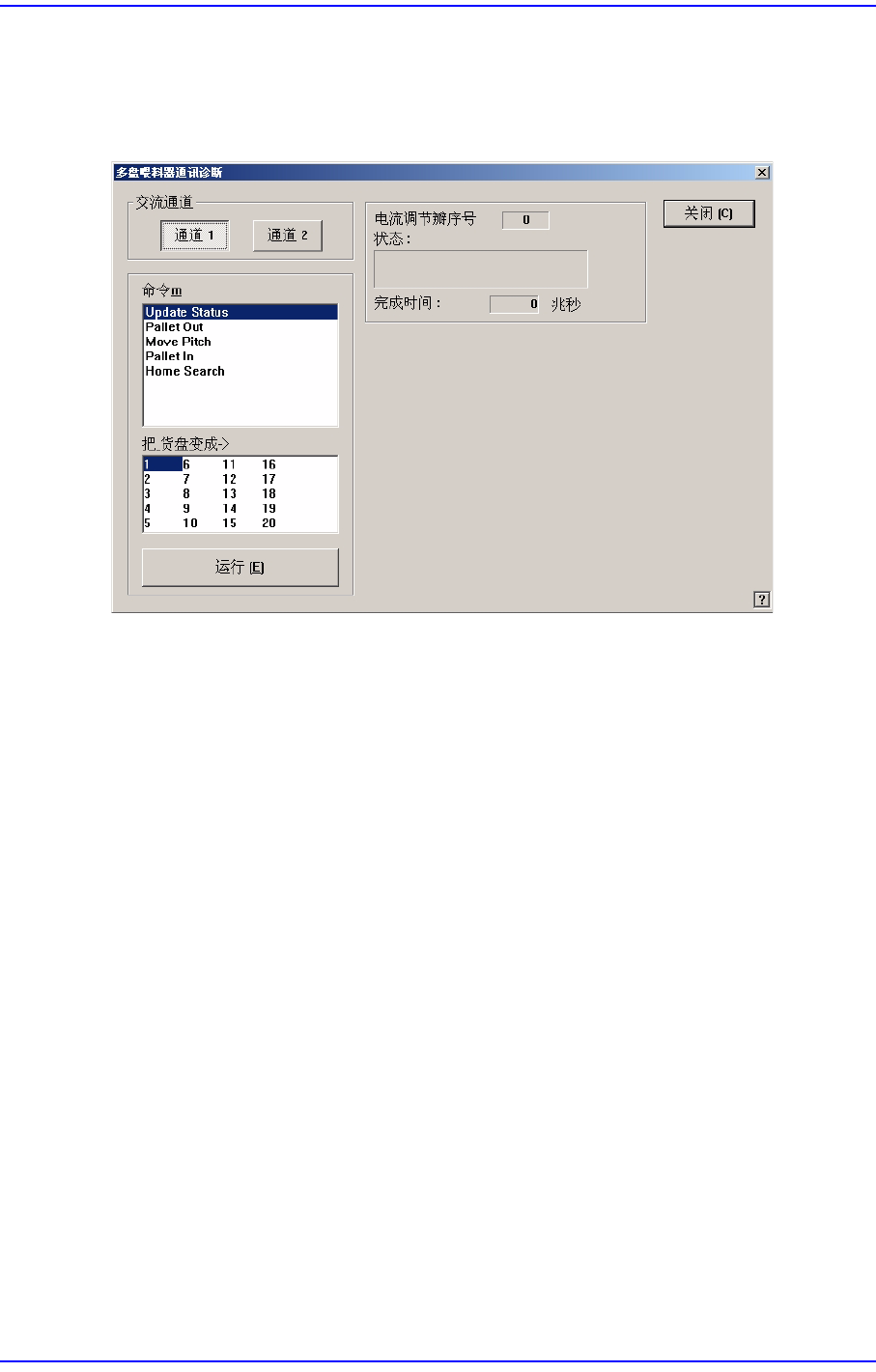

图
14.9
“诊断
:
多盘喂料器通讯诊断”
对话框
<通道> 领域
选择与盘式喂料器连接的通讯信道（通道）。
通道 1: 选择RS-232C通讯端口（Port）中的 1 号。
通道 2: 选择RS-232C通讯端口（Port）中的 2 号。
<指令> 组合框
选择向盘式喂料器传送的命令（指令）。命令的种类如下。
Update Status: 变更状态（状态）。
Palette Out: 把选择的Palette退到Tray Magazine。
Move Pitch: 把选择的Palette为在Tray Magazine的输出口。
Palette In: 把选择的Palette放回到Tray Magazine。
Home Search: 进行盘式喂料器的Homing。
<把货盘变成> 组合框
选择将要变更的调色板（Palette）的编号。
<运行> 按钮
把选择的命令（指令）传送到盘式喂料器。
<电流调节瓣序号> 静态框
表示当前退出来的Palette的编号。
14-16
Samsung Component Placer SM471 Administrator
’
s Guide
<状态> 信息框
表示处理完命令（指令）的状态。
<完成时间> 静态 框
表示处理命令（指令）所需要的时间。
<Close>按钮
不适用变更事项终止相应对话框。
14.7. Motor IO [F9]
显示与驱动电动机有关的传感器输入状态。

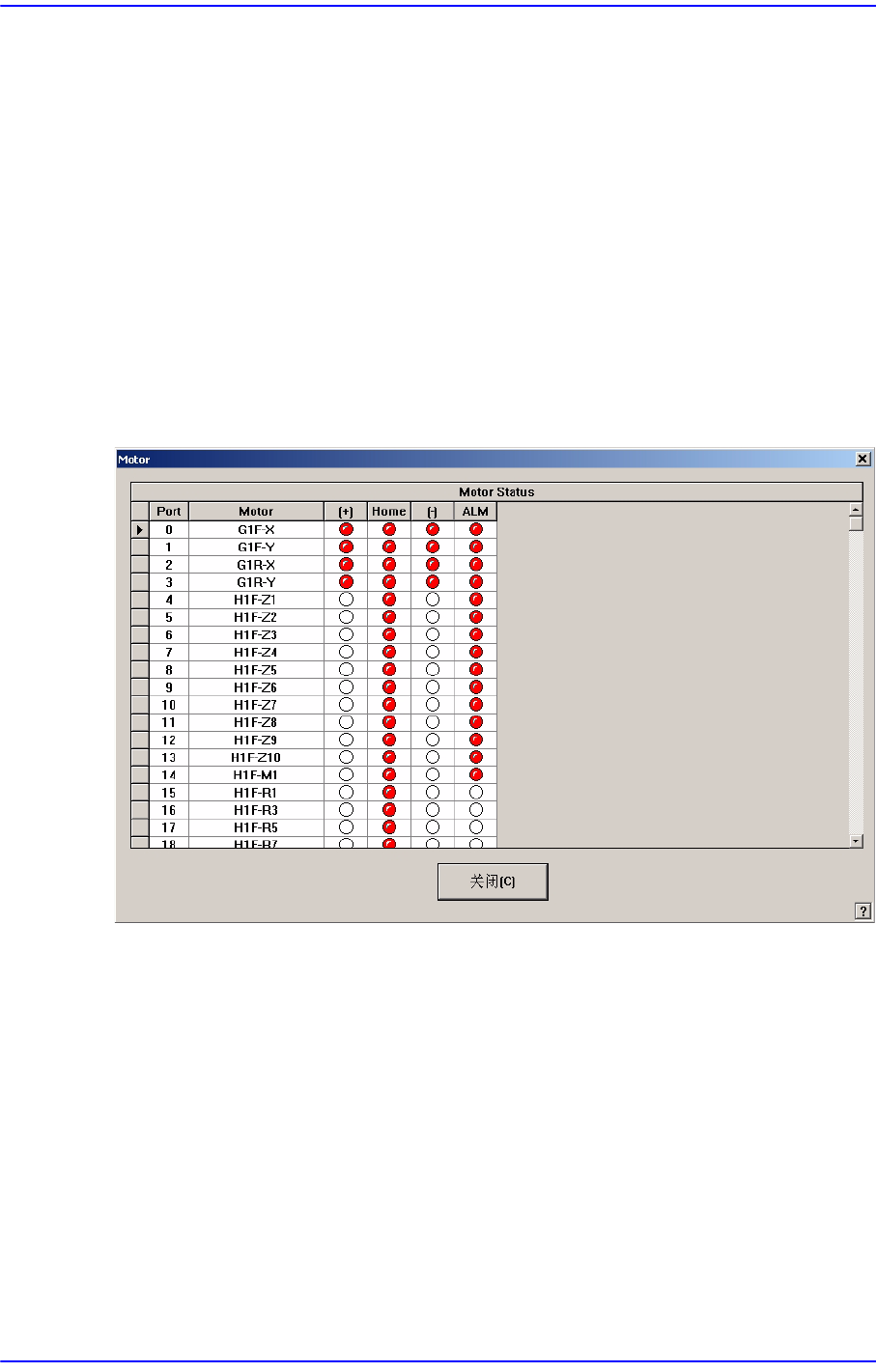

图
14.10
“
Motor
”
对话框
15-1
Utility (
应用
)
第15章. Utility (应用)
应用程序（Utility）菜单由Print（打印），Production Information（生产信息）， Copy
Between PCB Files（PCB文件之间的拷贝），File Manager（文件管理器），Bypass
（直通）, Warmup（预热）等 6 个子菜单组成。
此命令执行给使用者提供作业的方便性，启动设备时提供有关生产产品的信息的功
能。
选择‘应用’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话框的
状态下，再次选择菜单时该对话框将会处于活性化状态。
图
15.1
‘应用’菜单被选择的状态
图
15.2
‘应用’菜单的子菜单
15.1. 打印（Print...） [F2]
打印PCB文件的内容时使用‘打印’子菜单。选择该命令时显示如下的对话框。
