SM471_Administrators_Guide(Chi_Ver1) - 第85页
4-5 Tools 简化操作 (shortcut) 菜单 <Save All Image> 领域 文件的最大保存个数可以在 ‘ Number of files ’ 设定。 最大保存可能个数 为 5000 个。 <Directory> 领域 保存文件的位置为 ‘ D:\ErrorV isFile ’ 。 Show Diag W indow 关于部件识别失败时， 追击识别过程显示原因诊断画面 。 请选择使…
4-4
Samsung Component Placer SM471 Administrator
’
s Guide
4.2.1.4.3. View
仅在Manager Mode 出现的菜单。
Dialog… 子菜单
Save Image TAP 对话框
识别中发生错误，则保存利用在识别的数据和相应的形象。另外，也可保存
识别成功的影象。
< Check All Errors> 选择框领域
可指定部件类型保存相应部件的错误，也可指定摄象机利用相应摄象机
仅限识别的部件保存错误。
4-5
Tools
简化操作
(shortcut)
菜单
<Save All Image> 领域
文件的最大保存个数可以在‘Number of files’设定。最大保存可能个数
为5000 个。
<Directory> 领域
保存文件的位置为 ‘D:\ErrorVisFile’。

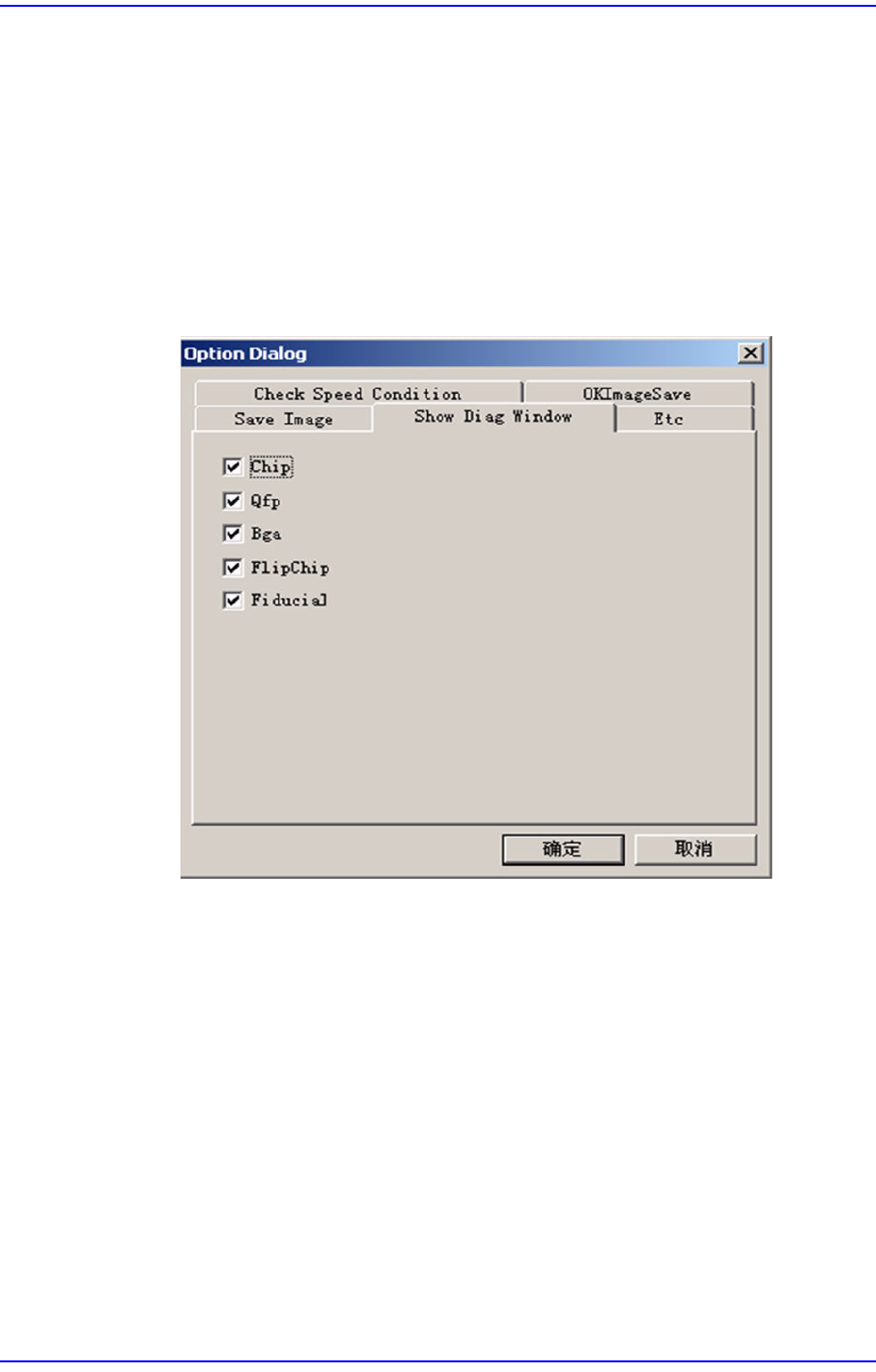

Show Diag Window
关于部件识别失败时，追击识别过程显示原因诊断画面。请选择使用该功能
的对象。

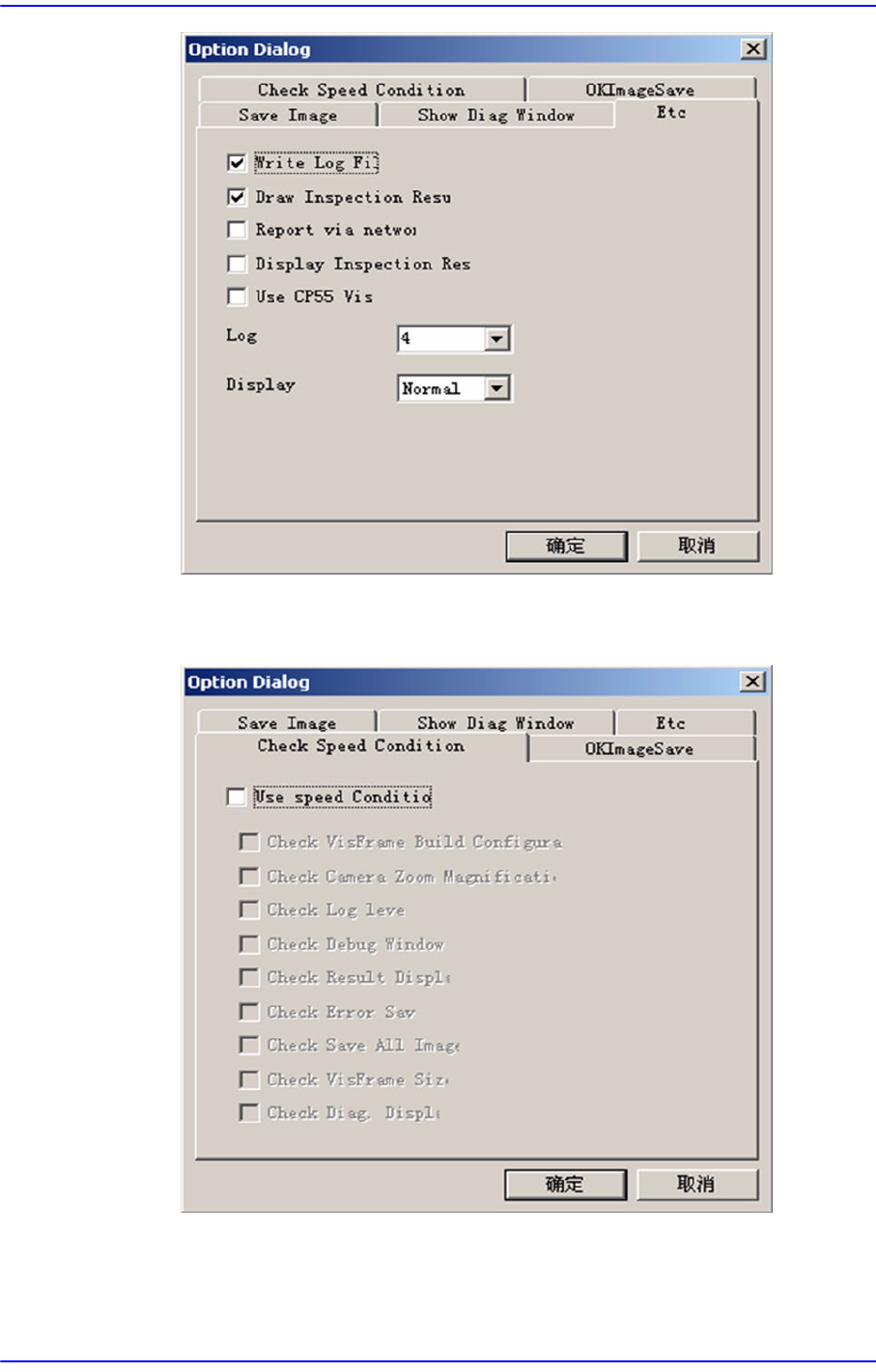

Etc
选项设定画面，请勿变更。
4-6
Samsung Component Placer SM471 Administrator
’
s Guide
Check Speed Condition
确认最佳速度条件与否的功能。
OKImageSave
这是可保存一定范围内的错误和一定期间内错误的功能。最大保存可能个数
为5000 个。
