4-10
Samsung Component Placer SM471 Administrator
’
s Guide
<放下所有的吸嘴> 按钮
单击此按钮时，把所有头上的吸嘴贴装（放）在ANC。
<察看所有吸嘴/移动头安全> 按钮
用肉眼确认Head上是否存在吸嘴时，下降选择为一定高度的Gantry 所有Head 的
z轴时使用。确认后，重新点击则所有Head的Z轴会上升到原来的位置。
<不同的 ANC 信息输入当前PCB文件中> 目录箱
显示目前PCB下载文件的ANC设置和目前作业中的设备系统的ANC设置的差
异，要将系统设置改变到PCB文件设置，点击右边的<PCB文件到系统>按钮并
换掉孔里的与PCB 文件设置不同的吸嘴。
<PCB文件到系统> 按钮
用PCB 文件打夯的设定变更系统设定。
警 告 进行手动ANC动作时，编程的吸嘴与实际设备吸嘴如果不一致，
头的吸嘴有可能跟设备的其它部分发生碰撞。一定要使设备的实
际吸嘴与编程吸嘴一致。
<关闭> 按钮
点击此按钮则保存变更的设定关闭当前对话框。
4.4. 操作模式切换(Operation Mode Change)
因操作方式不同可接近的(Access)MMI 菜单也不同。根据使用MMI 的目的用户可为
一般用户(Operator), 程序员 (Programmer), 管理人员(Manger), 维修(Service)等。详
细事项请参照 “
第
1
章
.
操作方式及修改密码
“ 。
4.5. 传送部分 (Conveyor)
为解决设备运行中 Conveyor发生的问题提供对话框。
4-11
Tools
简化操作
(shortcut)
菜单

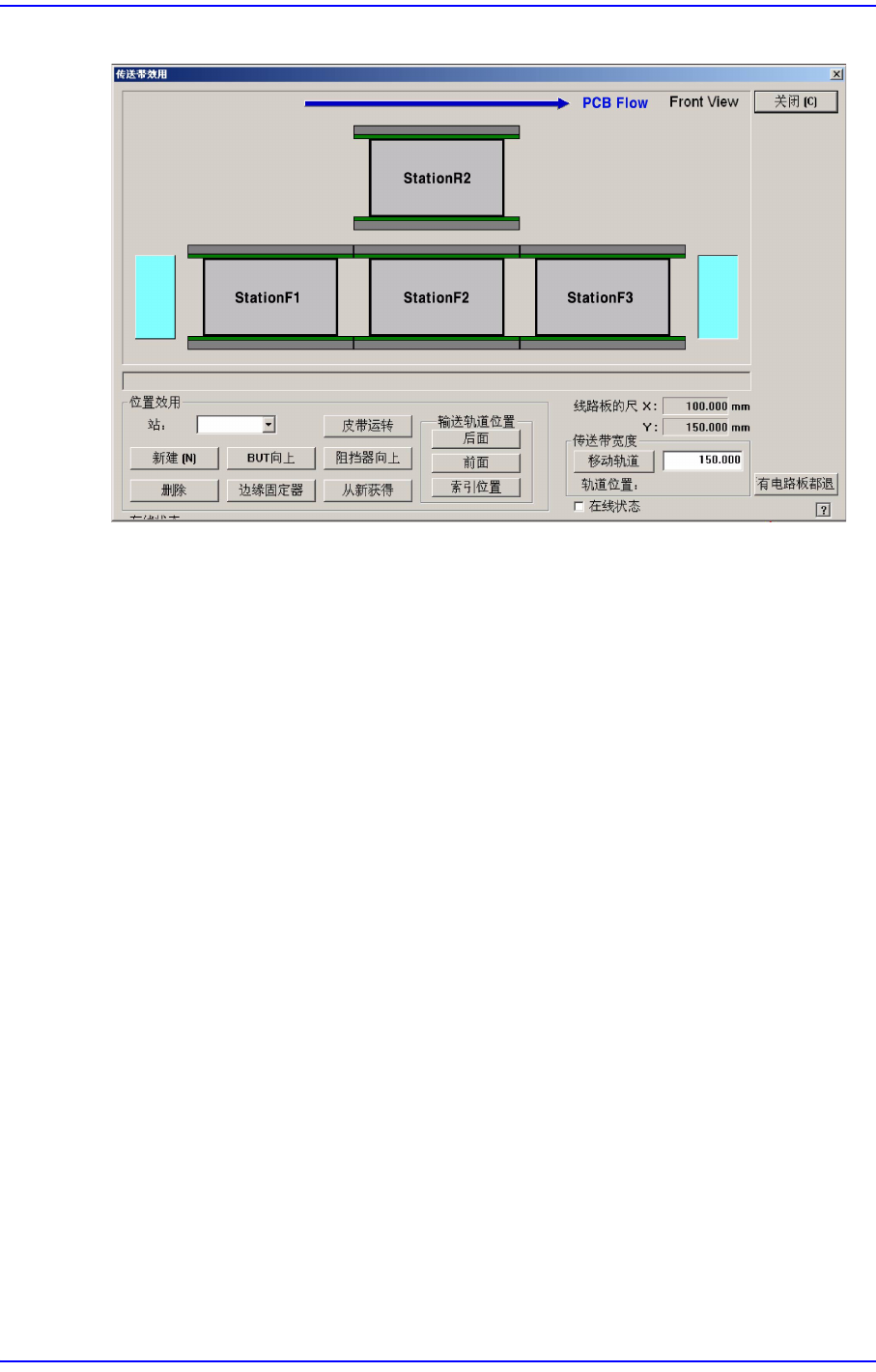

图
4.4 Conveyor System
对话框
4.5.1. PCB 进入 / 输出 功能
利用鼠标的Drag & Drop把PCB投入到输送机内的作业领域(Working Station)或从输
送机的作业领域投放到下一个工程设备。
要把PCB投入到装备时，用鼠标选择左侧淡绿色PCB后拖曳到操作领域。
如果要把PCB从装备放出，就用鼠标选择操作领域(Working Station)的PCB后拖曳
到右侧的淡绿色PCB 上。

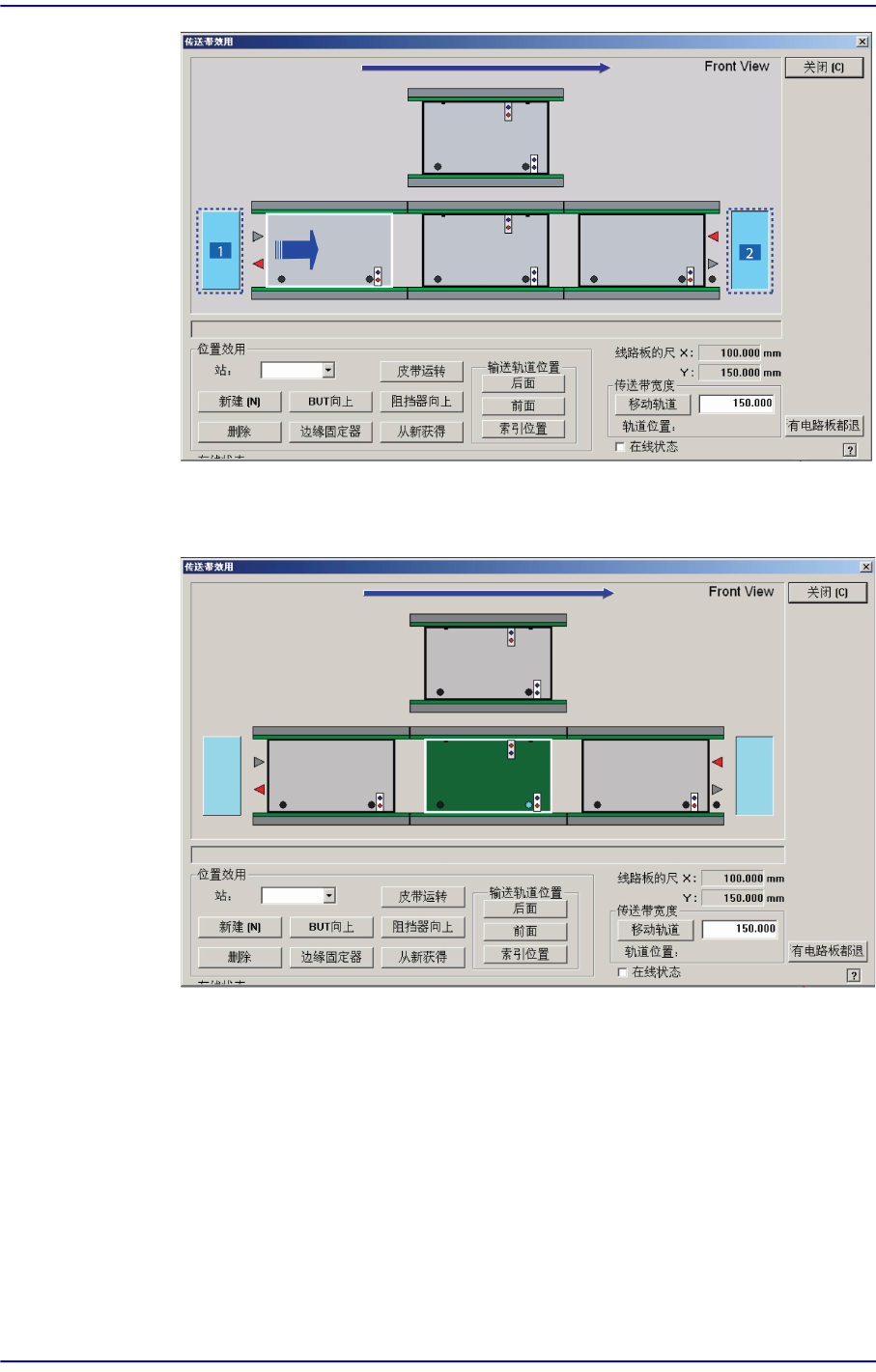

Board Flow ( 举例说明右 → 左时)
把右侧作业等待中的PCB用 Drag and Drop移动到 Working Station，则 PCB移
动到Working Station。
4-12
Samsung Component Placer SM471 Administrator
’
s Guide
1:
作业等待中
PCB
2:
作业完成的
PCB
把作业领域(Working Station)的 PCB Drag and Drop到右侧作业完成的PCB则
把PCB投放到下一个工程设备。
4.5.2. Manual Control 功能
执行Backup Table / Stopper / Fixer 等的手动操作时使用的功能。
具有对输送机 Entry, Working, Exit Staiton 的 BUT, Stopper, EdgeFixer, 输送带驱动等
手动操作功能。
<位置功能> 领域
