4-14 Samsung Compon ent Placer SM471 Administrator ’ s Guide <Inline Status … > 选择框 显示 Conveyor 上错误急救措施及对 In-Line Status, Rail W idth, Clear Station, Reset Station 可选择的 Menu 生成和动作状态 。 图 4.5 “ Conveyor System-Inli…
4-13
Tools
简化操作
(shortcut)
菜单

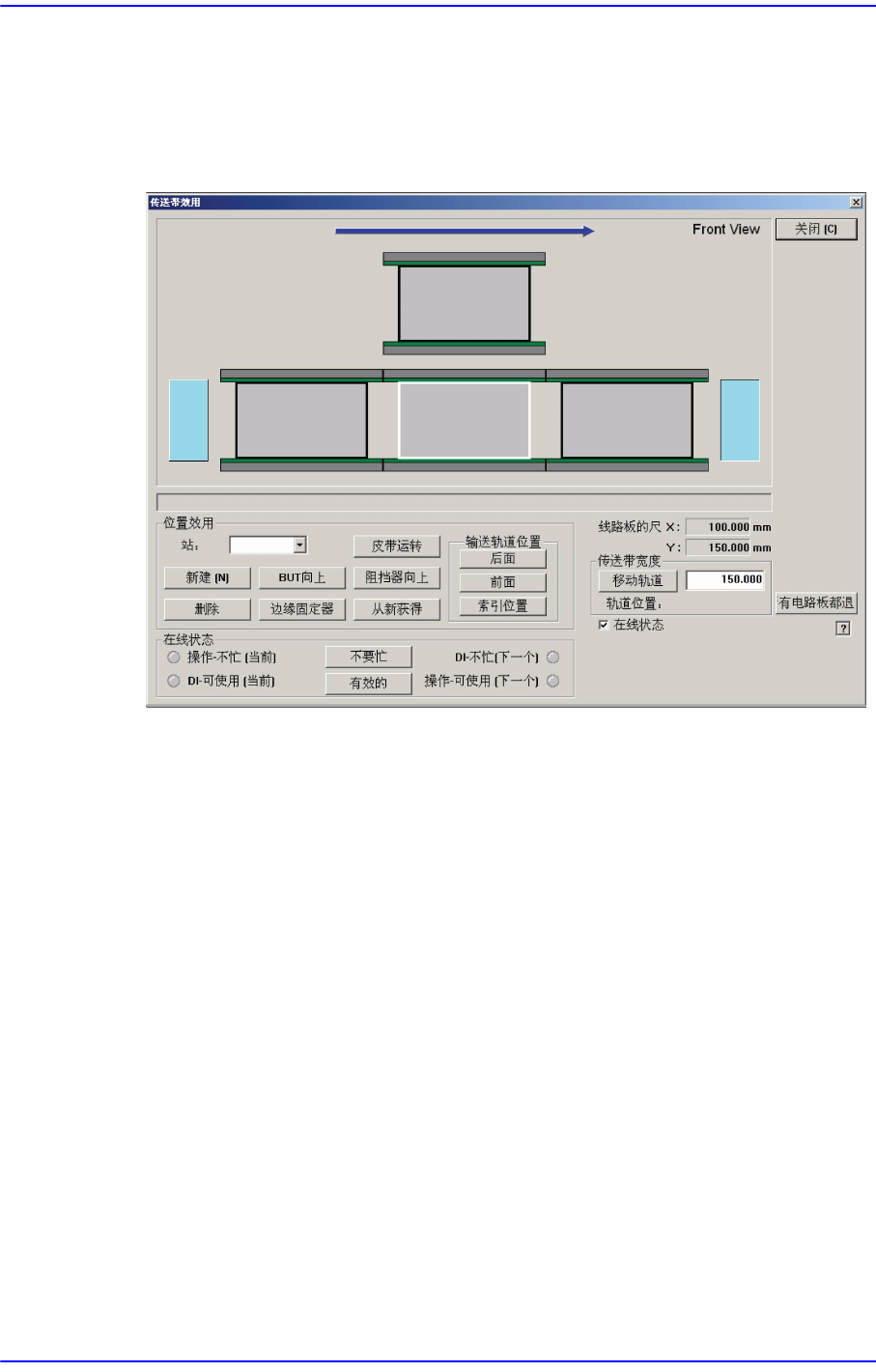

<站> 组合框
选择当前作业中的Conveyor Station。(StationF1, StationF2, StationR2,
StationF3)
< BUT向上/ 向下> 按钮
<Current Staion> 组合框中选择 ‘Working’时 ，执 行 Backup Table 的 Up /
Down。
<制动器向上/向下> 按钮
执行Stopper 的Up / Down。
<Edge Fixer> 按钮
<Current Staion> 组合框中选择‘Working’时 ，执 行 Edge Fixer 的操作。
<带运转> 按钮
操作所选Station的驱动Belt。
<新建 [N]> 按钮
利用<Delate>按钮，只在消除PCB 的Station时功能被激活。为了消除作业中
发生错误的PCB后在对应Station上手工投入新的PCB 时使用。
<删除> 按钮
为了在程序上强行删除投入在被选Conveyor Station的 PCB 时使用。也就是
说作业中发生错误时，在对应Station上手工消除PCB 时使用。
<输送路位置> 领域
选择Shuttle (StationF1, StationF3)
移动到前面(StationF2) 或后面(StationR2) 作
业领域时使用。
<Rear> 按钮: 把选定的Shuttle 移动到后面作业领域。
<Front> 按钮: 把选定的Shuttle 移动到前面作业领域。
<Index Pos> 按钮: 选择Exit Shuttle时，把相应Shuttle移动到当前设定的
Index Position。
在‘ System Setup’菜单的‘Calib’子菜单中可设定Index Position。本 功
能在SM471设备被激活。
<传送带宽度> 领域
可手动调整输送机的宽度。
<移动栏> 按钮- 在旁边的编辑框中输入 Conveyor宽度后点击此按钮，以相应
尺寸调节 Conveyor 宽度。
<所有电路板都退出> 按钮
排出输送机上的所有PCB。
4-14
Samsung Component Placer SM471 Administrator
’
s Guide
<Inline Status…> 选择框
显示Conveyor上错误急救措施及对In-Line Status, Rail Width, Clear Station, Reset
Station可选择的Menu生成和动作状态。
图
4.5
“
Conveyor System-Inline Status
”
对话框
<在线状态> 领域
可手动操作SMEMA有关Output，并 显 示 Input 状态。 (亮灯-On, 灭灯-Off)
DO-Not Busy (Pre.)
向以前设备发送已完成接受PCB 准备的信号。 手动发送信号时请点击右
侧的 <Not Busy> 按钮。
DI-Available (Pre)
从以前设备接受已完成发送PCB 准备的信号。
DI-Not Busy (Next)
从以后设备接受已完成接受PCB 准备的信号。
DO-Available (Next)
向以后设备发送已完成传送PCB 准备的信号。手动发送信号时请点击右
侧的<Available> 按钮。
4-15
Tools
简化操作
(shortcut)
菜单

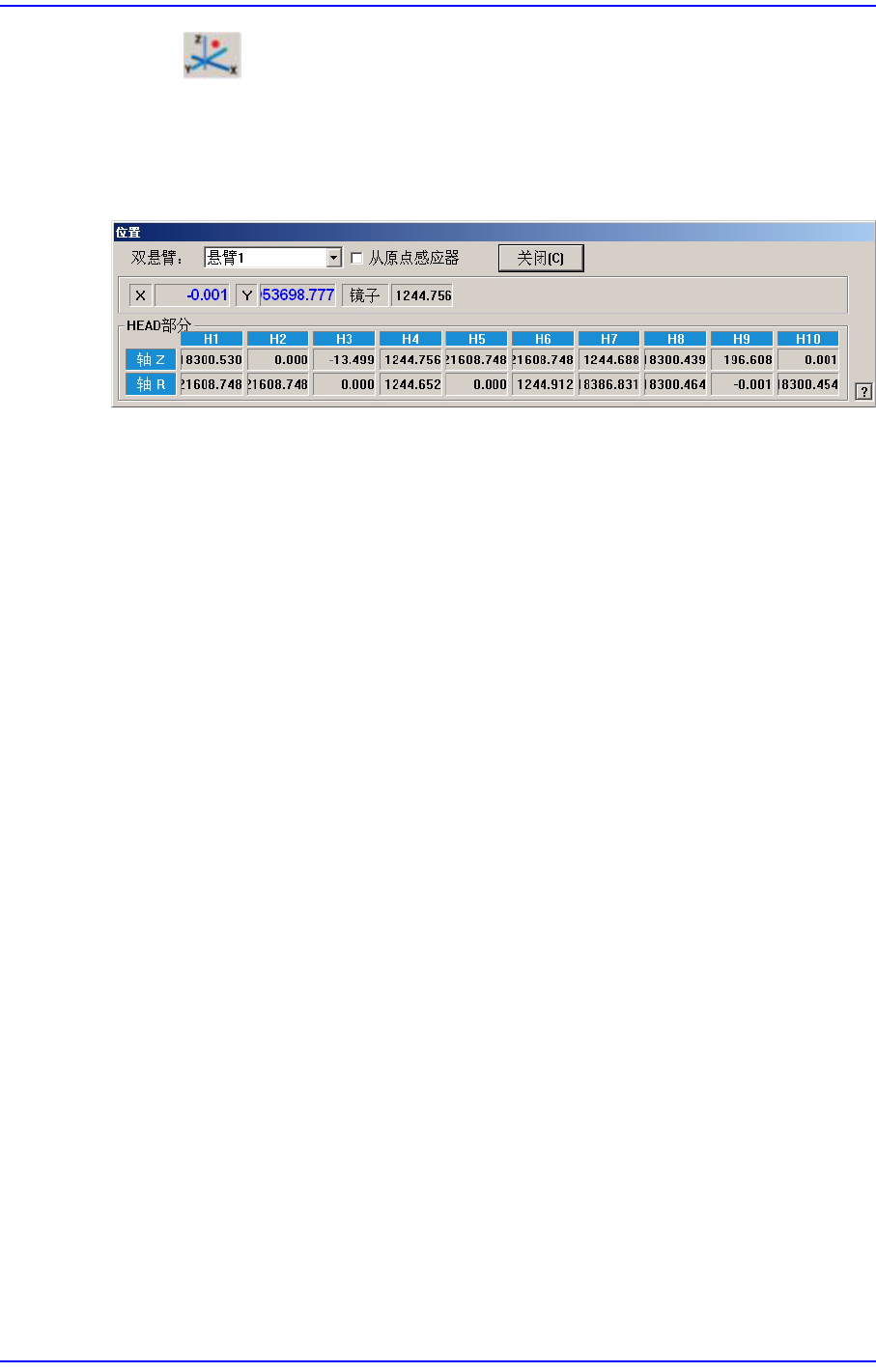

4.6. 当前位置
主要在示教或校正时有必要参考各驱动轴的当前坐标时使用。 选择该命令时，在
MMI基本画面上显示如下的对话框。
图
4.6
“位置”
信息框
<双悬臂> 组合框
选择想要确认坐标的Gantry。
X
表示以原点为准时，头 1 在 X 方向的当前坐标值。
Y
表示以原点为准时，头 1 在 Y 方向的当前坐标值。
<HEAD部分> 领域
Head 1/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB 顶面到磁头1吸嘴末端的
高度。
Head 1/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 2/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB 顶面到磁头2吸嘴末端的
高度。
Head 2/Axis R
表示从磁头2的Theta轴home位置旋转的当前角度。
Head 3/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB 顶面到磁头3吸嘴末端的
高度。
Head 3/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 4/Axis Z
