RS232 輸出格式表三
字元序號 功能 允許字元 說明
1...5 數據 “0123456789.”
“UUUUU”
測量數據
OVER RANGE
6 單位 “V” VOLT (伏特)
7...11 數據 “0123456789.”
“UUUUU”
測量數據
OVER RANGE
12 單位 “A” AMPERE (安培)
13...17 數據 “0123456789.”
“UUUUU”
“-----”
測量數據
OVER RANGE
NON-VALID DATA
18..20 單位 “WT”
“PF”
“VA”
“VR”
WATT (瓦特)
POWER FACTOR (功率因素)
VOLT-AMPERE (伏安)
VOLT-AMPERE REACTIVE (乏)
21....26 數據 “0123456789.”
“UUUUUU”
測量數據
OVER RANGE
27,28 單位 “Hz” Hz (赫芝)
29 字串結束 LF LINE FEED
7.5 RS-232 操作說明
1.BAUD RATE 設定︰
先按面板上 ‘SHIFT’ 鍵至 SHIFT 燈亮，然後按 BAUD RATE (← →)
方向鍵，則上次設定值將顯示於顯示器，若繼續按 BAUD RATE (← →)
方向鍵，則顯示器會循環顯示 9600，2400，1200，然後按 ENTER 鍵
確認。
2.指令使用說明︰
於多重指令間須以 “;” 或空格為分界號，指令字串須以(LF)或(CR)為結
束字元。使用範例如下︰
CP-310 使用範例︰
(1) V1;A1;?S;(LF)︰
電壓檔位切至 150V，電流檔位切至 0.2A，查詢電壓，電流，有效功
率，功率因素。
7-4
(2) A2 ?W ?P (LF)︰
電流檔位切至 2A，查詢有效功率，功率因素。
CP-320A 使用範例︰
(1) V1;A1;F4;?S;(LF)︰
電壓檔位切至 30V，電流檔位切至 0.2A，功能顯示切至無效功率
(VAR)，查詢電壓，電流，無效功率，頻率。
(2) A2 ?VR ?F (LF) ︰
電流檔位切至 2A，查詢無效功率，查詢頻率。
CP-350 使用範例︰
(1) V1;A1;;F4;?S;(LF)︰
電壓檔位切至 150V，電流檔位切至 0.5A，功能顯示切至無效功率
(VAR)，查詢電壓，電流，無效功率，頻率。
(2)A2 ?VR ?F (LF)︰
電流檔位切至 5A，查詢無效功率，查詢頻率
A1-1

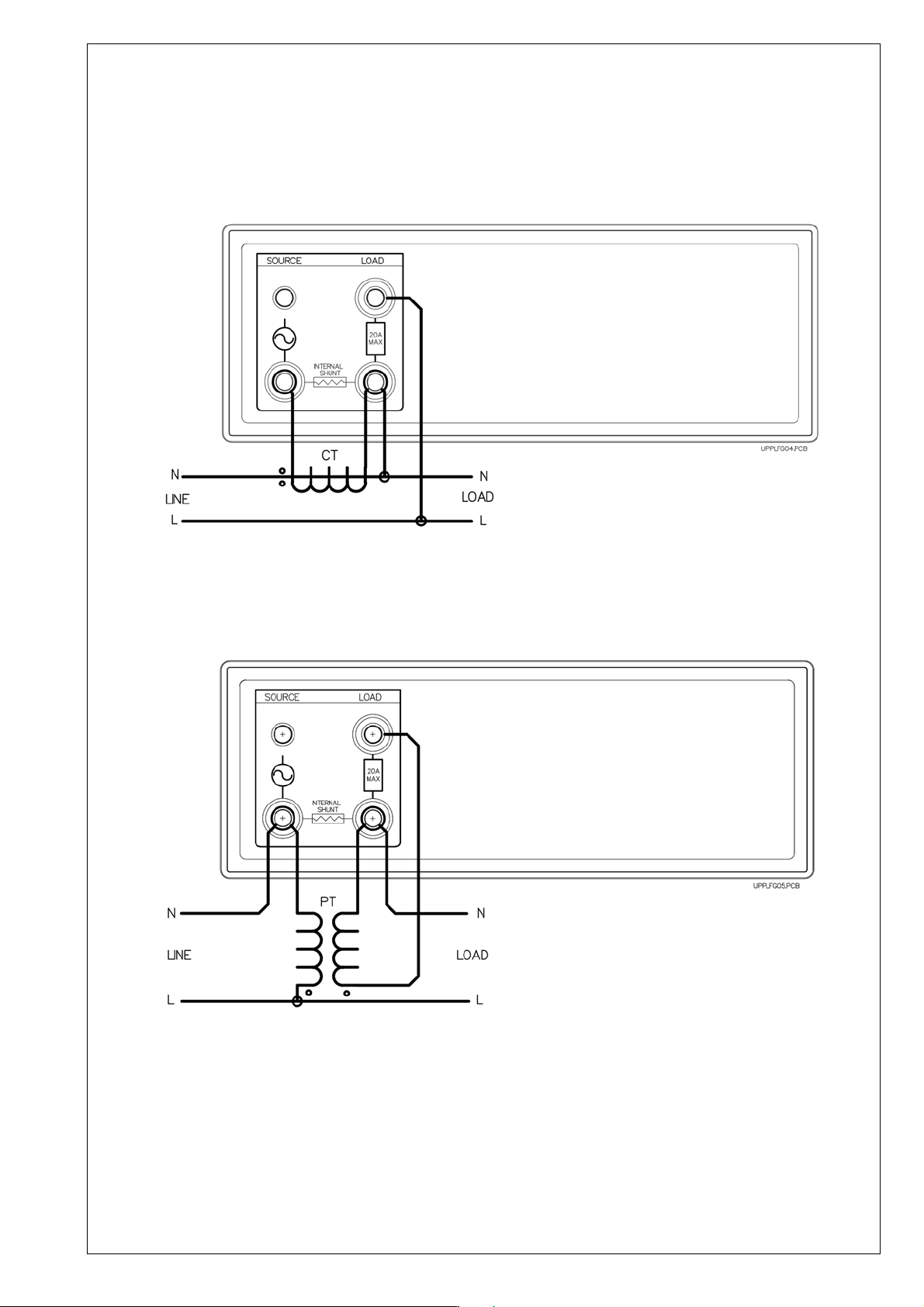

附錄壹：外接 CT、PT 配線圖
(FIG A1-1) Current Transformer Connections
(FIG A1-2) Potential Transformer Connections
