4-1
肆.面板說明：(請參照 FIG 4-1~4-3)
(１) POWER ： 電源開關。關機後可儲存最後一次設定狀態
(REV 6.0 版以上)；電腦連線除外。
(２) SHIFT ：
按
下後進入次功能區；於 REMOTE 狀態時
為 LOCAL 鍵（遙控跳出鍵）。
(３) MODE ：
正
常顯示或讀值平均顯示，AVG 燈亮時顯示
供
均為三次測量之平均值。次功能鍵為設定
傳
輸率時為 ENTER 鍵。
(４) FUNCTION ：
功
能鍵，選擇顯示瓦特、功率因數、伏安、
無效功率。
(５) CURRENT ： 電流檔位鍵。
(６) VOLTAGE ： 電壓檔位鍵。
(７) AUTO ： 自動換檔或手動換檔之選擇，AUTO 燈亮時
表
自動換檔，操作電壓或電流檔位鍵則轉換
為手動換檔方式。
(８)電壓檔位指示燈 ： 共有 150V、300V、500V 三檔。
(30V;300V;500V; CP-320A only)
(９)電壓顯示器 ： 測量電壓顯示，最大顯示數字 500.0V。
(10)電流檔位指示燈 ： 共有 0.2A、2A、20A 三檔。
(0.5A;5A;50A CP-350 only)
(11) PEAK OVER 指示燈 ： 當燈亮時表示瞬間峰值電流已超過該檔 2.5
倍之電流。
4-2
(12)電流顯示器 ： 測量電流顯示，最大顯示值為 20.00A。
(50.00A CP-350 only)
(13)功能指示燈 ：
計
有四個指示燈，分別是瓦特、功率因數、
視
在功率、無效功率，燈亮時即指示目前顯
示器是顯示該項目之值。
(CP-310 WATT ONLY)
(14)功能顯示器 ：
提
供顯示瓦特值（有效功率）、功率因素、
視
在功率值、無效功率值。
(15)狀態顯示區 ： [1] AUTO：燈亮表示目前是在自動換檔狀
態。
[2] AVG ：燈亮表示目前的讀值為平均值狀
態。(CP-310 無此功能)
[3] SHIFT：燈亮表示目前鍵盤是在次功能區
亦即藍色功能。
[4] REM ：燈亮表示目前已進入遙控狀態。
[5] ERR ：燈亮表示遙控命令錯誤。
(16)頻率顯示器 ： 測量頻率顯示，最大顯示數字 99999Hz

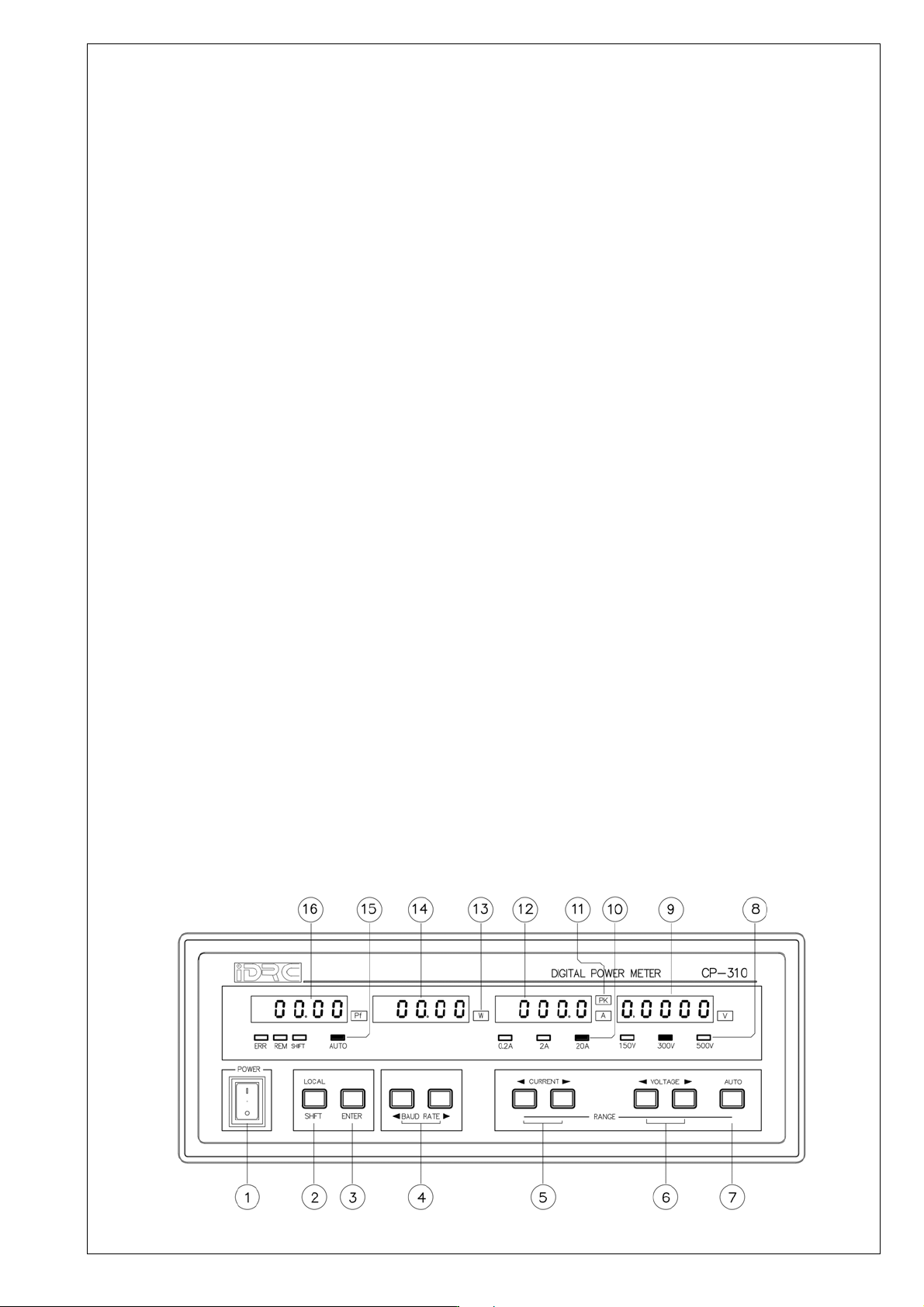

(FIG 4-1) CP-310 面板
PLFIG01.PCB
