GL-COVER (NOZZLE STATION,PART S CAMERA) GL-カ バー ( ノズル ステー ション 、パ ーツカ メラ) UH01843 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA3FB0 6 1 COVER カバー for NOZZLE ST ATION(M3,AIM…
For NOZZLE STATION M3,AIM)
ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ⏝M3,AIM)
For NOZZLE STATION
M6)
ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ⏝
M6)
For PARTS CAMERA
ࣃ࣮ࢶ࣓࢝ࣛ⏝
1 11
2
12
3
6
4
5
3
4
5
16
13
14
15
21
13
14
15
*/࢝ࣂ࣮ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥࠊࣃ࣮ࢶ࣓࢝ࣛ
GL-COVER (NOZZLE STATION,PARTS CAMERA)
UH01843
28
PTS- NAGL- 09. 1
GL-COVER (NOZZLE STATION,PARTS CAMERA)
GL-カバー (ノズルステーション、パーツカメラ)
UH01843
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA3FB06 1 COVER
カバー
for NOZZLE STATION(M3,AIM)
2 PB59275 1 COVER
カバー
3 M10113 2 MAGNET CATCH
マグネットキャッチ
TL-194-1168
4 H5273A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X005
5 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
6 PG02172 1 STOPPER
ストッパ
11 AA3FC06 1 COVER
カバー
for NOZZLE STATION(M6)
12 PB59264 1 COVER
カバー
13 M10113 2 MAGNET CATCH
マグネットキャッチ
TL-194-1168
14 H5273A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X005
15 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
16 PG02172 1 STOPPER
ストッパ
21 PZ23581 2 COVER
カバー
PARTS CAMERA COVER
29
PTS- NAGL- 09. 1
GL
1
2
5
3
4
6
7
8
9

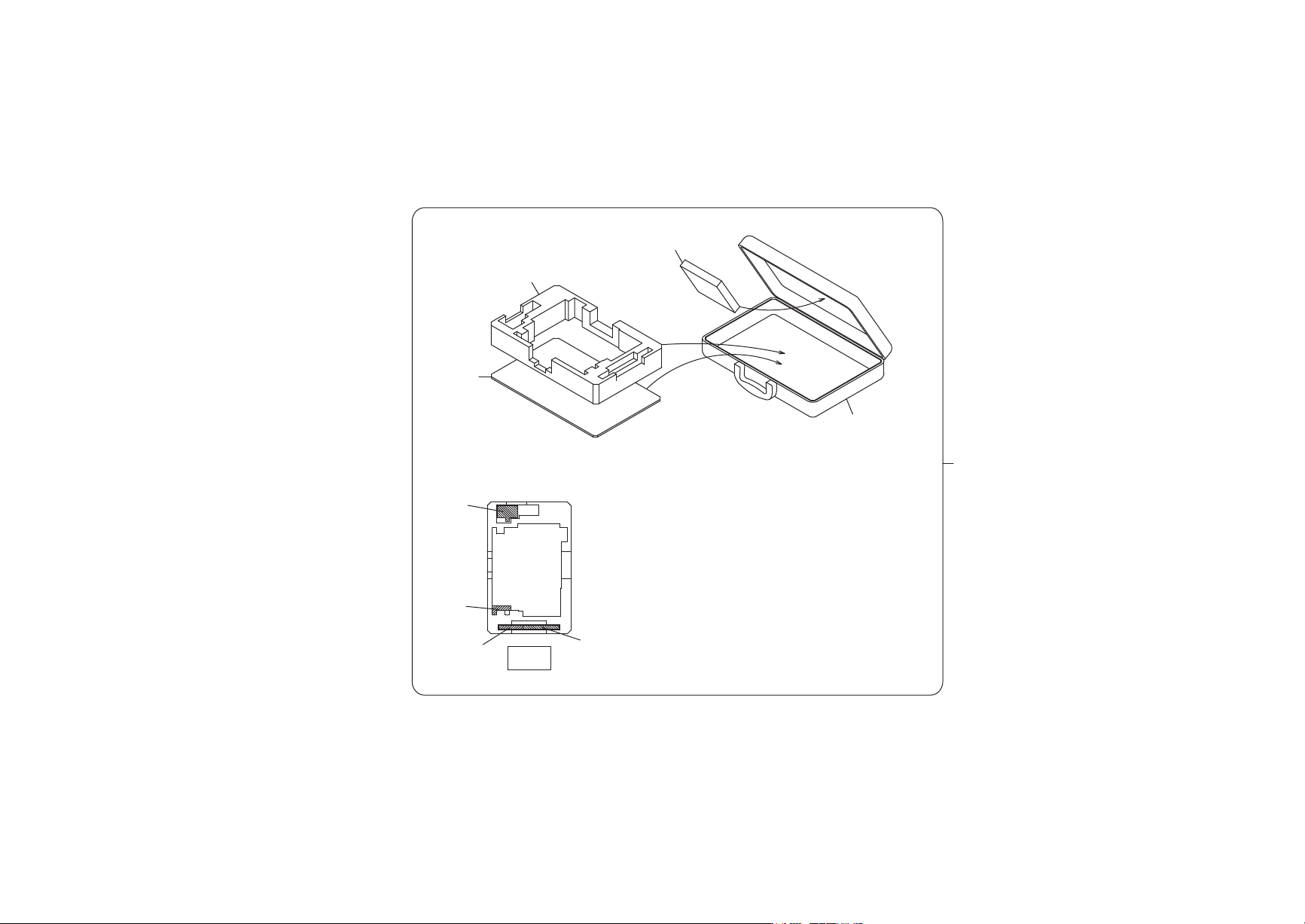

GL-HEAD CASE
*/࣊ࢵࢻ⣡⟽
30
