PTS-NAGL-09.1 - 第33页
GCU UK02410 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PB557 63 1 BODY 本体 1.1 H5275A 6 BOLT, HE X SOCKET ボルト 六角穴 M03X00 8 1.2 W 1021 A 6 W ASHER, LOC K ワッシャ スプリング 3M/M 2 A…

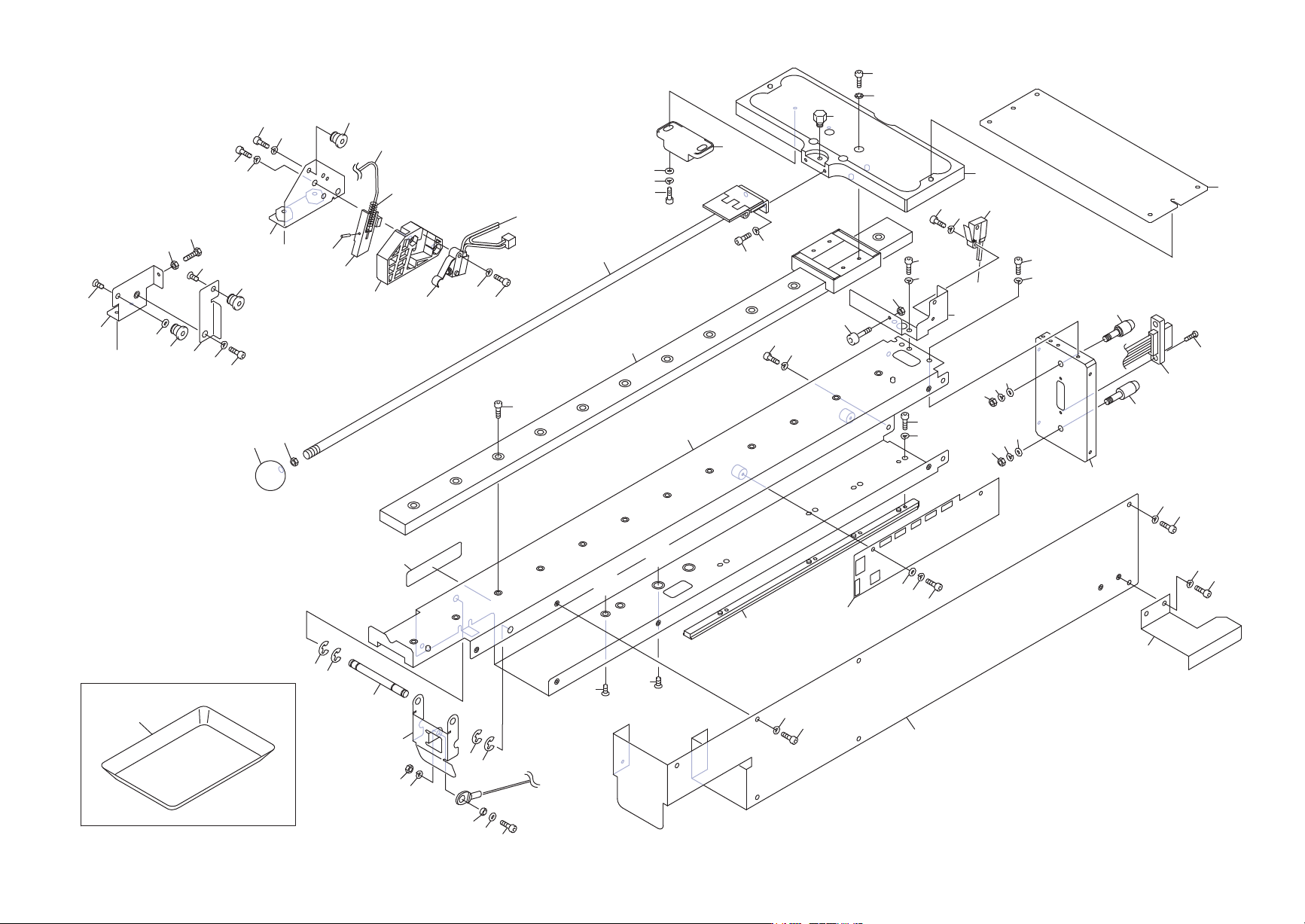

AA
BB
CC
CC
AA
BB
1
62
72
74
75
73
76
2
5
6
8
11
12
13
14
9
15
19
22
23
59
25
26
20
21
18
10
7
3
4
16
27
27
17
28
29
31
32
33
34
35
30
36
48
53
53.1
56
59
60
61
54
55
38
43
44
46
47
45
58
57
41
42
39
40
50
51
52
63
64
65
78
66
67
68
69
70
71
77
73.1
79
37
49
1.1
1.2
1.1
1.2
1.1
1.2
21.1
30
30
30
20
21
21.1
UK02410
GCU
32
PTS- NAGL- 09. 1
GCU
UK02410
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB55763 1 BODY
本体
1.1 H5275A 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
1.2 W1021A 6 WASHER, LOCK
ワッシャ スプリング
3M/M
2 AA93204 1 GUIDE
ガイド
3 H5273A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X005
4 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M
5 PB55772 1 COVER, SIDE
カバー サイド
6 H5275A 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
7 W1021A 8 WASHER, LOCK
ワッシャ スプリング
3M/M
8 PB46672 1 GUIDE
ガイド
9 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
10 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
11 XK05060 1 BOARD, PRINTED CIRCUIT
基板 プリント
12 H5268Z 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X008
13 W1020H 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M
14 W1039H 2 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5
15 PM88001 1 PLATE, BASE
プレート ベース
16 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
17 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
18 PM03958 1 PIN, ECCENTRIC
ピン 偏心
19 PM03967 1 PIN, ECCENTRIC
ピン 偏心
20 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
21 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
21.1 W1040S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｸﾛ)
22 K51757 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(ｽﾃﾝﾚｽ)
23 PB55801 1 BKT, SENSOR
ＢＫＴ センサ
25 H5275A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
26 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
27 H5494A 1 BOLT, STOPPER
ボルト ストッパ
UNAH3-10
28 PB20481 1 LEVER
レバー
29 PM90371 1 PIN
ピン
30 S1022A 4 CIR-CLIP
サークリップ
ST-EW- 4(ﾕﾆｸﾛﾒｯｷｼﾛ)
31 H5275A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
32 W1040R 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
33 PB03542 1 COLLAR
カラー
34 N10795 1 NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
35 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
36 PB56693 1 BKT
ＢＫＴ
37 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
38 PM03545 1 PIN
ピン
39 W1042A 1 WASHER, FLAT
ワッシャ 平
4W- 3
40 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
41 H5167A 1 BOLT, HEX
ボルト 六角
M03X016(ｸﾛｿﾞﾒ)
42 N10795 1 NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
43 PB56702 1 BKT
ＢＫＴ
44 H5287A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ
45 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M
46 PM03545 1 PIN
ピン
47 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
48 PB32575 1 BKT
ＢＫＴ
49 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008
33
PTS- NAGL- 09. 1
GCU
UK02410
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
50 PM03545 1 PIN
ピン
51 H5275A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
52 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
53 PM56376 1 CLAMPER
クランパ
53.1 H2039T 1 PIN, SPRING
ピン スプリング
φ1.5X 8
54 PZ11504 1 WIRE
ワイヤ
55 PZ02321 1 SPRING
スプリング
56 PH00545 1 BKT, CLAMP
ＢＫＴ クランプ
57 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010
58 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
59 PZ33571 1 SW, MICRO
ＳＷ マイクロ
60 H5277A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X012
61 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
62 XG00902 1 GUIDE, RAIL
ガイド レール
63 H5287A 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ
64 PM88023 1 PLATE
プレート
65 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
66 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M-3-L
67 H5137L 1 BOLT, STOPPER
ボルト ストッパ
STEHN7
68 M1012T 1 MAGNET CATCH
マグネットキャッチ
TL-268
69 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
70 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
71 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3
72 PB57712 1 LEVER
レバー
73 N2118T 1 GRIP
握り
PB20X6(ｸﾛ)
73.1 N10798 1 NUT, HEX
ナット 六角
M06(3ｶｸﾛ)
74 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
75 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
76 T5087A 1 TRAY
トレイ
ｽﾃﾝｶｸｶﾞﾀﾊﾞｯﾄ8(4-5309-01)
77 RH04751 1 HARNESS
ハーネス
78 XK03210 1 BOARD, PRINTED CIRCUIT
基板 プリント
79 PX04701 1 SEAL, BAR CODE
シール バーコード
unit serial number
34
PTS- NAGL- 09. 1
