4. 生产准备 SYS-NXT3c-007S0 86 NXT III/NXT IIIc 系统手册 2. 请慢慢地推动 PCU-2(c )，将导轨插入基座的开口部 。 3. PCU-2(c) 如果正确地插入，就会自动地夹紧。 4. 请按下料站托架拆除按钮。松开料 站托架。 01SYS-0688
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 85

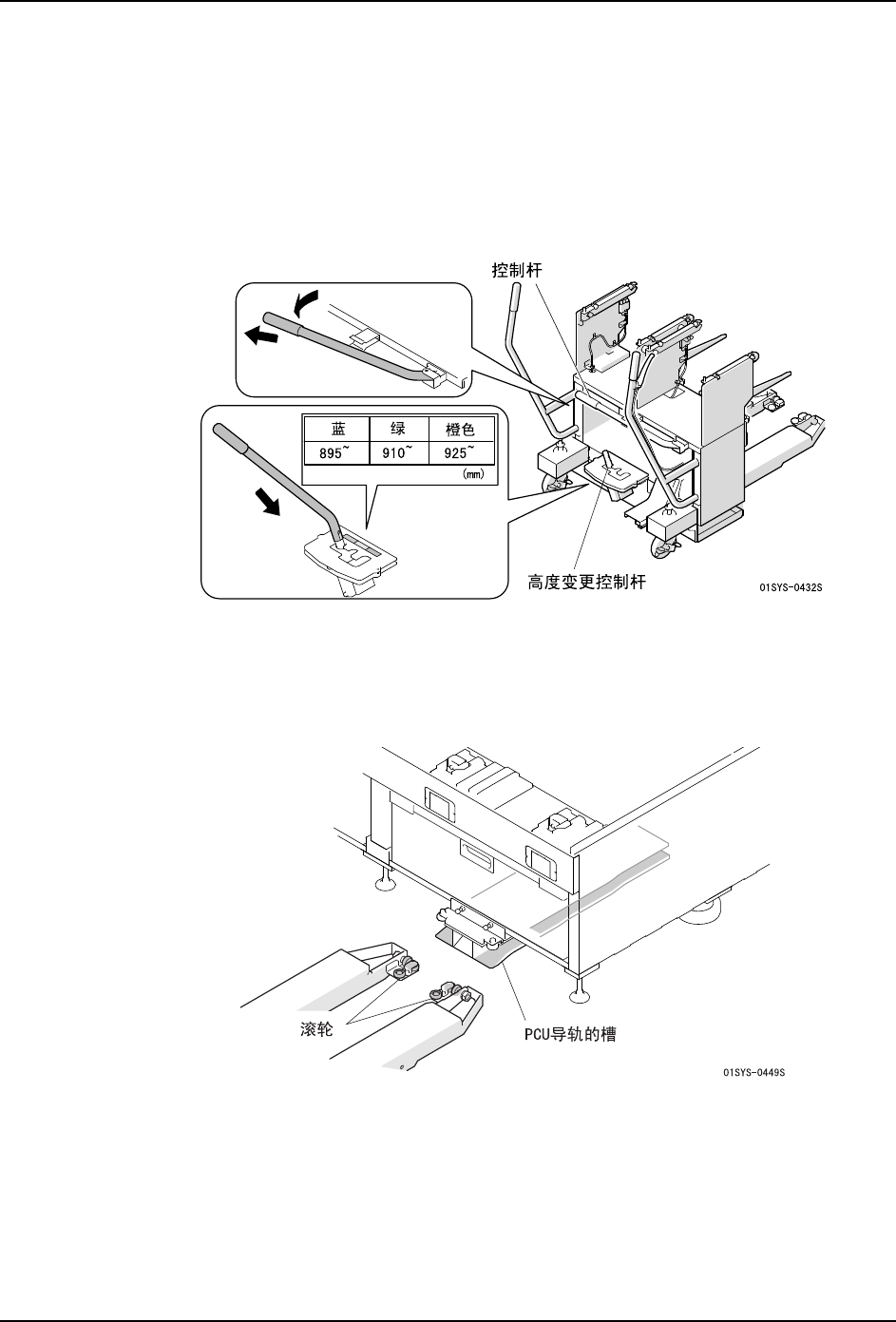

调节 PCU-2/PCU-2c 高度
请对照电路板搬运高度，调节 PCU-2/PCU-2c 的高度。
1. 请确认贴在基座正面的搬运高度识别标签的颜色。
2. 请将控制杆套到高度变更控制杆上。请将高度变更控制杆拨到与基座上的标签颜色相同
的挡位。
3. 请将控制杆设置到原来的位置。
拆除料站托架
这里说明 M3-3 模组的操作。M6-3,M3-3c,M6-3c 模组也是同样步骤。
1. 请将 PCU-2(c) 前端的滚轮慢慢地插入 PCU 导轨的槽内。
4. 生产准备 SYS-NXT3c-007S0
86 NXT III/NXT IIIc 系统手册

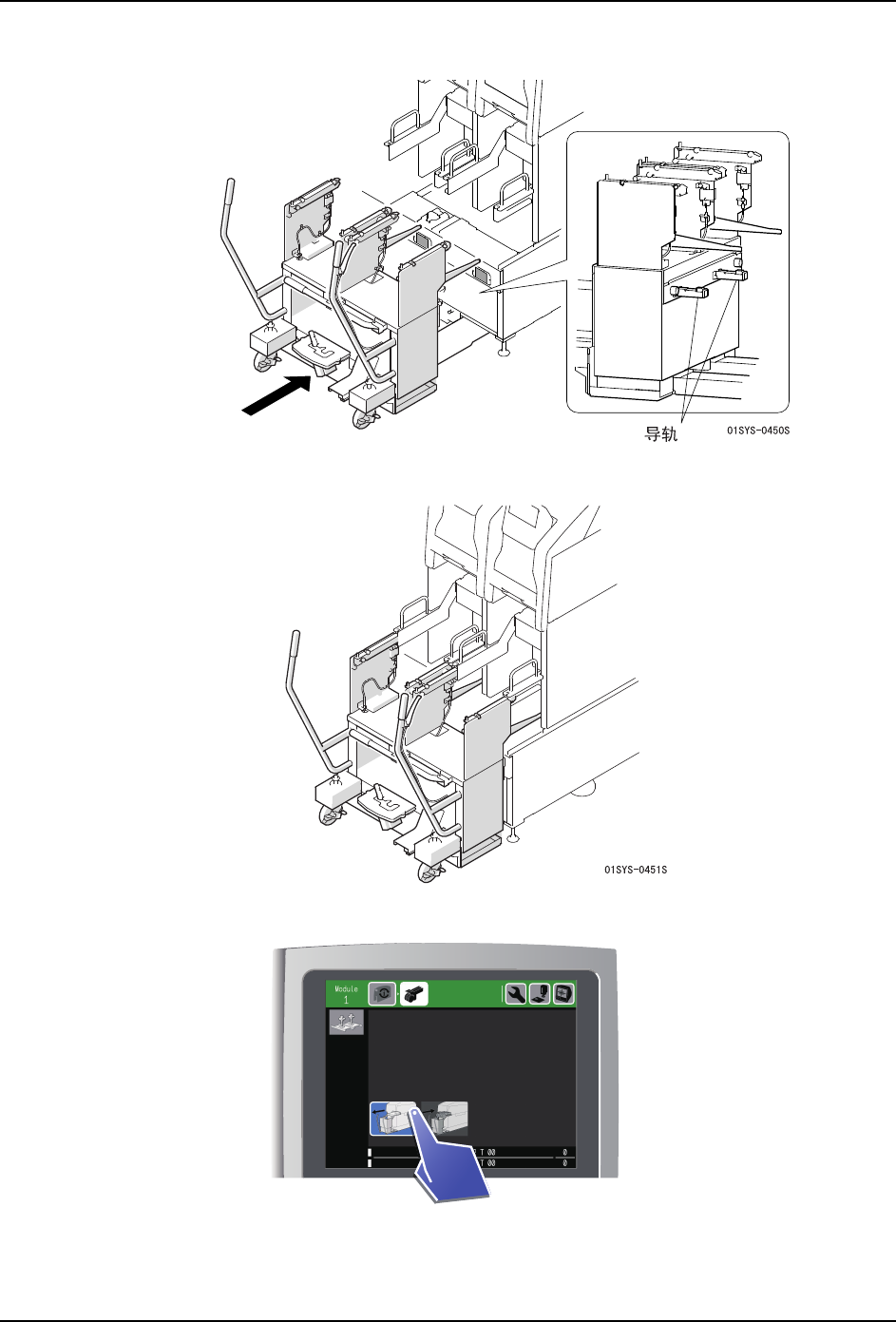

2. 请慢慢地推动 PCU-2(c)，将导轨插入基座的开口部。
3. PCU-2(c) 如果正确地插入，就会自动地夹紧。
4. 请按下料站托架拆除按钮。松开料站托架。
01SYS-0688
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 87

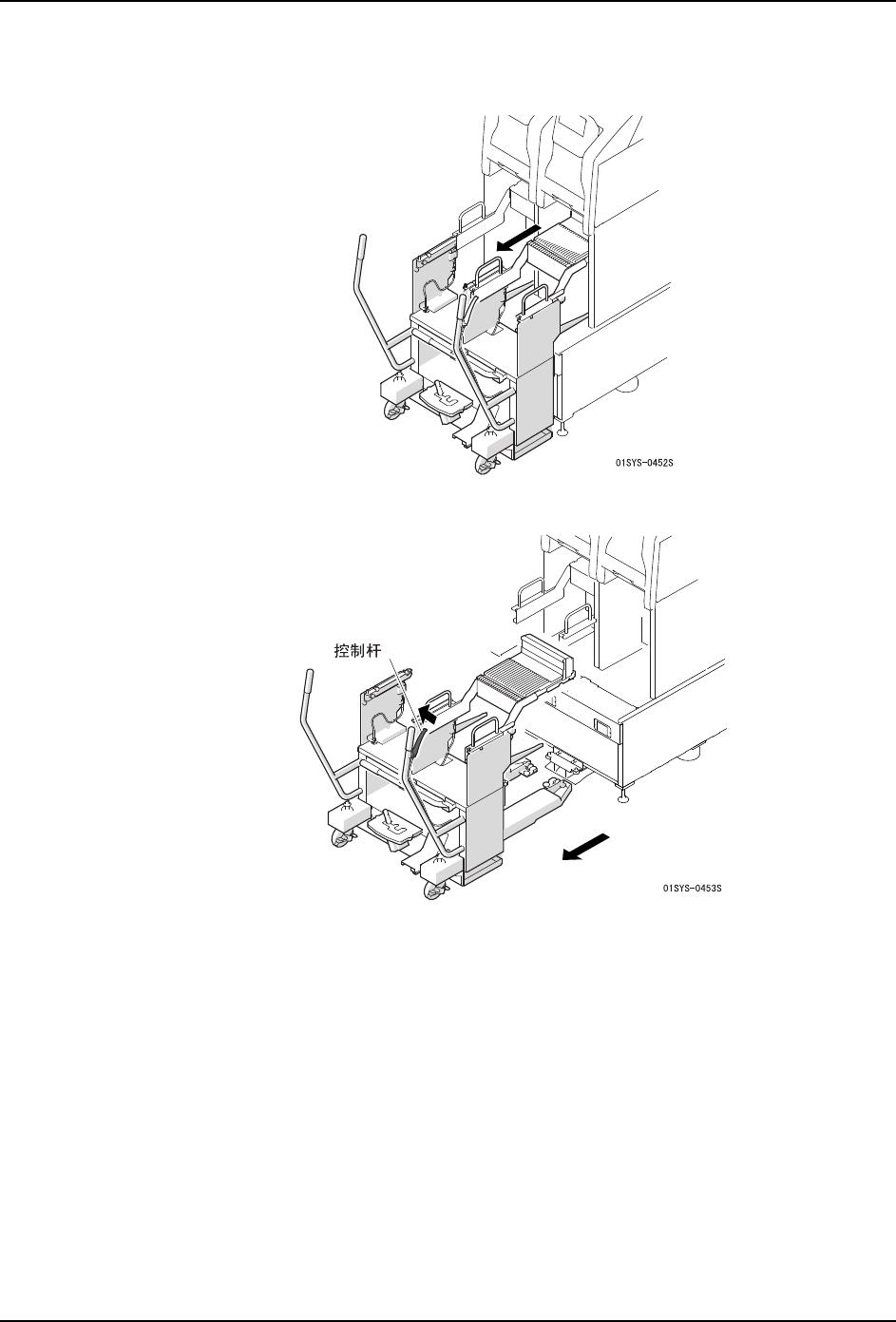

5. 请拉出料站托架，安装到 PCU-2(c) 上。
备注 )请拉出至 PCU-2 锁定料站托架。
6. 请握住手柄慢慢拉出 PCU-2(c)。
