SYS-NXT3c-007S0 4. 生产准备 NXT III/NXT IIIc 系统手册 89 4. 请踏下踏板，将料站托架推入模组内。备注 )自动夹紧料站托架。 5. 请握住手柄慢慢拉出 PCU-2(c)。 6. 请按下安装供料器的料槽 No. 的安装按钮。备注 ) 请按下所有红色 LED 亮灯的按钮。 01SYS-0666

4. 生产准备 SYS-NXT3c-007S0

88 NXT III/NXT IIIc 系统手册

安装料站托架

这里说明 M3-3 模组的操作。M6-3,M3-3c,M6-3c 模组也是同样步骤。

1. 请将 PCU-2(c) 前端的滚轮慢慢地插入 PCU 导轨的槽内。

2. 请慢慢地推动 PCU-2(c)，将导轨插入基座的开口部内。

3. 请将搭载了供料器的 PCU-2(c) 插入到模组内。

6<66

ᇐ䔼

6<66

SYS-NXT3c-007S0 4. 生产准备

NXT III/NXT IIIc 系统手册 89

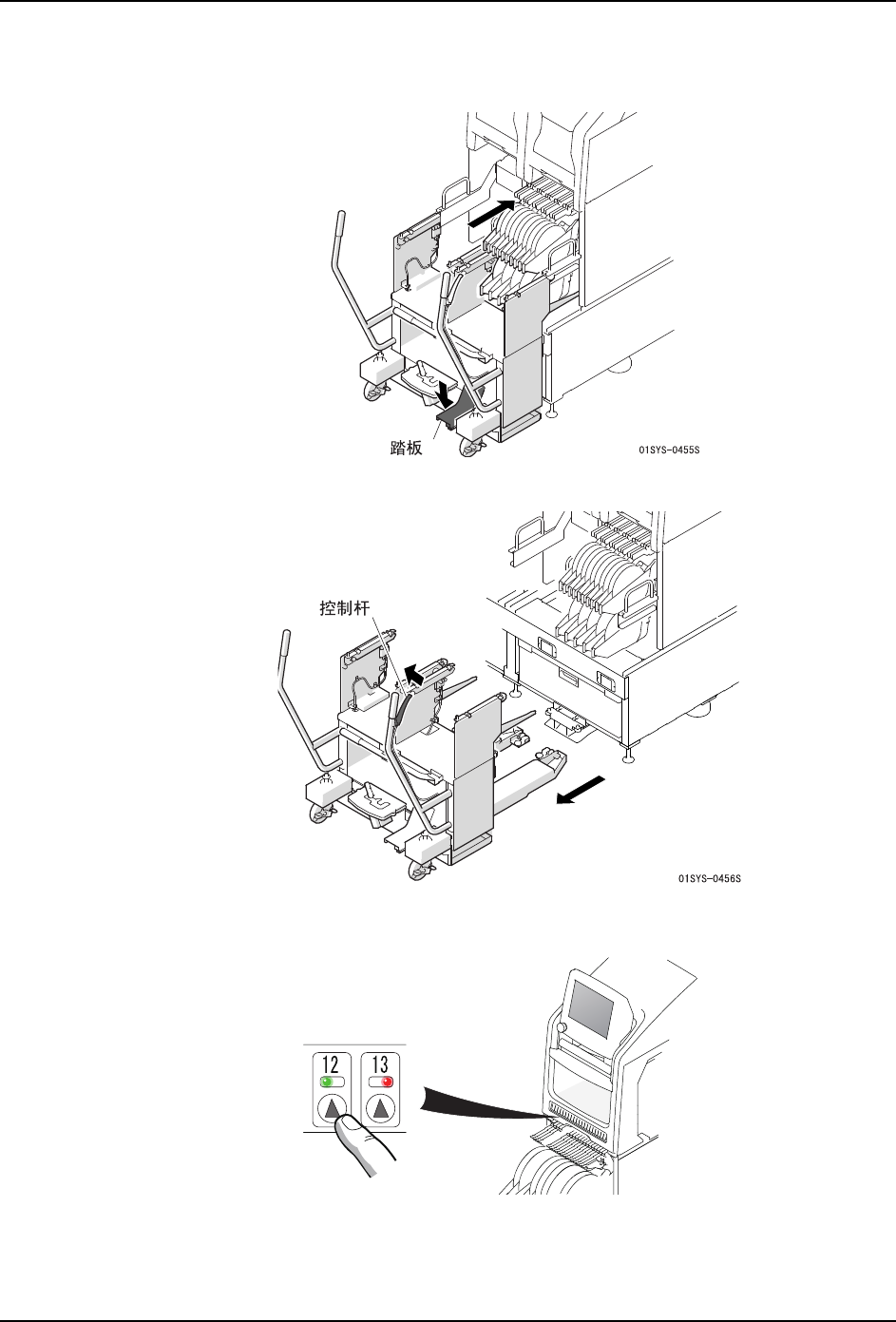

4. 请踏下踏板，将料站托架推入模组内。

备注 )自动夹紧料站托架。

5. 请握住手柄慢慢拉出 PCU-2(c)。

6. 请按下安装供料器的料槽 No. 的安装按钮。

备注 ) 请按下所有红色 LED 亮灯的按钮。

01SYS-0666

4. 生产准备 SYS-NXT3c-007S0

90 NXT III/NXT IIIc 系统手册

4.5 更换供料器

提前在供料器上安装料带。料带的安装方法请参照 FUJI 智能供料器手册。

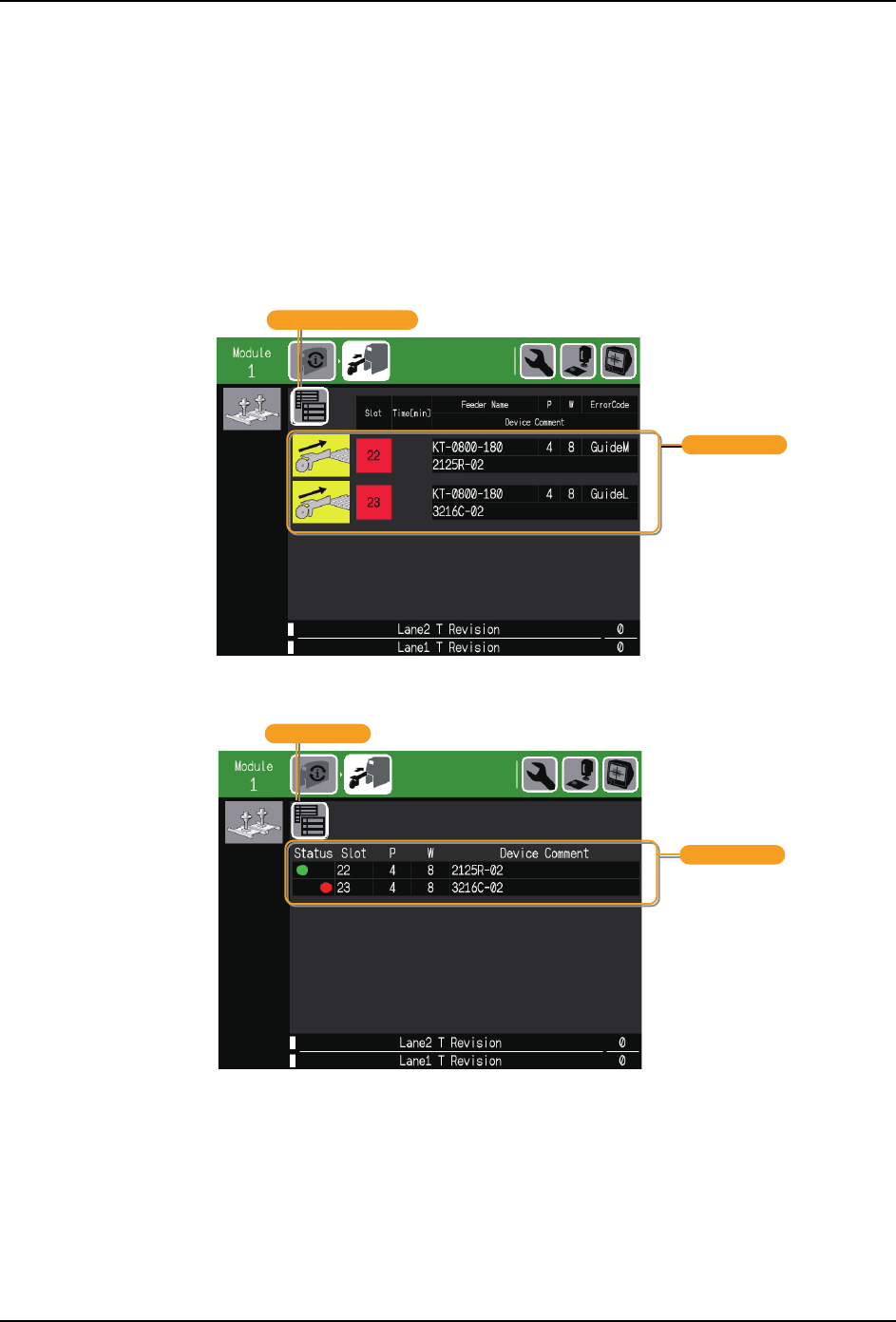

4.5.1 供料器更换向导画面

供料器更换向导画面有[图标显示]和[列表显示]的2种类型。按下切换按钮就可以切换

两个画面。

·图标显示

·列表显示

在 [ 图标显示 ] 画面上，可以知道哪个供料器需要更换。

在 [ 列表显示 ] 画面上，可以知道安装供料器的位置。供料器数量多的时候，请滚动列表查

看所有的供料器信息。

备注 ) 请根据作业向导画面的指示进行供料器更换操作。也可以在生产期间进行供料器的更

换。另外，此处虽然说明了料带供料器的拆除和安装方法，对于管装供料器的步骤也

同样如此。

01SYS-0689S

࠽ᦘ⭱䶘᤿䫤

ᯏ″ؗᚥ

ᯏ″1R

בᯏಞ੃

䘷ᯏ䰪䐓

ᯏᑜᇳᓜ

䇴༽༽⌞

01SYS-0690S
