SYS-NXT3c-007S0 4. 生产准备 NXT III/NXT IIIc 系统手册 93 4.5.3 连接料盘装置 -LT/-LTC 的模组向导画面 在连接料盘装置 -LT/LT C 的模组中， 需要同时安装料盘元件和供料器元件的时候， 优先显示 料盘安装向导。 这时完成料盘安装或按下供料器 安装按钮，就会切换到供料器安装 向导。 上下料盘箱中的某一个已 完成补料并可以生产时， 显示优先补料的供料器的向导画面。 这时 按下供料器…
4. 生产准备 SYS-NXT3c-007S0
92 NXT III/NXT IIIc 系统手册

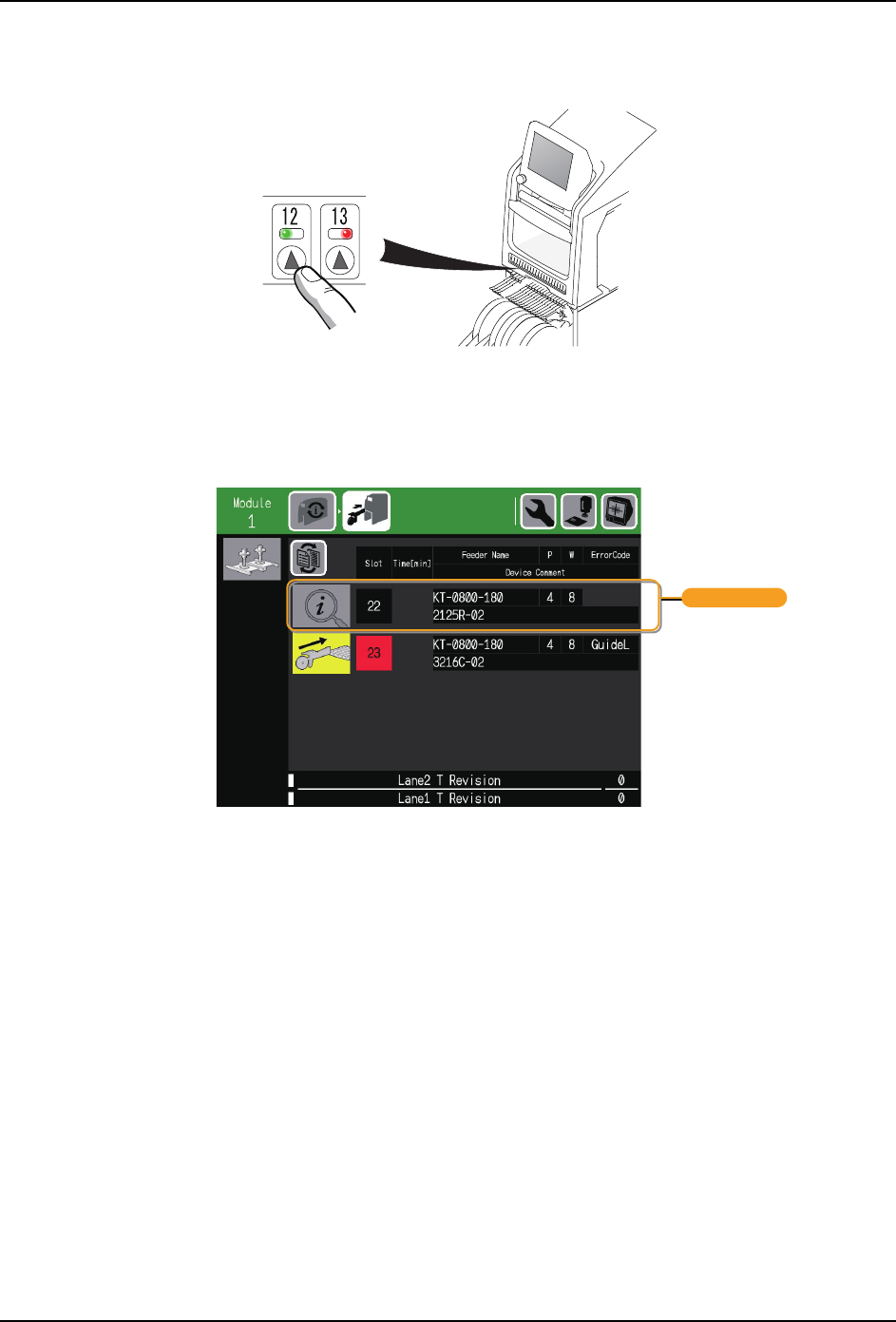

4. 供料器安装结束后，请按下安装供料器的料槽 No. 的安装按钮。如果安装类型以及间距
正确的安装供料器后，LED 就会变为绿色。
备注 )使用了 Fujitrax Verifier 时，则不需要该操作
安装供料器后，按下正面门上的安装按钮后，在向导画面上就会显示安装结束的料槽信息。
再次按下后就会消去安装信息的显示。
01SYS-0666
01SYS-0691S
ᆿ㻻ؗᚥ
ᯏ″
1R
בᯏಞ
䘷ᯏ䰪䐓
ᯏᑜᇳᓜ
䇴༽༽⌞
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 93
4.5.3 连接料盘装置 -LT/-LTC 的模组向导画面
在连接料盘装置 -LT/LTC 的模组中，需要同时安装料盘元件和供料器元件的时候，优先显示
料盘安装向导。
这时完成料盘安装或按下供料器安装按钮，就会切换到供料器安装向导。
上下料盘箱中的某一个已完成补料并可以生产时，显示优先补料的供料器的向导画面。这时
按下供料器安装按钮切换到供料器安装向导。
显示供料器安装向导的时候，按下画面内的料盘安装按钮就恢复到料盘元件补料向导。
供料器的安装方法与安装到料站平台时的方法相同。请正确地插入到料盘装置 -LT/LTC 的供
料器料槽中。
备注 )在安装了供料器后，当从模组上拆除料盘
装置
-LT
/
LTC 后，供料器也一起拆除。因此，
在将拆除的料盘
装置
-LT
/
LTC 重新安装到模组中后，请按下安装了供料器的料槽 No. 的
安装按钮。（Verify OFF 时）
01SYS-0729
01SYS-0730
4. 生产准备 SYS-NXT3c-007S0
94 NXT III/NXT IIIc 系统手册
4.5.4 运用供料器自由配置功能时的操作
这里，说明运用供料器自由配置功能时的供料器拆除和安装作业。
需要安装到料站上的供料器请在以下的其中一个显示画面上进行确认。根据 KIT Handy 的有
无及 PC 的配置位置，以最合适的方法进行确认。
a. 机器的操作画面
b. KIT Handy
c. KIT Manager
备注 )创建了与元件料卷间的组合信息的供料器已经准备着，而不需要进行快速验证时，请
在机器的操作画面上进行确认。如果要安装进行快速验证的供料器时，请在 KIT Handy
或 KIT Manager 的画面上进行确认。

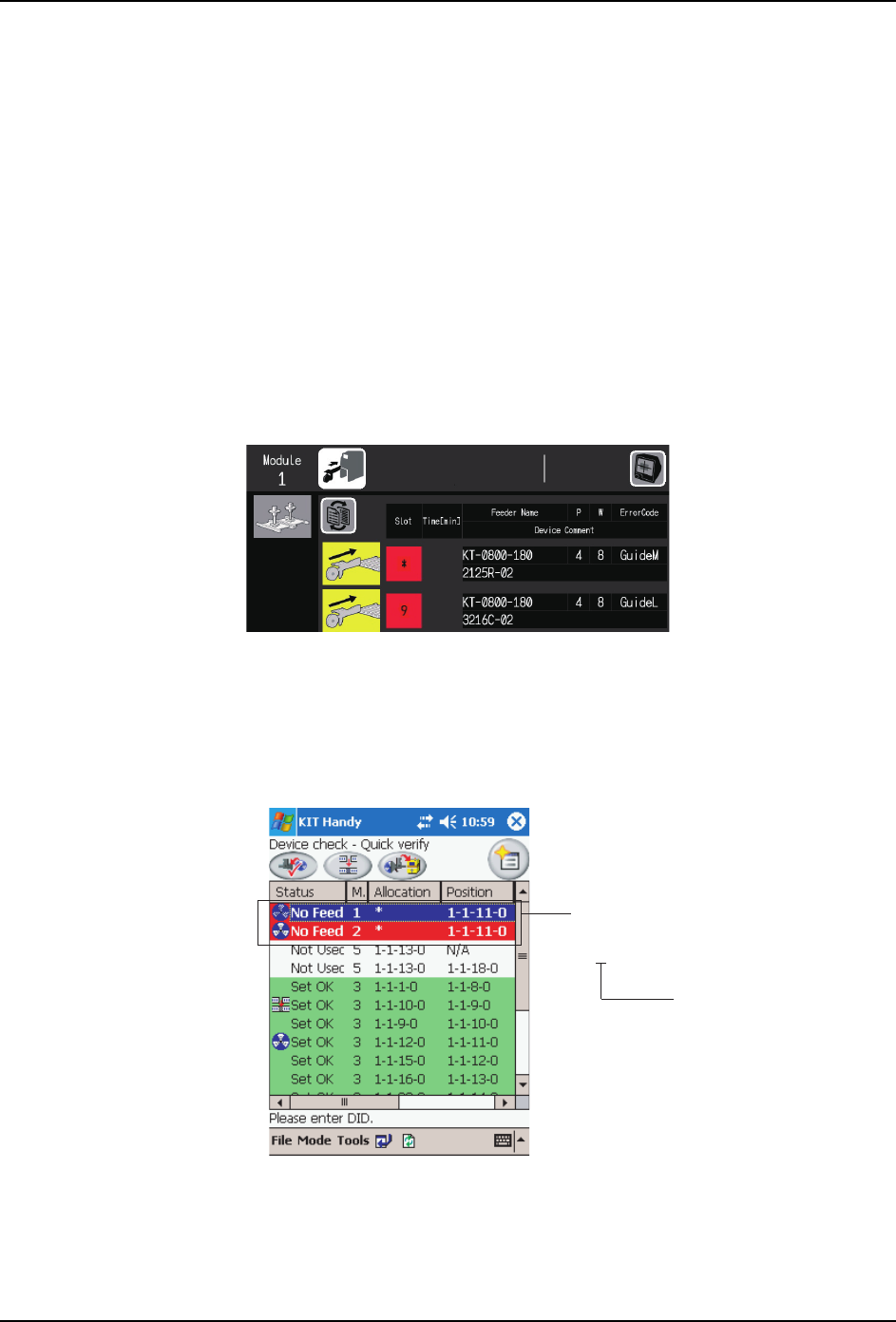

操作画面上所显示的供料器安装向导与没有使用自由配置功能时相同。另外，Job 中指定的
料槽上已经安装了供料器时，就会在料槽号码的地方显示 [* （星号）]。
备注 )如果 Job 中指定的料槽上没有安装供料器时，显示料槽号码。上述向导虽然显示了料
槽 9，但是可以安装在任意的料槽上。
KIT Handy 中的向导可以在元件状态列表的 [Status] 中进行确认。对于需要供料器的料槽，
在 [Allocation] 上显示 [* （星号）]。如果是 KIT Manager，在列表预览中请确认 [* （星
号）] 的显示。
备注 )上述向导表示需要安装 Job 中所指定的料槽 11 的供料器。
01SYS-0692
