NXT-III-IIIC 系统手册 - 第122页
SYS-NXT3c-007S0 4. 生产准备 NXT III/NXT IIIc 系统手册 101 6. 完成所有的补料后，就会显示 COMPLETE 按钮按下的向导画面。 7. 请拿住捏手，放下托架挡块。 8. 请关闭正 面门，按下 COM PLETE 按钮。 备注 )请轻轻关闭正面门，以免料盘装置装置 -LT 受到冲击。 01SYS-0734 6<6 ᤣ 6<6 &203/(7( ᣝ…
4. 生产准备 SYS-NXT3c-007S0
100 NXT III/NXT IIIc 系统手册

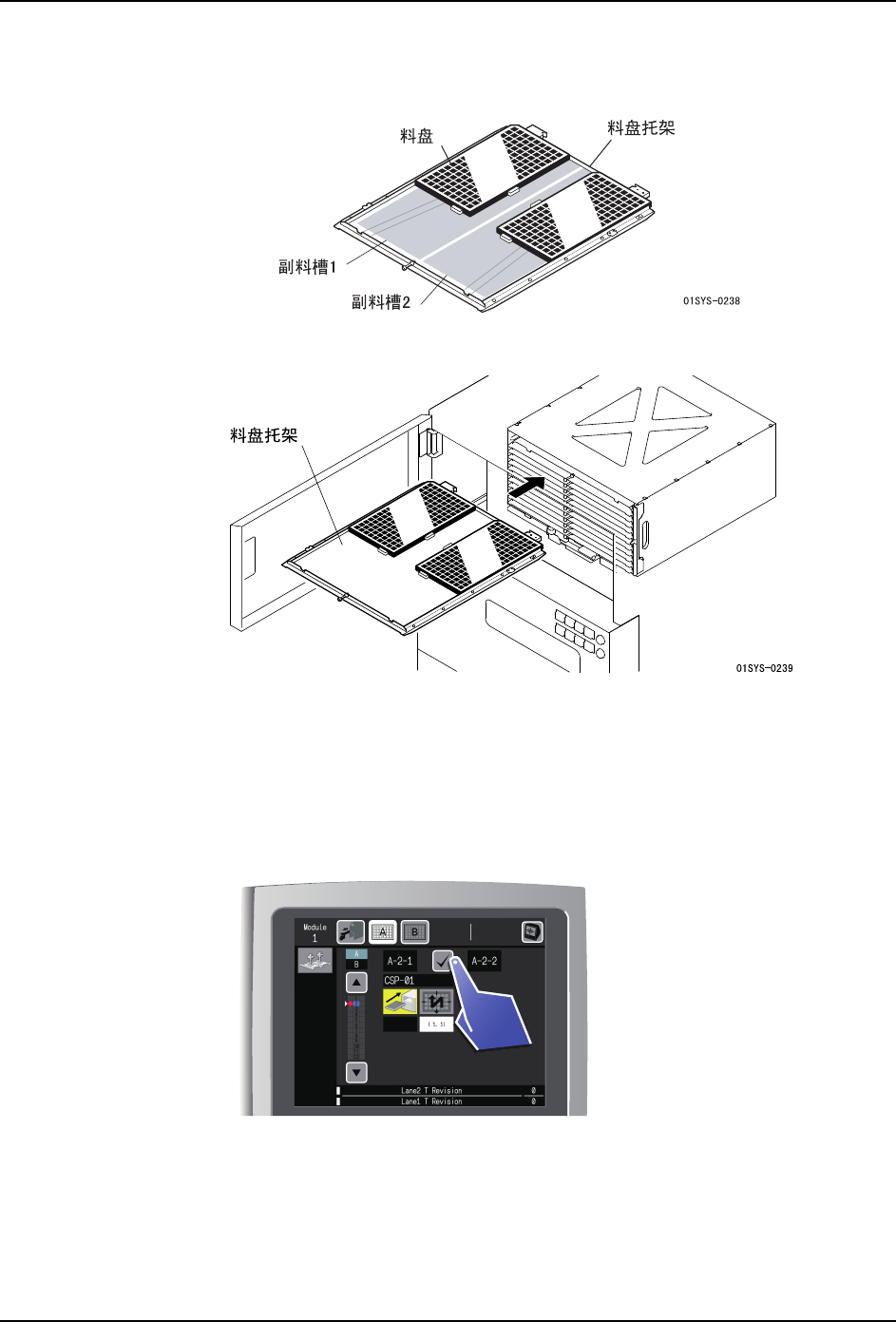

将料盘元件插入料槽内
1. 将料盘安装到料盘托架上。
2. 将料盘托架安装到对象料槽上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )如果变更补料料槽的顺序时，按下画面内的选择料槽按钮，变更选择料槽后请安装料
盘
。
3. 在此处指定最初吸取的元件。请参照 "4.6.4 指定料盘元件的吸取开始点 "。
4. 请选择已补料料槽的状态下，按下料盘安装按钮。
备注 )如果运用了 Fujitrax Verifier，则不需要 3. 项和 4. 项的操作。
5. 如果有其他料槽的料盘更换的向导，请重复此前的作业。
01SYS-0735
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 101

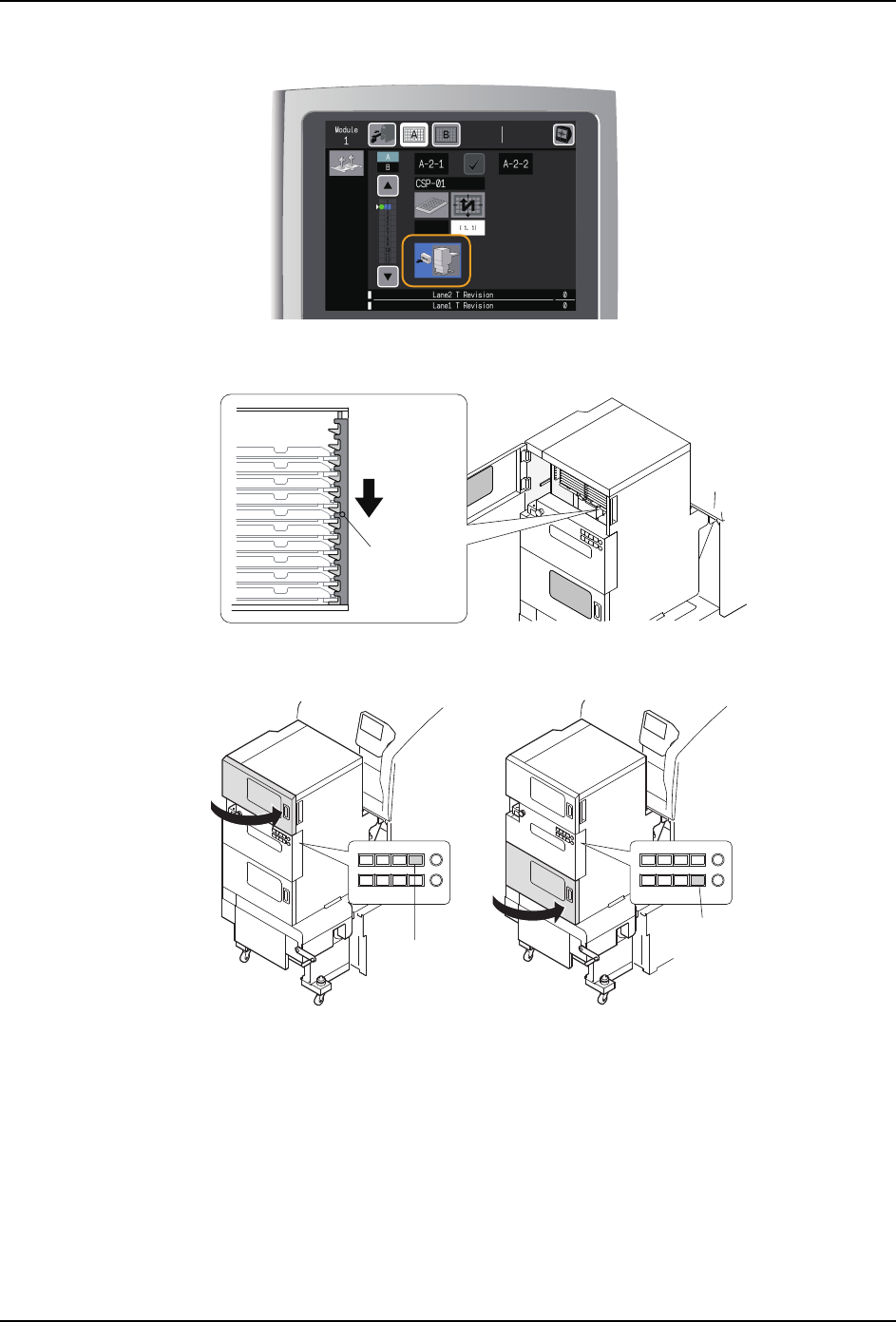

6. 完成所有的补料后，就会显示 COMPLETE 按钮按下的向导画面。
7. 请拿住捏手，放下托架挡块。
8. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置装置 -LT 受到冲击。
01SYS-0734
6<6
ᤣ
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
4. 生产准备 SYS-NXT3c-007S0
102 NXT III/NXT IIIc 系统手册
4.6.3 成批更换料盘装置
料盘装置 -LT 可以拆装上下的料盘箱。通过已安装料盘的料盘箱安装到料盘装置 -LT 中，可
以缩短换线时间。
拆除料盘装置
1. 请按下 MAGAZINE CLAMP 按钮。料盘箱有上下 2 个。请按下要更换料盘装置的一侧的按
钮。
备注 )解除安装在料盘装置 -LT 中的料盘箱的夹紧。
注意
更换时，请务必注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
01SYS-0693
㧔Ϟջ㧕
6<6
0$*$=,1(
&/$03ᣝ䪂
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
