4.6.5 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘装置 -LT 时，请注
意方向。
2. 料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出料盘高
度的元件等。
3. 请不要将料盘托架斜着插入料盘装置 -LT。
4. 在开闭上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中跳出。从安全上
考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。
4.6.6 料盘高度异常向导
所安装的料盘高度异常时，机器进行料盘高度异常向导。
a. 高度异常
b. 相邻高度异常
请取出已安装的料盘，按下操作画面的料盘安装按钮。
01SYS-0738
01SYS-0739
4. 生产准备 SYS-NXT3c-007S0
110 NXT III/NXT IIIc 系统手册
4.6.7 使用高度超过 25.4 mm 元件时的注意事项
1. 需要专用的料盘单元 -LT （对应 1.5 英寸）。如果将标准的料盘单元 -LT 安装到机器
上，那么在校正后将显示出换线的向导。
2. 1 个料盘占用料盘箱内 4 个料槽。使用动态次料站功能时也请预备 4 个空料槽以备进行
料盘的补充。
01SYS-1019
01SYS-1020
4slots
4slots
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 111
4.7 安装料盘元件 （料盘装置 -LTC）
请按照向导画面，安装料盘元件。
4.7.1 料盘安装向导画面

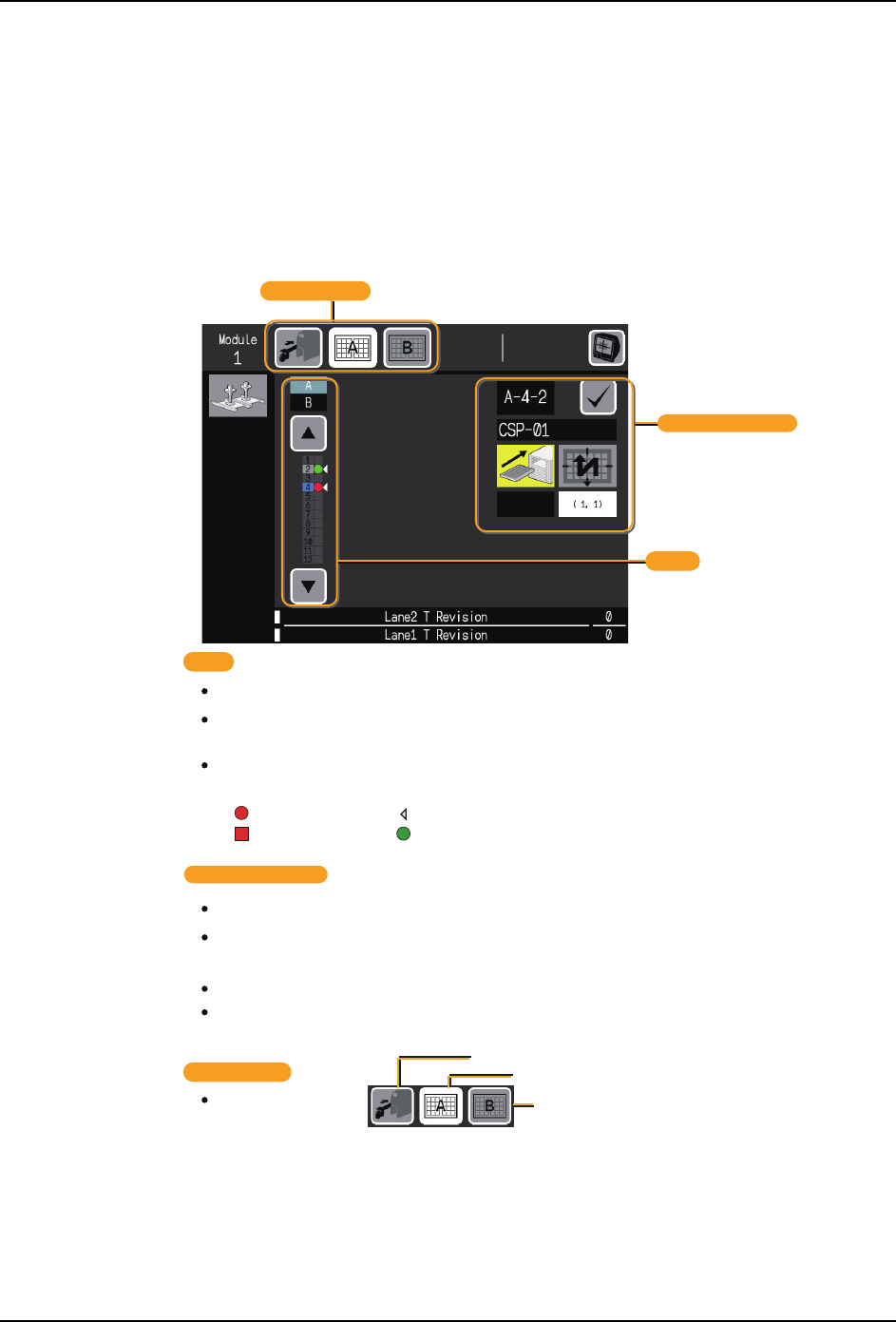

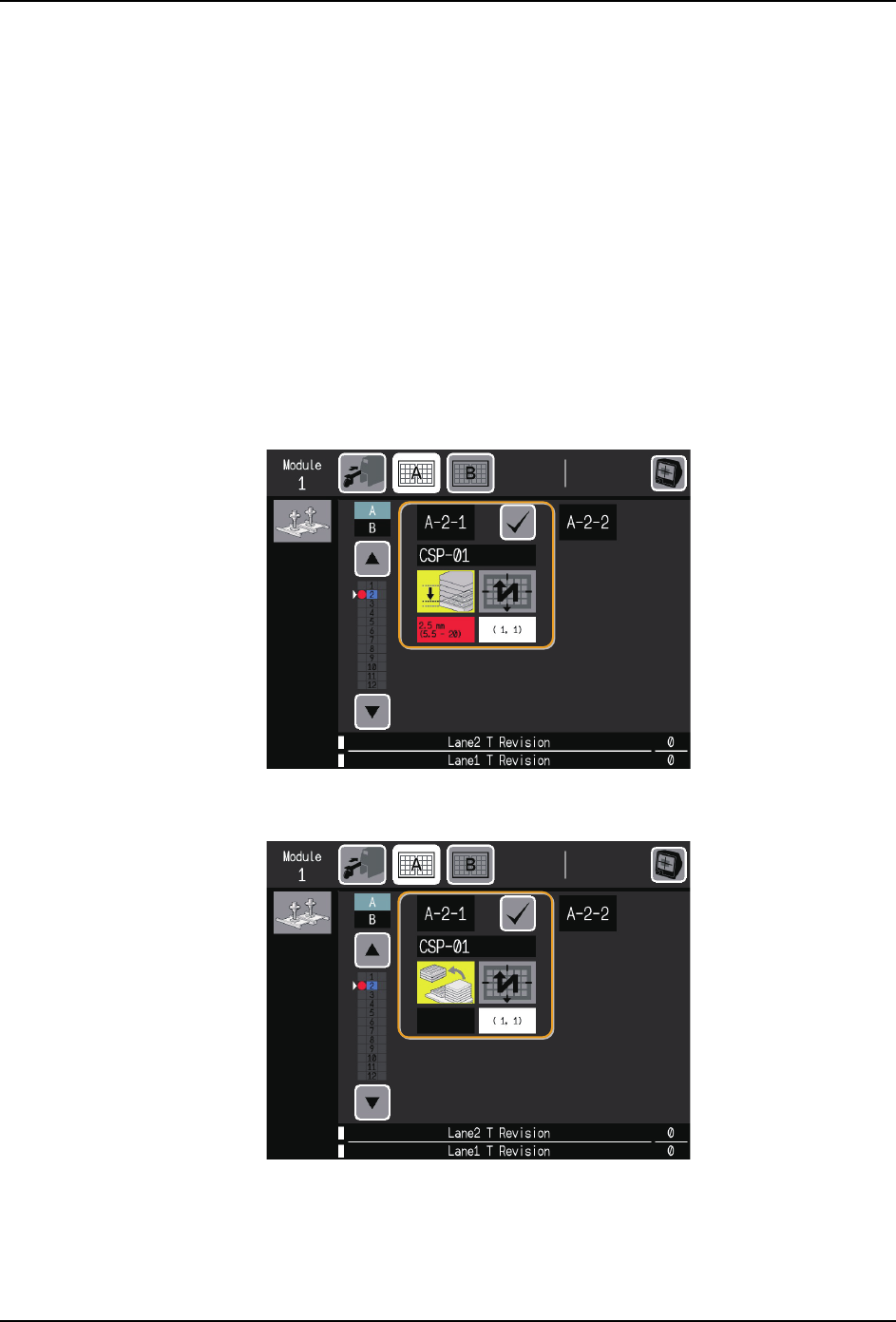

没有运用 Fujitrax Verifier 和运用了 Fujitrax Verifier 时的作业向导的显示有区别。
运用了 Fujitrax Verifier 时
01SYS-0741S
