4.10.2 拆除和安装吸嘴
1. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 将吸嘴置放台的手柄向模组前方倾斜，把置放台的前半部分向上抬起并拆除。
3. 准备好要安装到机器上的吸嘴置放台。
4. 滑动平板，补充必要的吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
01SYS-0926
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 143
5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-3 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 自动地引入并夹紧模组。如果没有夹紧时，请将模组稍微朝身体侧拉回一些后重新推
入。
备注 )对于拆除了料盘装置的模组，之后会显示料盘装置安装向导，请根据向导安装料盘装
置。
10.完成吸嘴的更换作业。保管卸下的吸嘴时，请在湿度低 30% 的环境下保管。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
4. 生产准备 SYS-NXT3c-007S0
144 NXT III/NXT IIIc 系统手册

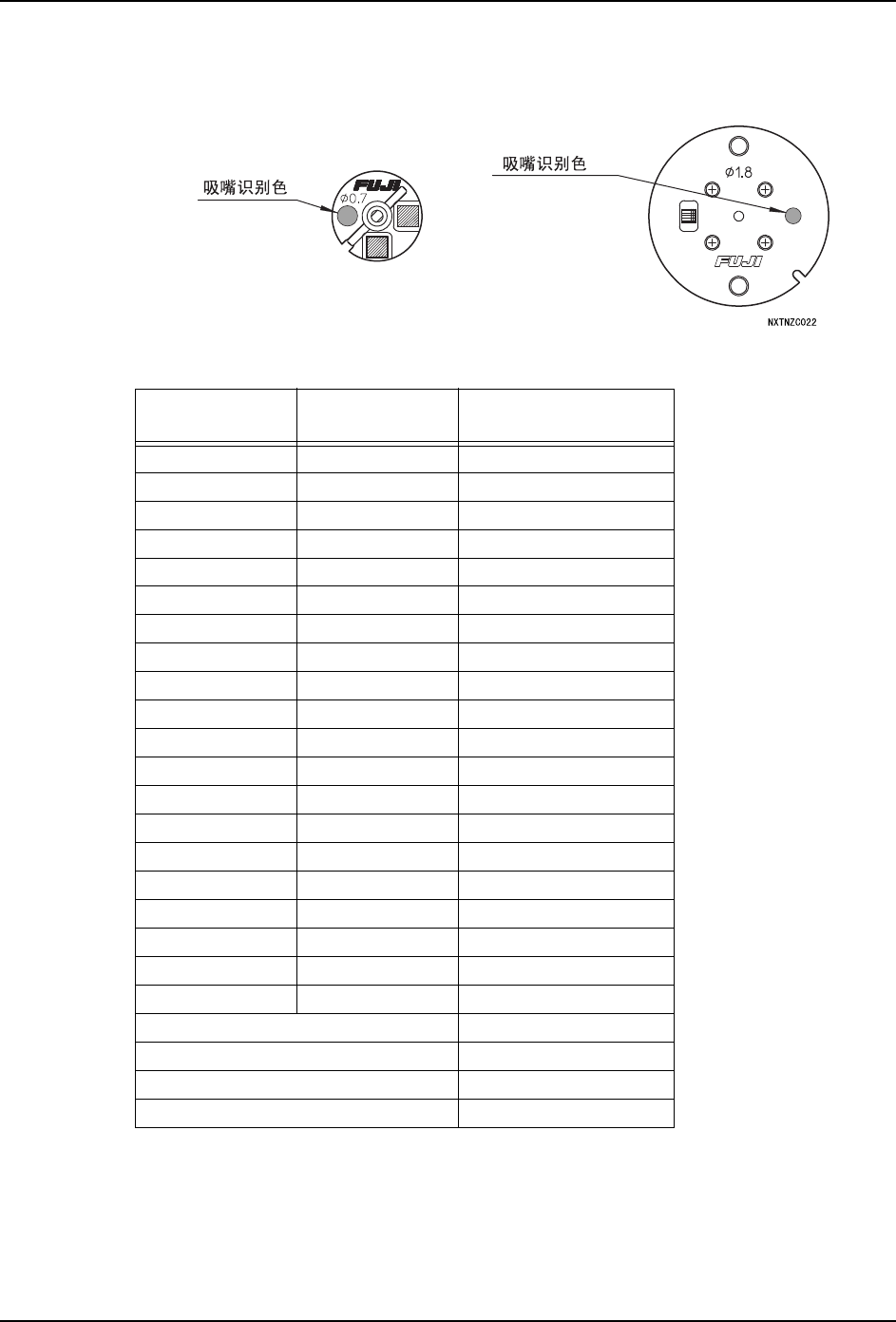

4.10.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
H01/H02(F)
备注 )
1.HBC 是混合校正 （Hybrid calibration）的简称。
2.如果安装带橡胶垫的吸嘴 （2.5G, 5.0G 等）时，无法使用有无元件确认功能。
吸嘴尺寸 识别色
H01/H02(F) 用吸嘴
(ID)
φ 1.0 粉 AA0ASxx (L13)
φ 1.3 绿 AA068xx (L14)
φ 1.3 MELF 橙 AA0MZxx (L34)
φ 1.8 淡蓝 AA0HLxx (L15)
φ 1.8 MELF 橙 AA11Rxx (L35)
φ 2.5 紫色 AA0HMxx (L16)
φ 2.5 MELF 橙 AA0MLxx (L36)
φ 2.5 G 紫色 AA084xx (L56)
φ 3.7 黄绿色 AA0HNxx (L17)
φ 3.7 G 黄绿色 AA085xx (L57)
φ 5.0 浅紫色 AA0HRxx (L18)
φ 5.0 G 红色 AA072xx (L58)
φ 7.0 浅紫色 AA080xx (L19)
φ 7.0 G 绛红色 AA073xx (L59)
φ 10.0 浅紫色 AA081xx (L20)
φ 10.0 G 深蓝色 AA074xx (L60)
φ 15.0 浅紫色 AA082xx (L21)
φ 15.0 G 白色 AA075xx (L61)
φ 20.0 浅紫色 AA083xx (L22)
φ 20.0 G 灰色 AA076xx (L62)
治具 AA05Zxx (J03)
治具 （角度补正用）） AA50Sxx (J08)
治具 （使用于 HBC 玻璃元件） AA78Exx (J11)
治具 （使用于 HBC 芯片元件） AA78Fxx (J12)
