4. 生产准备 SYS-NXT3c-007S0 150 NXT III/NXT IIIc 系统手册 4.10.4 吸嘴置放台一览表 所使用的吸嘴置放台的种类如下 。 备注 )料盘 LT/LTC 和料盘 M 分别是料盘装置 -LT/LTC 和料盘装置 -M 的简称。 识别记号 （收存格数） 对应工作头 备注 NC03B (3） H01/H02(F) NC08B (8） M6-3(c) NC8LB (8） 料盘 LT/LT C NCPTA …
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 149
H12L
备注 )
1.HBC 是混合校正 （Hybrid calibration）的简称。
2.如果安装带橡胶垫的吸嘴 （2.5G, 5.0G 等）时，无法使用有无元件确认功能。
吸嘴尺寸 识别色 H12L 用吸嘴 (ID)
φ 0.3 灰色 2AGTNT0022xx (SA1)
φ 0.4 黄色 2AGTNT0025xx (SA5)
φ 0.7 蓝色 2AGTNT0023xx (SA2)
φ 1.0 粉 2AGTNT0026xx (SA8)
φ 1.3 绿 2AGTNT0027xx (SA9)
φ 1.8 淡蓝 2AGTNT0028xx (SAA)
φ 2.5 紫色 2AGTNT0024xx (SA3)
φ 3.7 黄绿色 2AGTNT0029xx (SAB)
φ 5.0 浅紫色 2AGTNT0030xx (SAC)
治具 2AGTNT0021xx (J61)
治具 （角度补正用） -
治具 （使用于 HBC 玻璃元件） -
治具 （使用于 HBC 芯片元件） 2AGTNT0031xx (J63)
4. 生产准备 SYS-NXT3c-007S0
150 NXT III/NXT IIIc 系统手册
4.10.4 吸嘴置放台一览表
所使用的吸嘴置放台的种类如下。
备注 )料盘 LT/LTC 和料盘 M 分别是料盘装置 -LT/LTC 和料盘装置 -M 的简称。
识别记号
（收存格数）
对应工作头 备注
NC03B (3）
H01/H02(F)
NC08B (8） M6-3(c)
NC8LB (8） 料盘 LT/LTC
NCPTA (16） M6-3(c)，料盘 LT/LTC
NCFTA (6） M6-3(c)，料盘 LT/LTC，
有共面性检查传感器
NCKTA (11） M6-3(c)，料盘 LT/LTC
NCETA (5） M6-3(c)，料盘 LT/LTC，
有共面性检查传感器
NE18A (18）
H04/H04S(F)
NE12A (12） 料盘 LT/LTC
NEXTA (24） M6-3(c)，料盘 LT/LTC
NERTA (18） M6-3(c)，料盘 LT/LTC，
有共面性检查传感器
ND32C (32） H08(Q)/H12HS(Q)
V12
ND36A (36）
NL30A (30）
H08M(Q)
M6-3(c)，料盘 Mx1
NL16A (16） M6-3(c)，料盘 LT/LTC，料盘 Mx2
NL17A (17） M6-3(c)，料盘 LT/LTC，料盘 Mx2
NL18A (18） M6-3(c)，料盘 LT/LTC
有共面性检查传感器
NA74A (74） H24(G,S)
NQ36A (36） H12L
NF08A (12） M6-3(c)，料盘 Mx1
NF07A (24） OF M6-3(c)，料盘 LT/LTC
NF05A (18） M6-3(c)，料盘 Mx2
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 151
4.10.5 对应混合校正
运用混合校正时，需要进行以下所举的确认作业。

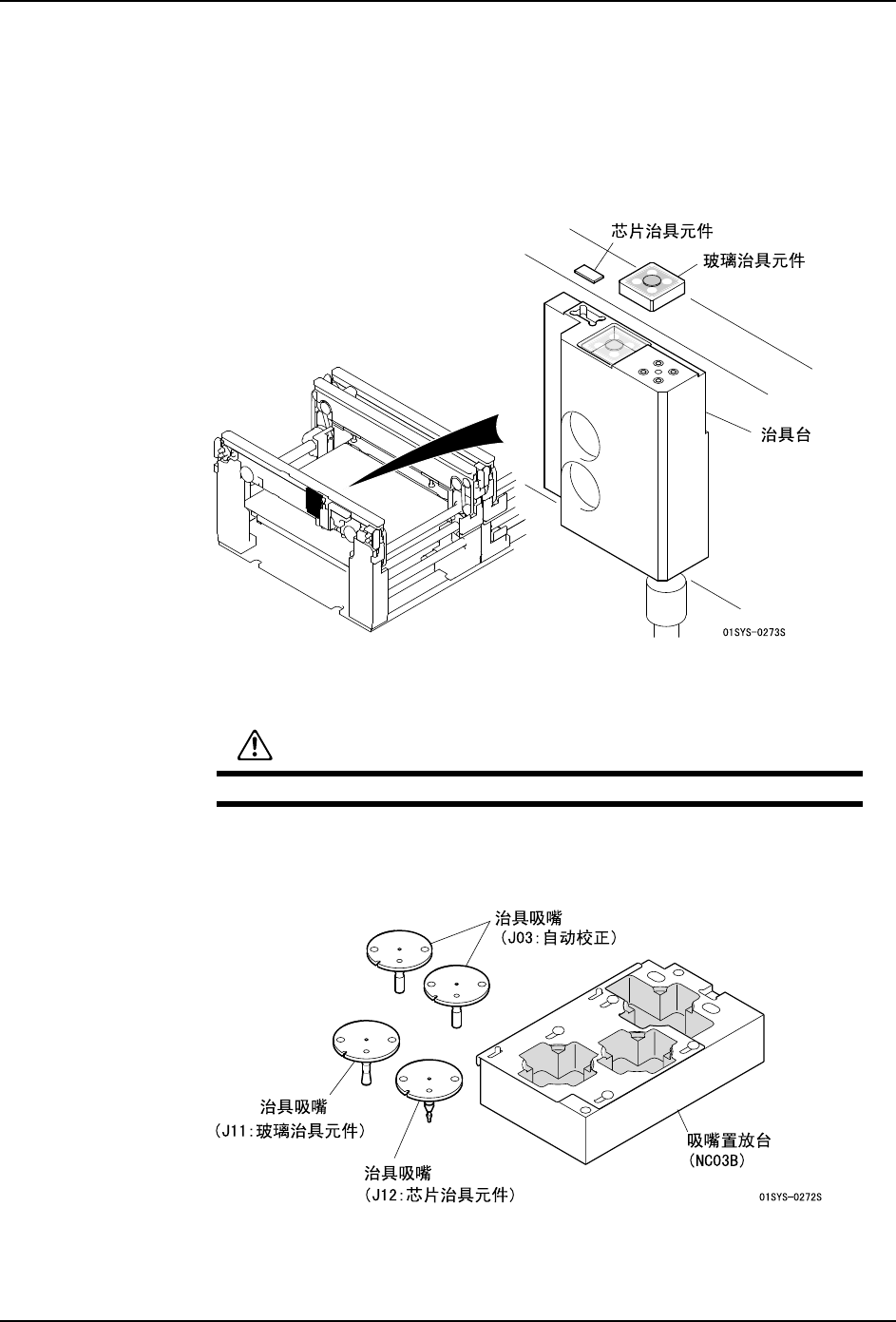

确认治具元件
在安装治具吸嘴时，建议同时确认设置在搬运轨道前面的治具元件。如果治具元件或治具台
上的定位点带有污垢，则请用棉签进行擦拭。
备注 ) 使用 H08(Q), H12HS(Q), V12, H24(G,S) 工作头生产时，请将不使用的玻璃元件治具不要安装到
治具台上。
运用 H02(F) 工作头和 NC03B 吸嘴置放台时的注意事项
使用 H02(F) 工作头时，使用 4 支治具吸嘴。
但是，在 NC03B 置放台内不能同时安装这些吸嘴。因此，首先安装通常的治具吸嘴进行自动
校正，完成后，安装混合校正用的治具吸嘴。测定和补正分 2 个步骤实施。
注意
请注意不要将治具元件掉到机器内。
