SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 183

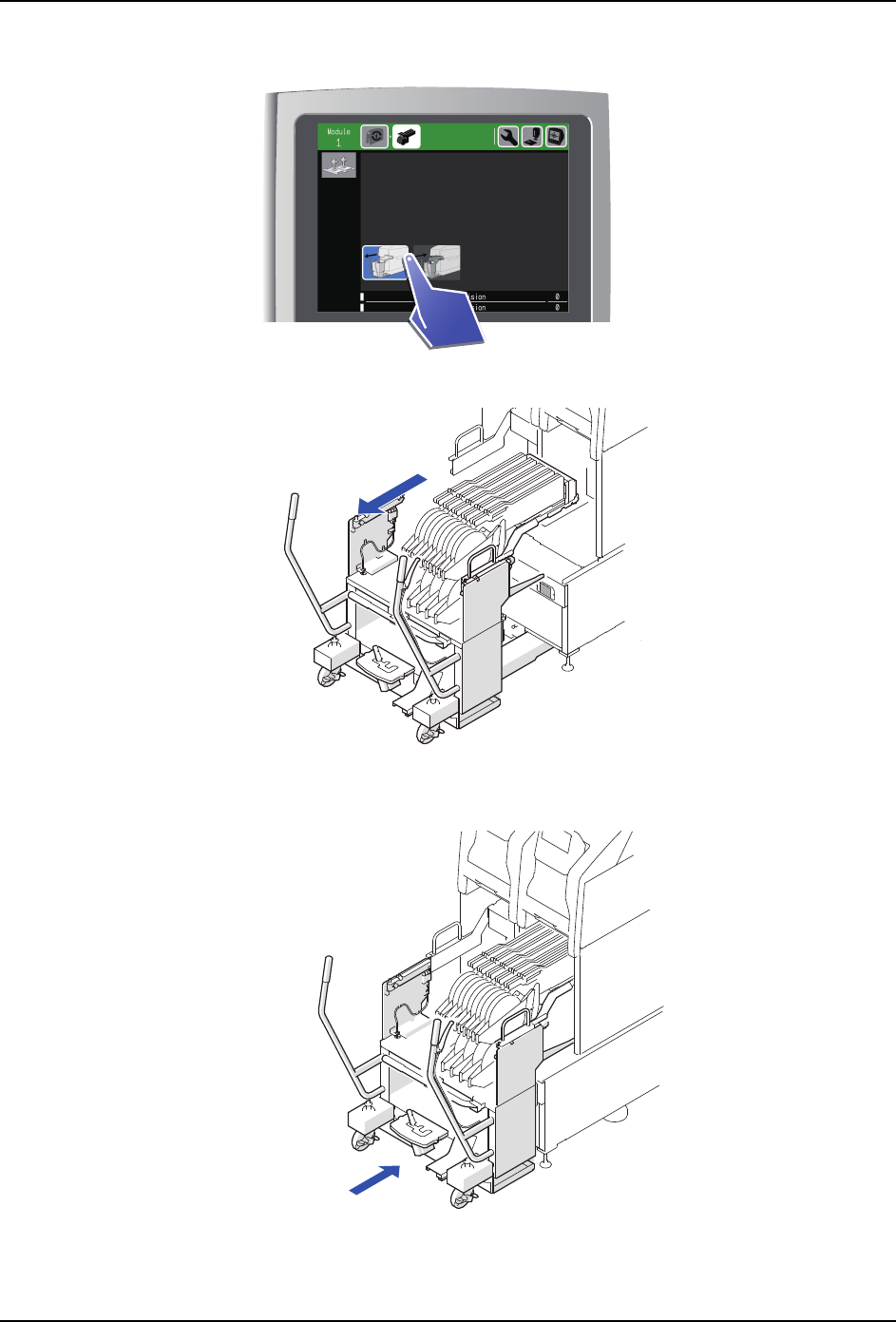

3. 请按下料站拉出按钮。料站托架松开。
4. 请慢慢地拉动 PCU-2/PCU-2c，卸下料站托架。
5. 请将搭载了新的供料器的料站托架安装到机器上。自动夹紧料站托架。
6. 请按下 START 按钮。
01SYS-0770
01SYS-0708
6<66
5. 生产 SYS-NXT3c-007S0
184 NXT III/NXT IIIc 系统手册
5.4.6 运用供料器自由配置功能时的供料器更换
在生产过程中出现缺料时，缺料状况可以通过下列任意一种画面进行确认。请根据当时的
情况选择最合理的方法。
•装置的操作画面
•KIT Handy
•KIT Manager
在操作画面上显示的供料器更换向导与没有使用自由配置功能时相同。详细请参照 "5.4.2
更换供料器 "。
显示上述向导时，表示安装在料槽 11 上的供料器发生了料尽。并不是在 Job 中所指定的料
槽 11 的供料器。
显示在 KIT Handy 或 KIT Manager 上的供料器更换向导显示实际安装着的供料器位置和 Job
中所指定的位置。
显示上述向导时，表示安装在料槽 1 上的供料器发生了料尽。该供料器在 Job 中指定在料槽
2上。
更换供料器
1. 请从料站托架上拿掉缺料供料器。另外，请快速验证新料卷。关于详细内容请参考 「相
互参照」。「5.4.2 更换供料器」
2. 请将新供料器安装到料站托架上。安装供料器时料槽可以任选。关于供料器的安装方法
请参考 「相互参照」。「5.4.2 更换供料器」
3. 请确认料站 LED 亮绿灯。
01SYS-0771
6<66
ܗӊ᭭ሑ᭭キ
᭭キোⷕ
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 185
5.5 向料盘装置 -LT 补料
向料盘装置 -LT 补料的方法大致分为 4 种。
·向料尽的料盘箱补料 （Verify ON）
·向料尽的料盘箱补料 （Verify OFF）
·向补料用料盘箱 （料盘箱 A 或者料盘箱 B）补料
·生产中进行料盘动态次料站补料
无论什么情况，请根据元件补料向导画面补料。
5.5.1 向导画面和补料步骤 （Verify ON 时）
请确认补料向导画面。
01SYS-0732S
֒ѐੇሲ㻻㖤ؗᚥ
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%Ѱ㺞⽰ᯏⴎփ㖤Ⱦδ$рቸȽ%сቸε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻᯏታ人ᰬ䰪δPLQεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰ᯏⴎрቸⲺᯏ″Ƚࢥᯏ″ⲺᯏⴎȾ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᆿ㻻ᯏⴎݹԬδᯏⴎ%ε
ᆿ㻻ᯏⴎݹԬδᯏⴎ$ε
ᯏ″
