SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 201

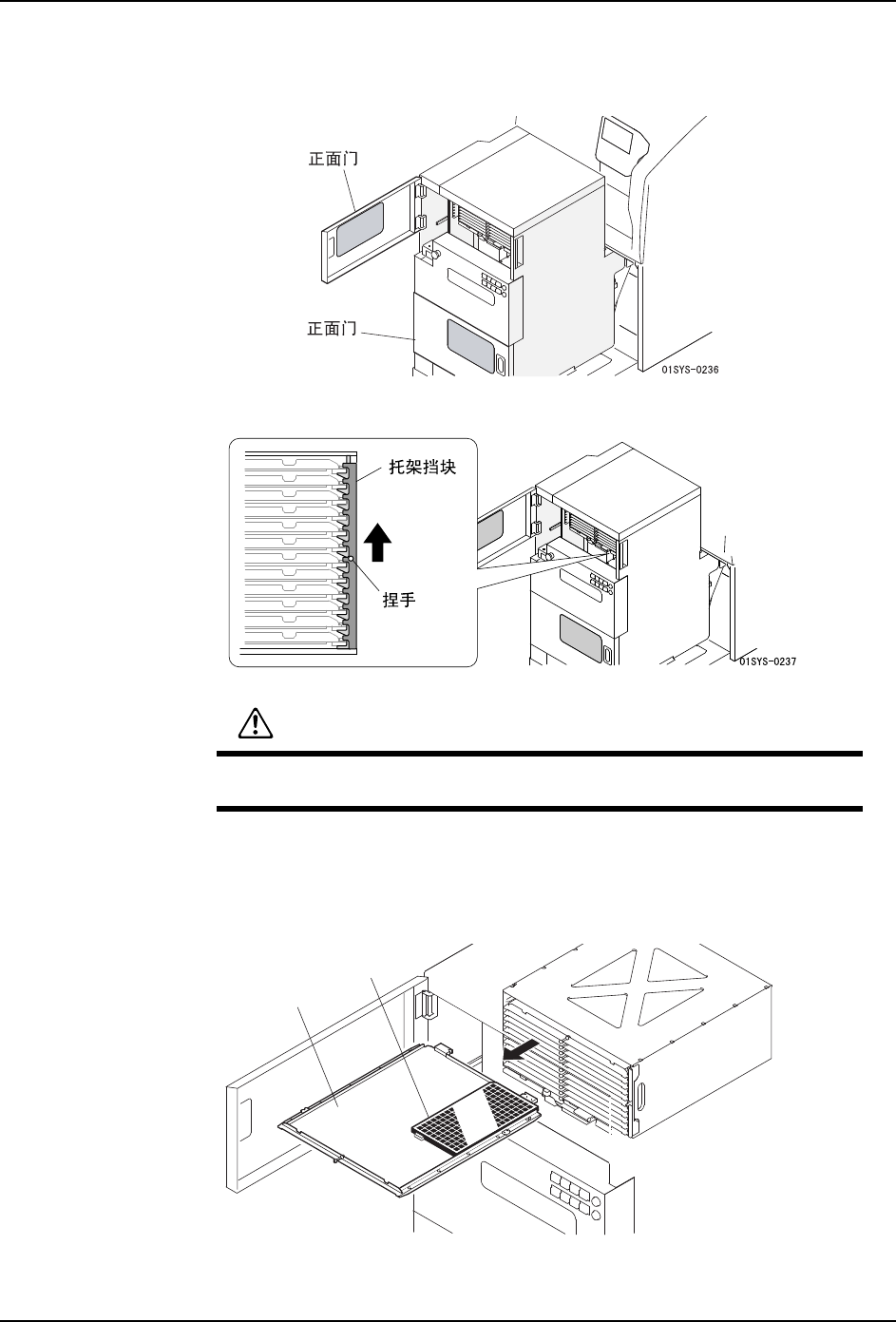

拉出托盘
1. 打开料盘装置装置 -LT 的正面门。请打开补料用料盘箱的门。
2. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补料时，请务必抬起托架档块。
3. 从排出用料槽上拔出料盘托架。
注意 )排出用料槽的 LED 闪烁着。
注意
不抬起托架档块就进行元件的补料作业时，有可能损坏料盘托架或者料盘
箱。
6<66
᭭Ⲭᠬᶊ
ぎ᭭Ⲭ
5. 生产 SYS-NXT3c-007S0
202 NXT III/NXT IIIc 系统手册

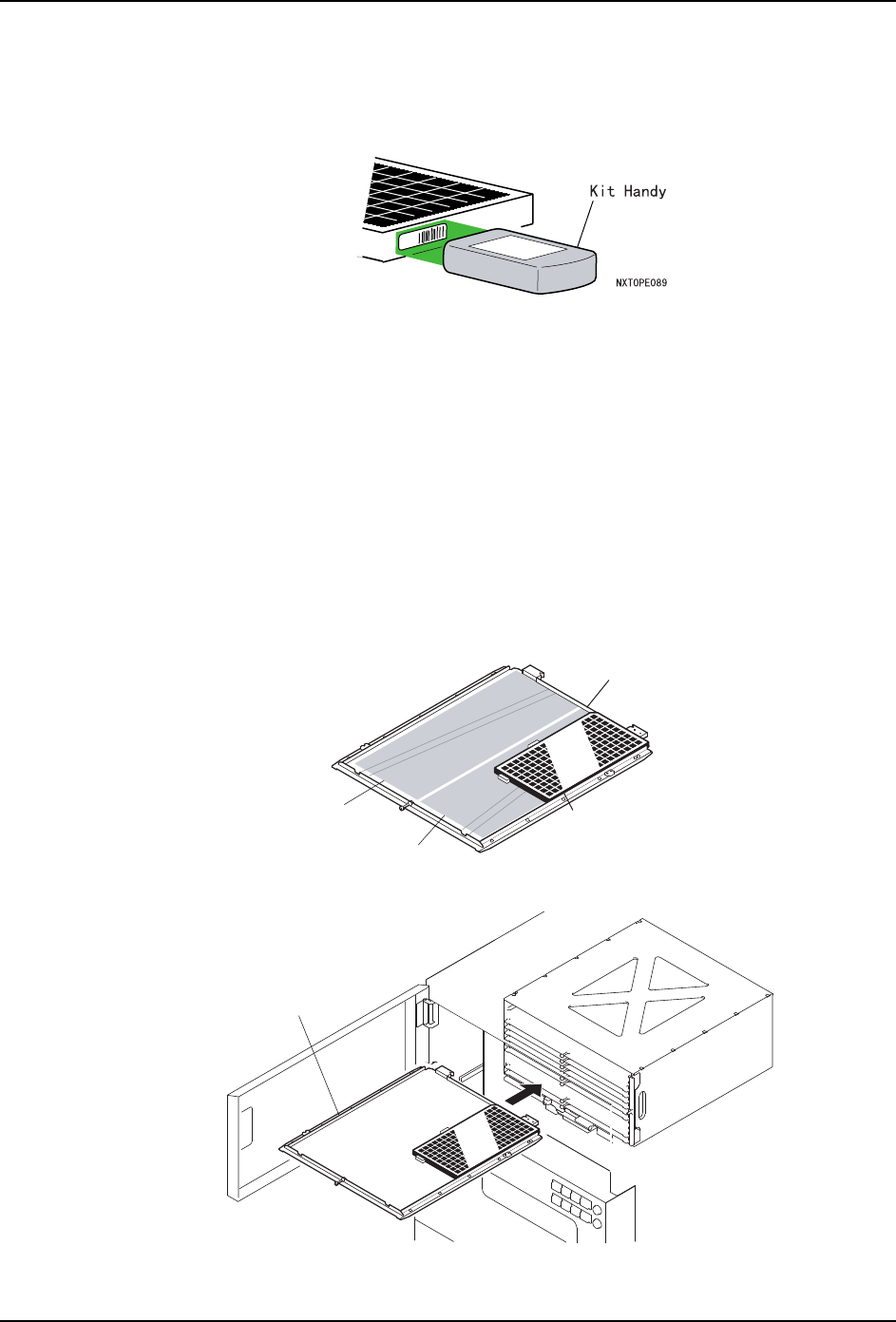

验证料盘元件
没有运用 Fujitrax Verifier 时，则不需要该作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
备注 )如果只使用一侧的副料槽，请扫描粘贴在不使用的一侧副料槽的托架上 [-NOPARTS-]
的条形码。
2. 使用 KIT Handy 能够指定最初吸取的元件。详细内容请参照 "4.6.4 指定料盘元件的吸
取开始点 "。
将料盘元件插入料槽。
1. 将料盘安装到料盘托架上。
2. 将料盘托架安装在空料槽上。
6<66
᭭Ⲭᠬᶊ
ࡃ᭭ῑ
ࡃ᭭ῑ
᭭Ⲭ
6<66
᭭Ⲭᠬᶊ
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 203
注意 )将料盘托架安装到料槽上的时候，请轻轻地安装，以免料盘受到冲击。
备注 )在排出用料槽上不能进行安装。如果在排出用料槽上安装了料盘托架，操作画面上就
会显示除去向导。
备注 )除了排出用料槽，在其余的料槽上都能够安装料盘托架。但是，从空料槽的上面开始
顺序补料料尽预定的料盘，能够稿效率地进行次料站的切换。
3. 请在 KIT Handy 或 KIT Manager 上确认 [ 料盘箱退避预告时间 ]。还有其他需要安装的
料盘时时，请重复以上的作业。
4. 请拿住捏手，放下托架挡块。
5. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LT 受到冲击。
6. 如果使用了附加位置检查的料盘验证功能时，机器就会读取料盘托架的 FIDL，确认所安
装的元件种类、吸取开始点及料盘高度。当安装了别的元件或者元件从料盘的凹槽内跳
出时，就会再次显示料盘安装向导画面，因此请重新正确地安装料盘。
6<66
$
⫳ѻ⫼᭭Ⲭㆅ
ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ
䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙DŽ
&
%
$
㸹ܙ⫼᭭Ⲭㆅ
ᥦߎ
ᥦߎ
$
&
%
$
