5. 生产 SYS-NXT3c-007S0 208 NXT III/NXT IIIc 系统手册 拉出托盘 1. 打开料盘装置 -LTC 的正面门。正面 门有上下 2 扇。请打开要补料料盘一侧的门。 2. 请确认要补料的料槽。需要补料 的料槽的 LED 亮灯着。另外，对于向导画面 上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于 下降状态时也可以 半拉出料盘托架 。此为便于操作员 确认元件状…
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 207
5.6 向料盘装置 -LTC 补料
向料盘装置 -LTC 补料的方法大致分为 4 种。
·向料尽的料盘箱补料 （Verify ON）
·向料尽的料盘箱补料 （Verify OFF）
·向补料用料盘箱 （料盘箱 A 或者料盘箱 B）补料
·生产中进行料盘动态次料站补料
无论什么情况，请根据操作画面的补料向导画面补料。
5.6.1 向导画面和补料步骤 （Verify ON 时）
请确认元件补料向导画面。
01SYS-0741S
֒ѐੇሲ㻻㖤ؗᚥ
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
$%Ѱ㺞⽰ᯏⴎփ㖤Ⱦδ$рቸȽ%сቸε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻᯏታ人ᰬ䰪δPLQεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰ᯏⴎрቸⲺᯏ″ⲺᯏⴎȾ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᯏ″
ᯏ″
ᆿ㻻ᯏⴎݹԬδᯏⴎ%ε
ᆿ㻻ᯏⴎݹԬδᯏⴎ$ε
ᆿ㻻בᯏಞݹԬ
5. 生产 SYS-NXT3c-007S0
208 NXT III/NXT IIIc 系统手册

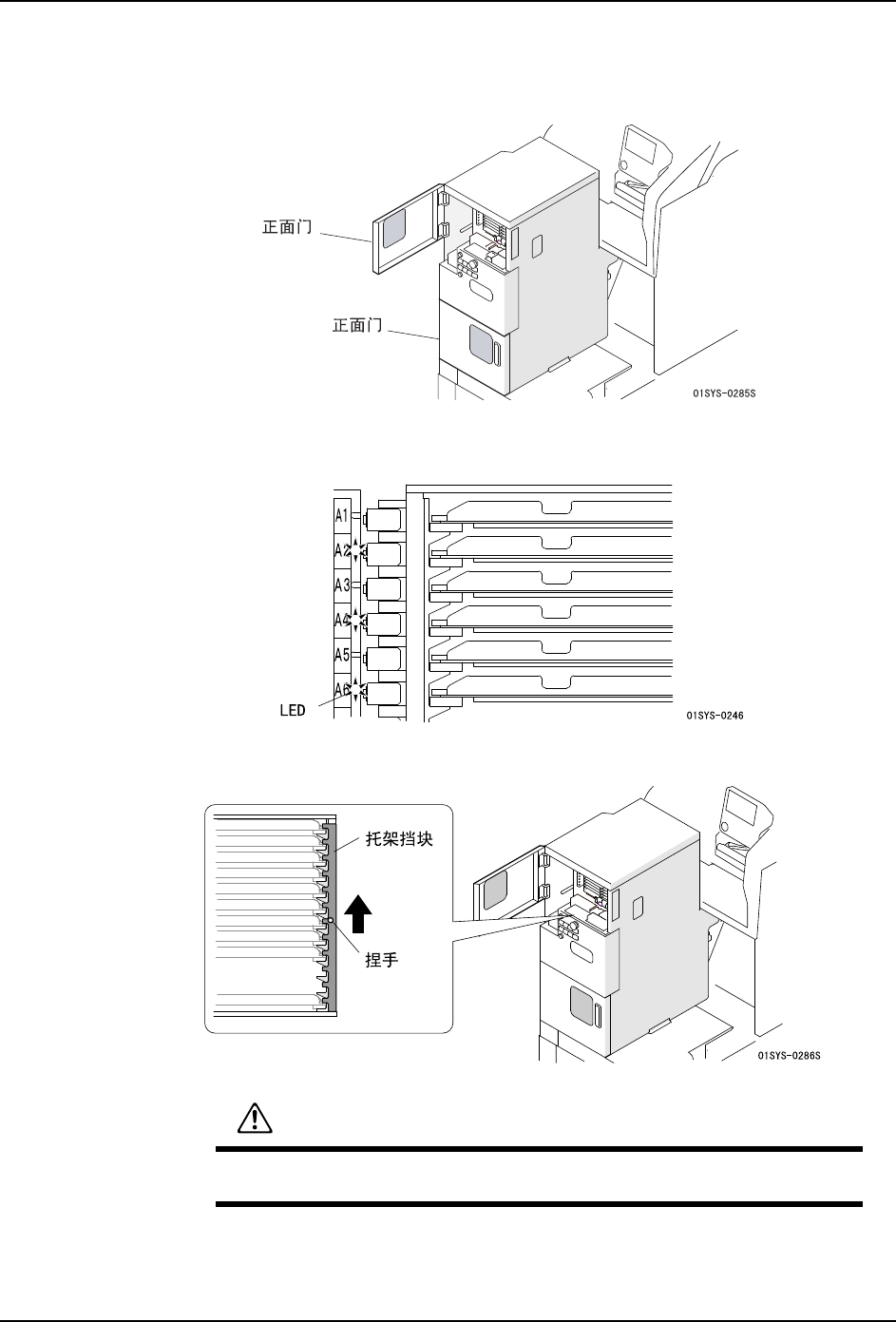

拉出托盘
1. 打开料盘装置 -LTC 的正面门。正面门有上下 2 扇。请打开要补料料盘一侧的门。
2. 请确认要补料的料槽。需要补料的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补料时，请务必抬起托架档块。
注意
不抬起托架档块就进行元件的补料作业时，有可能损坏料盘托架或者料盘
箱。
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 209
4. 从元件补料对象的料槽上拔出料盘托架。
对照料盘元件。
1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.4 指定料盘元件
的吸取开始点 "。
将料盘元件插入料槽。
1. 将料盘安装到料盘托架上。
01SYS-0710
