NXT-III-IIIC 系统手册 - 第278页
SYS-NXT3c-007S0 6. 运用各种功能时的操作 NXT III/NXT IIIc 系统手册 257 准备吸嘴 首先，请准备必要的吸嘴，缩短 吸嘴更换时的机器的停止时间。 1. 请点击在线监视器的吸嘴图标。 2. 在 N ozzle Informat ion List 中确认需要维修保养的吸 嘴。以高亮度显示的吸嘴别名为 维修保养的吸嘴。 3. 请准备更换吸嘴。 更换吸嘴 1. 请按下操 作面板的 CY CLE STOP 按钮…
6. 运用各种功能时的操作 SYS-NXT3c-007S0
256 NXT III/NXT IIIc 系统手册
6.8 根据吸嘴统计警告切换吸嘴的功能
统计吸嘴检查的状况，如果存在错误率超过设定值的吸嘴，跳过该吸嘴的功能。跳过的吸嘴
与预备吸嘴进行切换 , 机器继续进行生产。
请提前将备用吸嘴安装到吸嘴置放台上。备用吸嘴不在吸嘴置放台时，机器会异常停止。
6.8.1 根据吸嘴统计警告切换吸嘴的功能画面
如果设定了根据吸嘴统计警告的吸嘴切换，操作画面的状态区域就会变成以下。
6.8.2 切换吸嘴的操作
开始运转后，机器统计吸嘴检查的状况，当存在了达到所指定的错误次数的吸嘴时，就会切
换成吸嘴置放台内的预备吸嘴。
此时，操作画面的状态区域的示意图的背景变成黄色，告知操作者吸嘴置放台内有需要维修
保养的吸嘴。
如果吸嘴置放台内有预备吸嘴，机器会继续生产。如果要确认存在异常的吸嘴时，请停止机
器进行以下的作业。
01SYS-0806S
䙐䗽੮౪㔕䇗䆜䘆⭞࠽ᦘ
δૂ䘆⭞ᇐᵕㆶঋ੮౪࠽ᦘާ⭞ⲺഴḽȾε
01SYS-0807S
㜂Ქφ哺㢨
SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 257

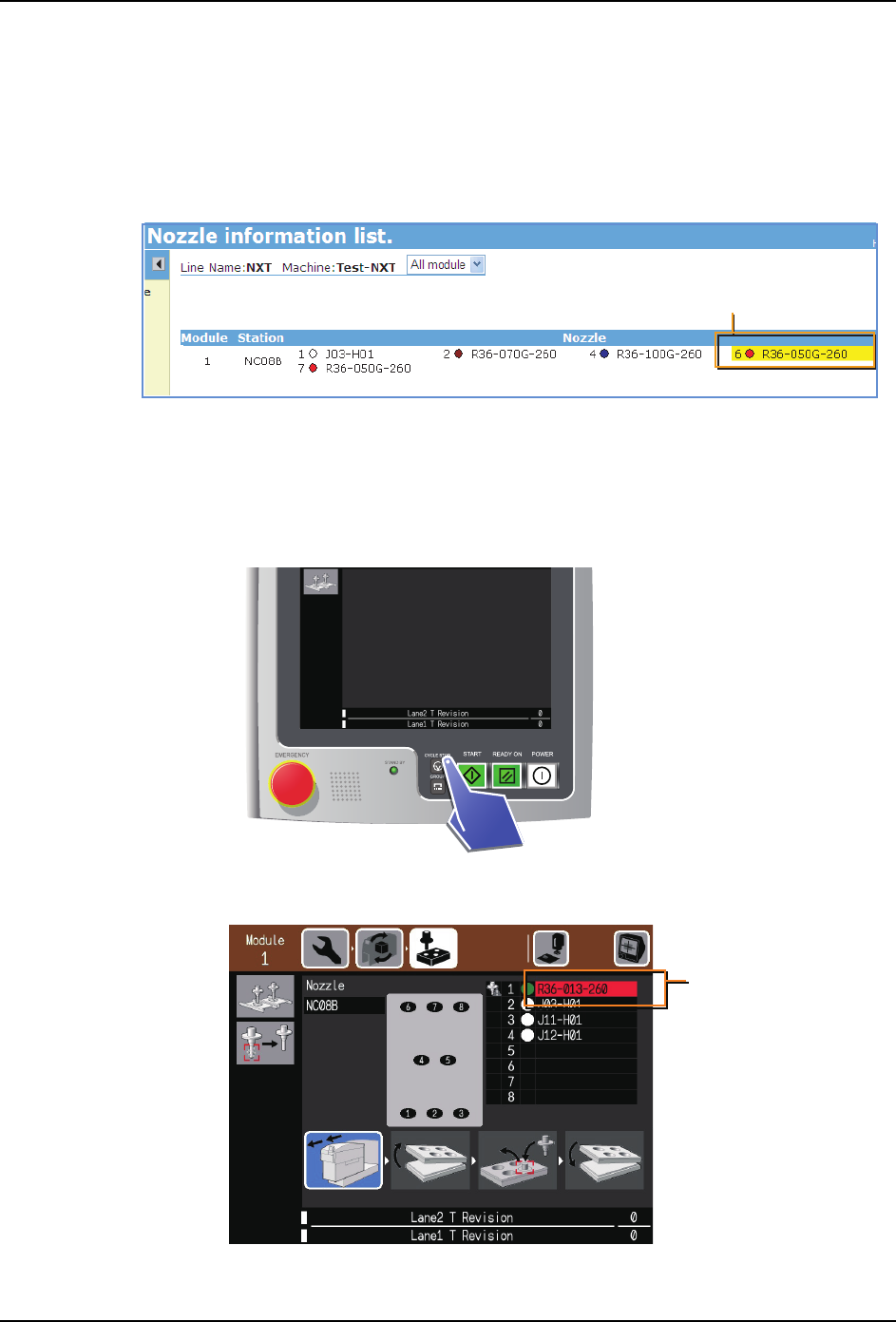

准备吸嘴
首先，请准备必要的吸嘴，缩短吸嘴更换时的机器的停止时间。
1. 请点击在线监视器的吸嘴图标。
2. 在 Nozzle Information List 中确认需要维修保养的吸嘴。以高亮度显示的吸嘴别名为
维修保养的吸嘴。
3. 请准备更换吸嘴。
更换吸嘴
1. 请按下操作面板的 CYCLE STOP 按钮，停止运转。
2. 使用手动指令拉出模组，拆除吸嘴。在操作画面上可以确认对象吸嘴。
备注 )关于手动指令下的吸嘴的拆除，请参照 " 7.7.2 更换吸嘴 "
01SYS-0514E
咘㡆
䳔㽕㓈ֱׂݏⱘఈ
01SYS-0701
01SYS-0808S
㓘㢨
䴶㾷
㔪ؤؓޱⲺ
੮౪
6. 运用各种功能时的操作 SYS-NXT3c-007S0
258 NXT III/NXT IIIc 系统手册

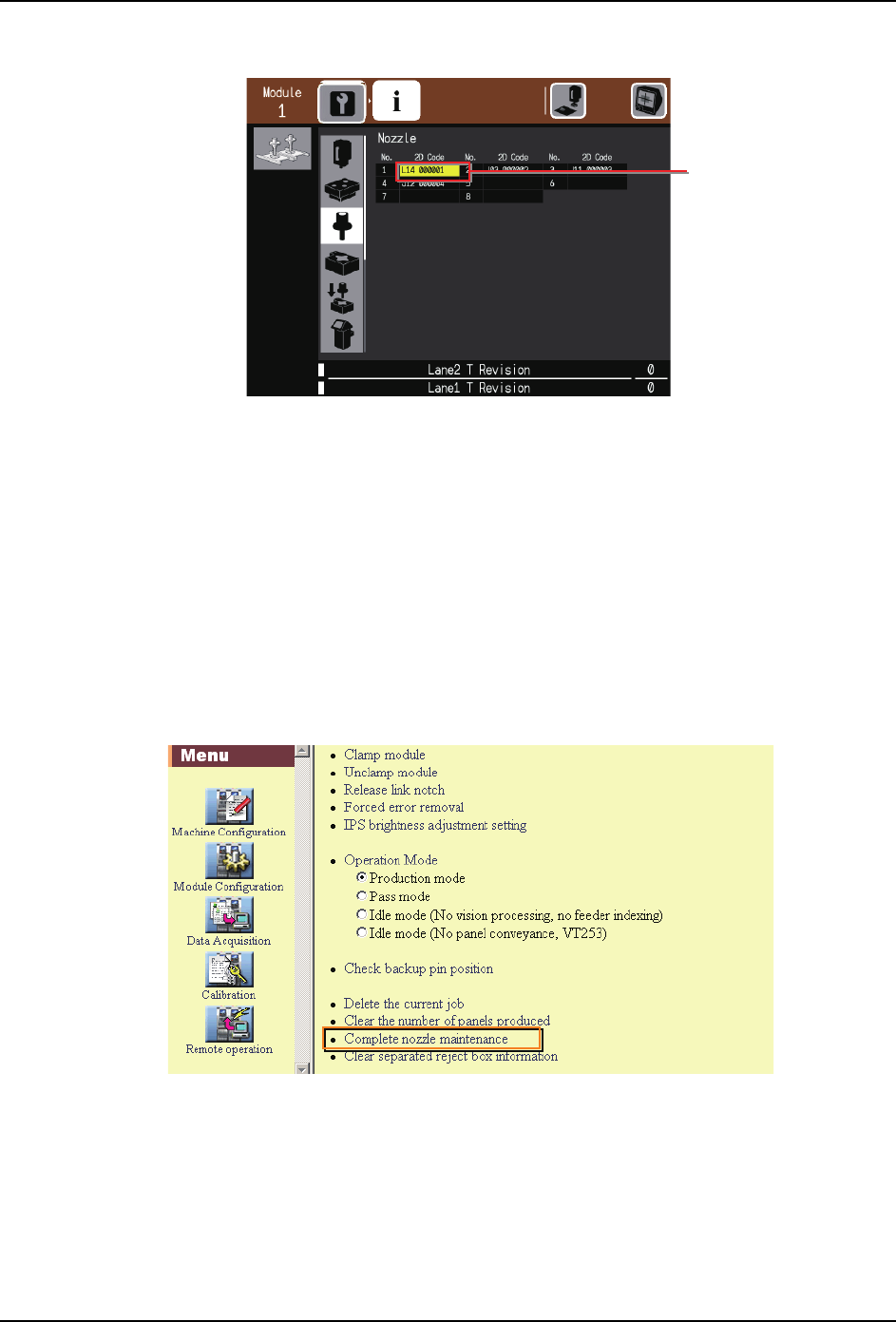

备注 )在手动模式的信息指令中，切换的吸嘴代码或别名以黄色的背景色显示。
3. 请更换吸嘴。
4. 安装吸嘴置放台，插入所拉出的模组。
5. 按下操作面板的 START 按钮，重新开始运转。
6. 清扫所拆除的吸嘴。
备注 )关于吸嘴的清扫方法，请参照 [ 机械手册 ] 的 [6. 预防保养 ]。
继续使用适用于维修保养的吸嘴时
进行拆除吸嘴的维修保养后，安装到吸嘴置放台上重新开始运转时，请进行以下的操作。
1. 请在辅助软件的远程操作中执行 [Complete nozzle maintenance]。
2. 请按下操作面板的 START 按钮，重新开始运转。
01SYS-0809S
㜂Ქ
哺㢨
01SYS-0209bE
