SYS-NXT3c-007S0 7. 手动模式指令的操作 NXT III/NXT IIIc 系统手册 319 7.7 更换装置指令 在更换安装在模组上的装 置时使用。 1. 请选择装置更换指令。 2. 显示如下指令选择画面。 编号 指令名 功能 1 Device unit （装置更换） 将松开机器上安 装的料站托架和料盘 箱。 2 Nozzle （更换吸嘴） 将 安装在工作头的吸嘴收纳到吸嘴置放 台上。从模组拆除吸嘴置放台就 可以更 换…
7. 手动模式指令的操作 SYS-NXT3c-007S0
318 NXT III/NXT IIIc 系统手册
4. 取出轨道上的电路板。
备注 )
1.使用双模组在 3. 项未按下模组推拉按钮时，操作画面上会显示模组推拉向导。在此状态取出
电路板并进行更多的作业。

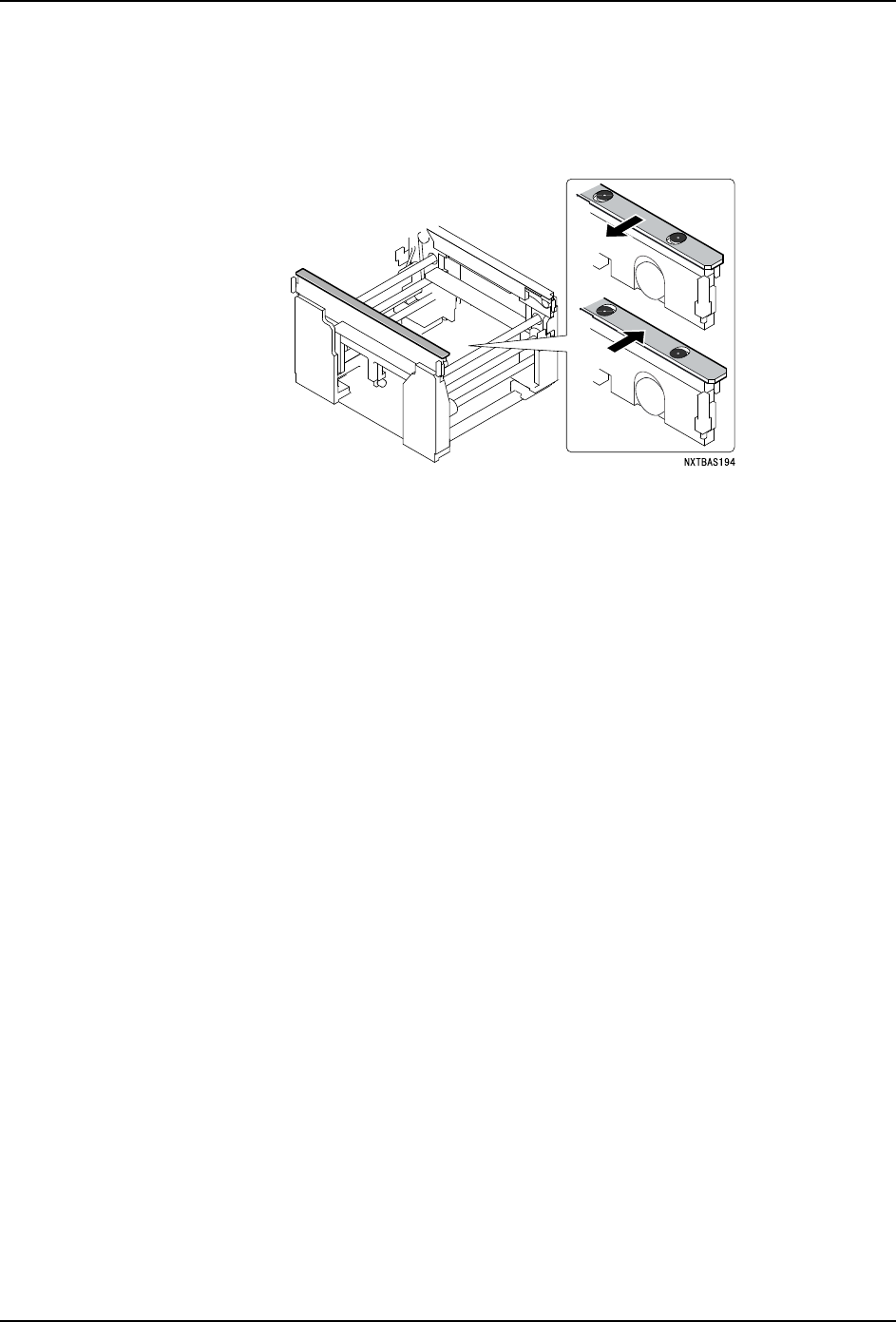

2.使搬运轨道导轨上面的板向外侧滑动，就能够垂直向上取出电路板。电路板取出后，
请一定要将板返回原处。
5. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-3）等机械部位没有从模组的旁边突出。
b. 请握住模组的手柄，缓慢地插入模组，直到碰到阻停块为止。
c. 模组自动地夹紧。没有夹紧时，请稍微拉回模组然后重新推入。
备注 ) 如果卸下了料盘装置，此处就会显示料盘装置推入向导。将料盘装置推入到模组后，
就会自动夹紧
。
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 319
7.7 更换装置指令
在更换安装在模组上的装置时使用。
1. 请选择装置更换指令。
2. 显示如下指令选择画面。
编号 指令名 功能
1 Device unit （装置更换） 将松开机器上安装的料站托架和料盘
箱。
2 Nozzle （更换吸嘴） 将安装在工作头的吸嘴收纳到吸嘴置放
台上。从模组拆除吸嘴置放台就可以更
换吸嘴。
3 Head （更换工作头） 工作头移动到工作头拆除位置后，工作
头的电源会 OFF。
4 Backup plate （更换支撑板） 轨道 1，2 的搬运宽度变为最大。
5 Backup plate lane 2 forward
（更换支撑板与轨道 2 的前置）
可能更换支撑板。
01SYS-0722
01SYS-0857
2
45
31
7. 手动模式指令的操作 SYS-NXT3c-007S0
320 NXT III/NXT IIIc 系统手册
7.7.1 更换装置

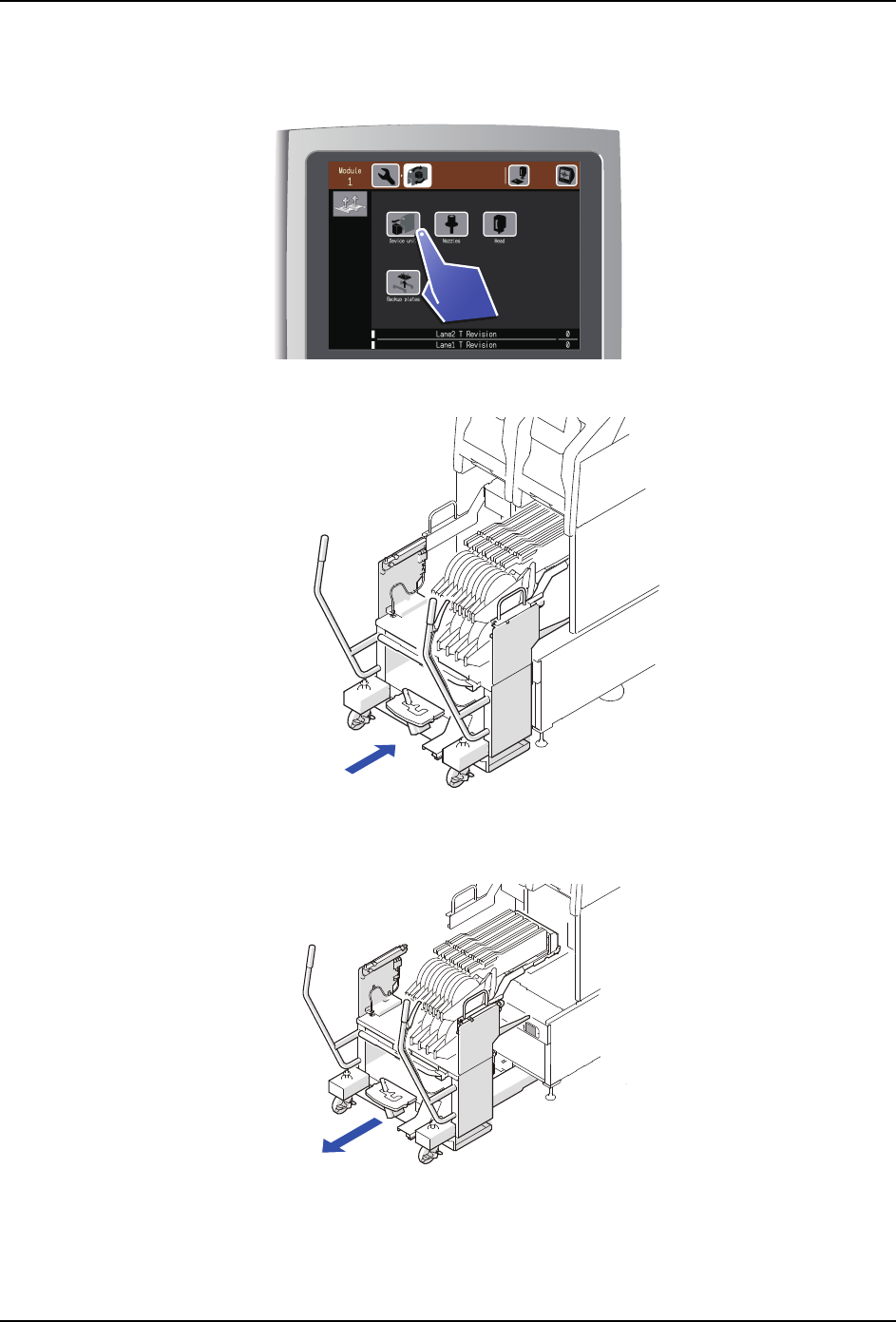

1. 请选择装置更换指令。
2. 拆除料站托架后，请在机器上安装 PCU-2(c)。
3. 请按下画面上显示的料站托架拆除按钮或料盘箱拆除按钮。
4. 请慢慢拆除松开的料站托架或料盘箱 -LT/LTC。
备注 ) 之后操作画面上会显示料站托架或料盘箱 -LT/LTC 的安装向导。
5. 请插入料站托架或料盘箱 -LT/LTC 装置。
详细的更换步骤请参照 「机械手册」的 「4. 基本操作」。
01SYS-0858
6<66
01SYS-0859
