7. 手动模式指令的操作 SYS-NXT3c-007S0 326 NXT III/NXT IIIc 系统手册 6. 请插入模组。 a. 在插入模组之前，请确认 XS 轴 （M3-3）等机械部位没有从模组的旁边突出。 b. 请握住模组的手柄，缓慢地插入模 组，直到碰到阻停块为止。 c. 自动地夹紧模组。没有夹紧时，请 稍微拉回模组然后重新推入。 备注 ) 如果卸下了料盘装置，此处就会显示料盘装置推入向导。 将料盘装置推入到模组后， 就会自…
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 325
7.7.5 更换支撑板 （轨道 2 靠前）
本指令适用于双搬运轨道规格的机器。
执行本指令，拆除轨道 1 的支撑板后，轨道 2 向前移动。移动后，请更换轨道 2 的支撑
板。然后轨道 2 向后移动，这时可以安装轨道 1 的支撑板。
进行双轨生产和单轨生产换线时有效。

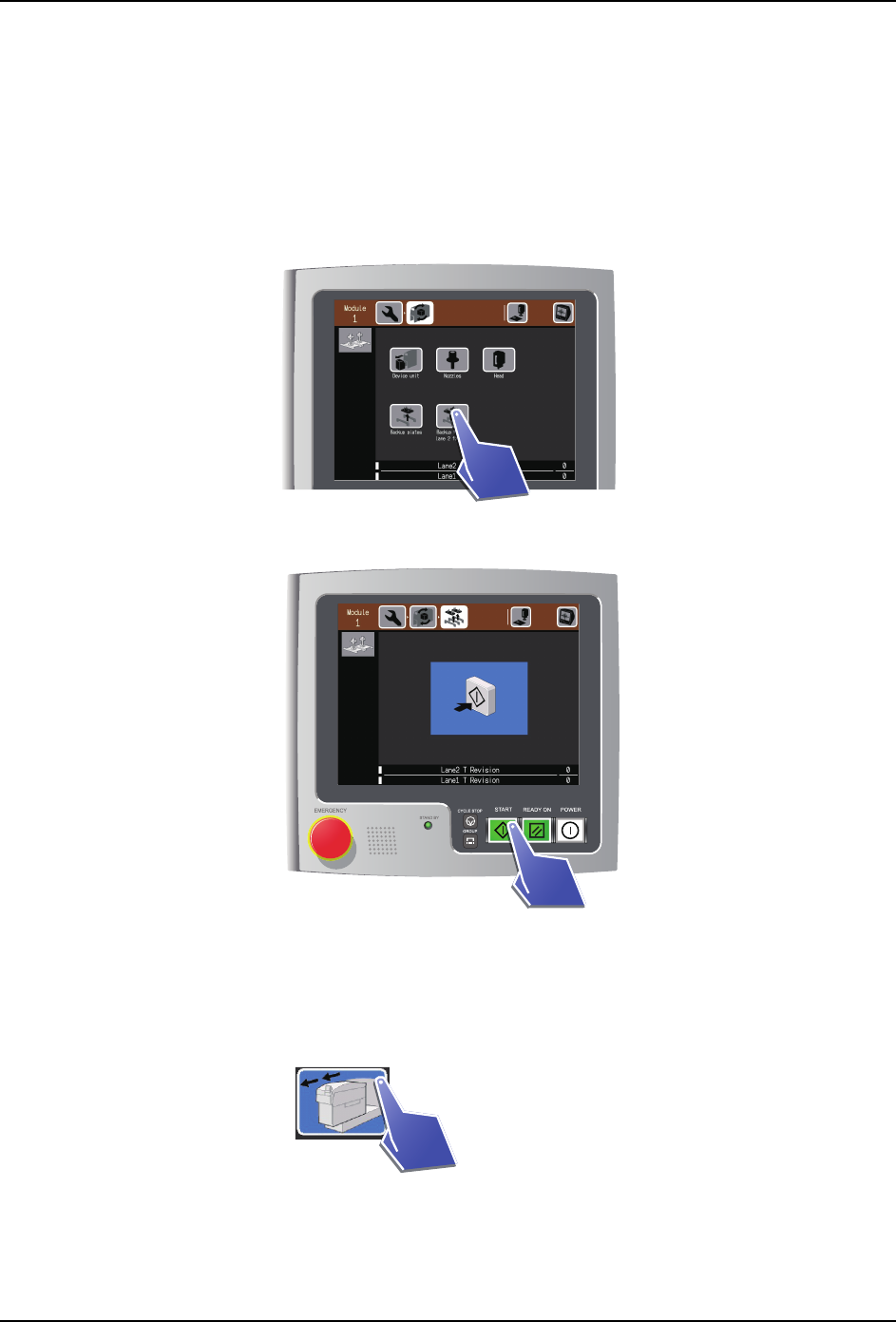

1. 请选择支撑板更换指令。
2. 显示支撑板更换等待开始画面。请按 START 按钮。
备注 ) 如果在已安装料盘箱的模组上执行，会显示料盘箱拆除向导。请按照向导画面拆除料盘箱并进
行下一个步骤。
3. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 请握住模组的手柄，慢慢地拉出模组，直到碰到阻停块为止。
4. 请更换支撑板。更换方法请参照 「机械手册」的 「4. 基本操作」。
5. 完成支撑板更换以后，请按下执行按钮。
01SYS-0866
01SYS-0867
01SYS-0926
7. 手动模式指令的操作 SYS-NXT3c-007S0
326 NXT III/NXT IIIc 系统手册
6. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-3）等机械部位没有从模组的旁边突出。
b. 请握住模组的手柄，缓慢地插入模组，直到碰到阻停块为止。
c. 自动地夹紧模组。没有夹紧时，请稍微拉回模组然后重新推入。
备注 ) 如果卸下了料盘装置，此处就会显示料盘装置推入向导。将料盘装置推入到模组后，
就会自动夹紧
。
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 327
7.8 工作头调节指令
在 GL 工作头运用时的生产准备和使用供料器型清扫刷装置或吸嘴置放台型清扫刷装置进行
工作头清扫时使用。

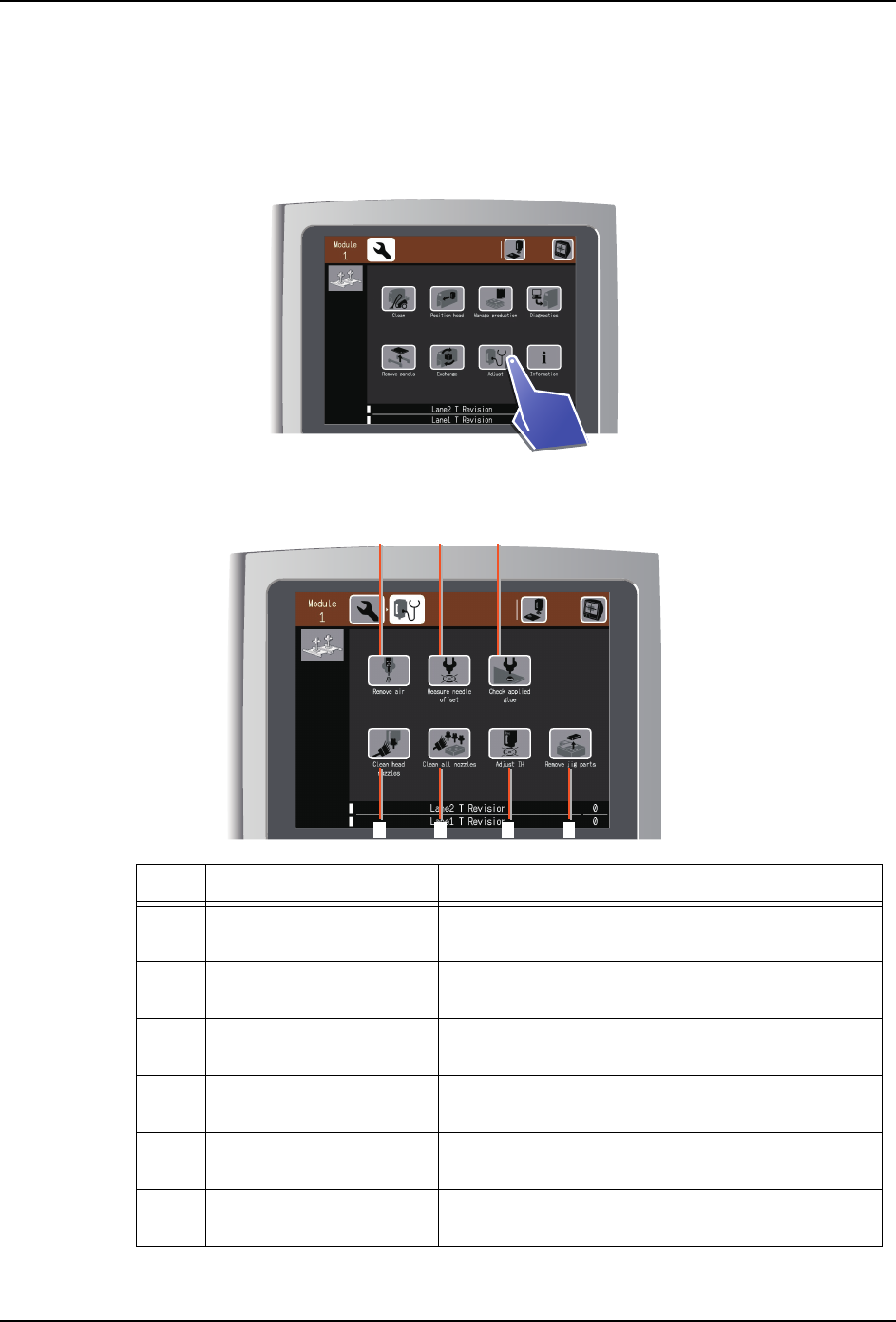

1. 请选择工作头调节指令。
2. 显示如下指令选择画面。
编号 指令名 功能
1 Remove air
（释放气压）
适用于 GL 工作头。去除装满胶水的注胶筒顶端的
气泡。
2 Measure needle offset
（测定点胶针修正量）
适用于 GL 工作头。测定点胶针的旋转轴。
3 Check applied glue
（确认胶水涂敷状况）
适用于 GL 工作头。测定脱水确认装置上涂敷的胶
水面积。
4 Clean head nozzle
（清扫工作头吸嘴）
清扫安装在工作头上的吸嘴和工作头热补正定位
点。
5 Clean all nozzles
（清扫全部吸嘴）
清扫模组内的吸嘴和工作头热补正定位点
6 Adjust IH
（IH 校正）
该指令适用于装有 IH 控制器的模组。通过该指令
可以测定 IH 相机的镜头畸变状况。
01SYS-0723
01SYS-0868
231
45 67
