SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 329
7.8.3 确认胶水涂敷状态
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定涂敷在胶水检查装置上的胶水
的面积。测定时，生产 Job 中必须设定了胶水胶水检查顺序。
详细的操作方法，请参照 [GL 工作头使用说明书 ]。

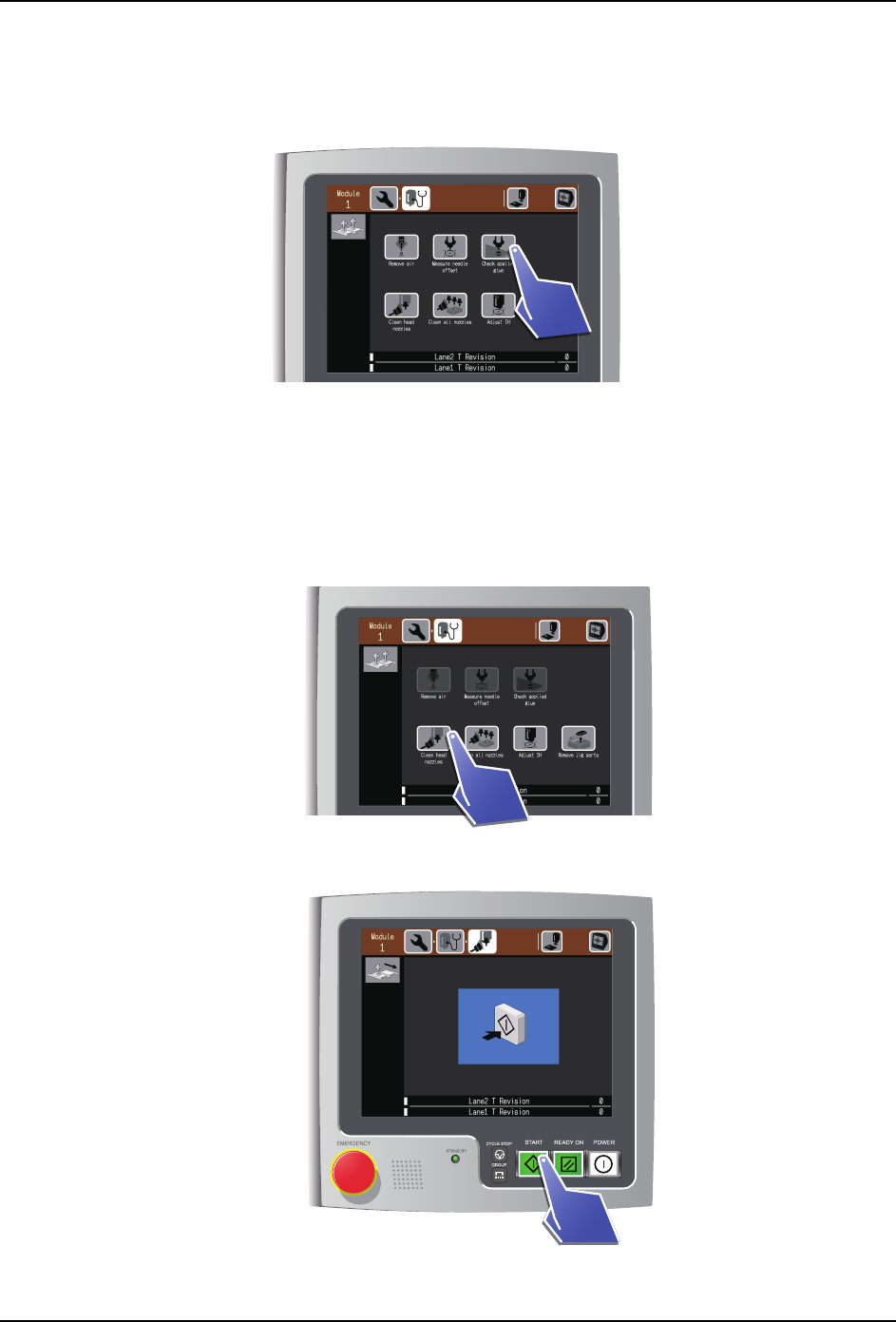

7.8.4 清扫工作头的吸嘴
该指令使用在安装了供料器型刷洗装置或吸嘴置放台型刷洗装置的模组上。执行该指令后，
清扫安装在工作头上的吸嘴和热补正定位点。
1. 请选择吸嘴清扫指令。
2. 显示吸嘴清扫等待开始画面。请按 START 按钮。
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
01SYS-0871
01SYS-0872
01SYS-0873
7. 手动模式指令的操作 SYS-NXT3c-007S0
330 NXT III/NXT IIIc 系统手册
头调整指令的菜单画面。

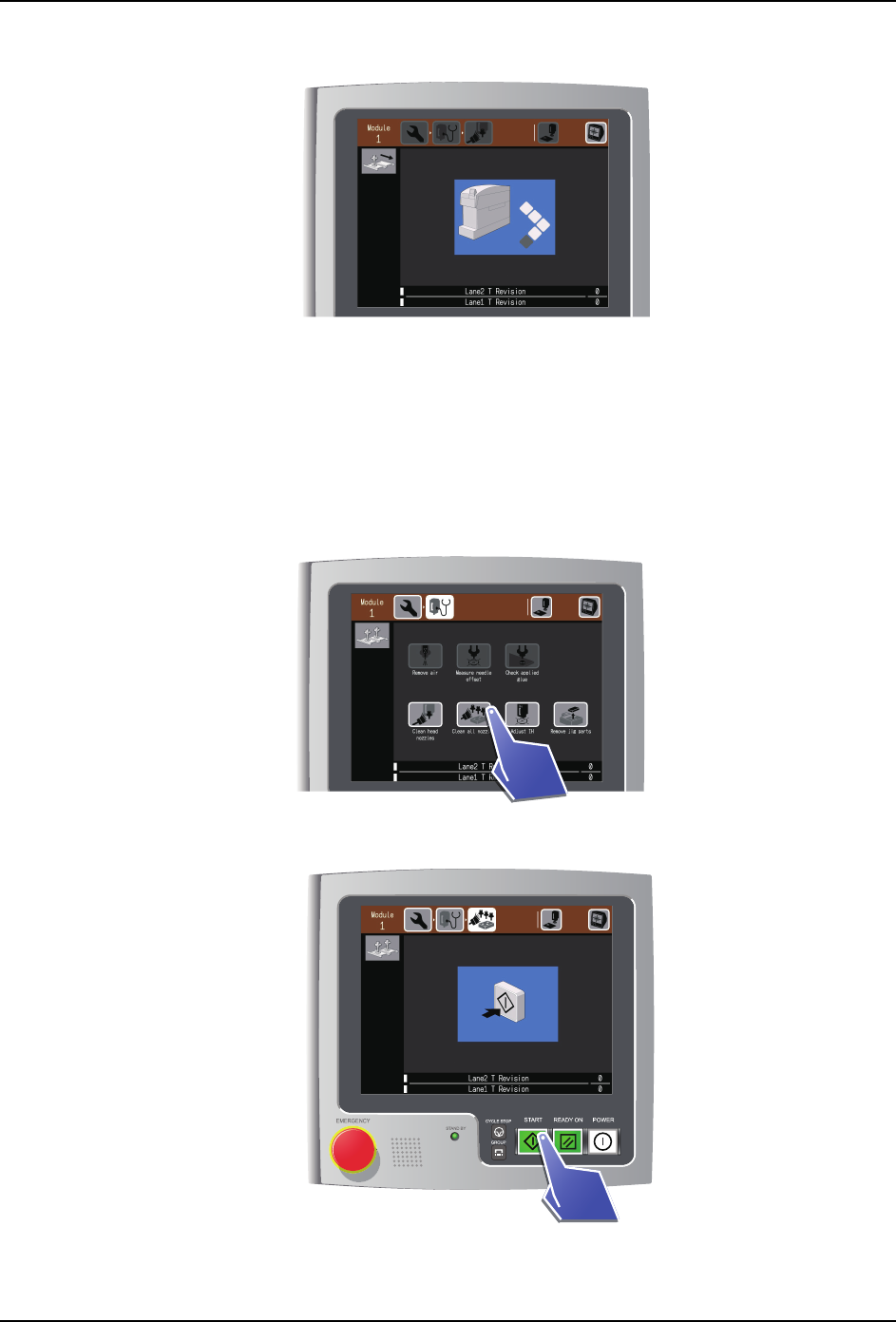

7.8.5 清扫全部吸嘴
该指令使用在安装了供料器型刷洗装置或吸嘴置放台型刷洗装置的模组上。执行该指令后，
清扫安装在工作头上的吸嘴和热补正定位点。
1. 请选择清扫全部吸嘴的指令。
2. 显示清扫全部吸嘴等待 START 待ち画面。请按下 START 按钮。
01SYS-0874
01SYS-0875
01SYS-0876
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 331
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
头调整指令的菜单画面。
7.8.6 IH 校正
该指令主要用于安装了 IH 控制器的模组。通过该指令可以测定 IH 相机的镜头畸变状况。
关于操作方法，请参考 「IH1 使用说明书」。

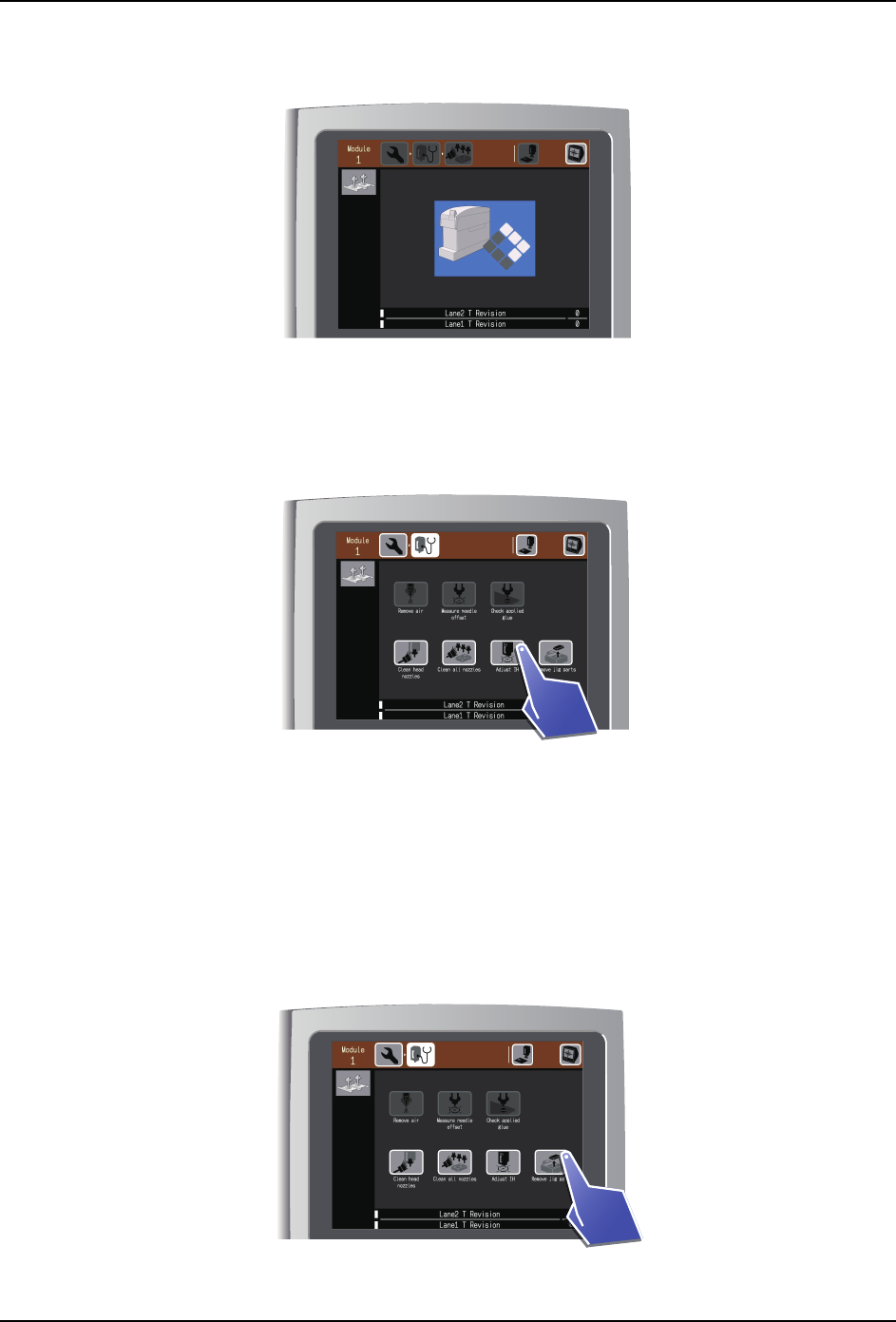

7.8.7 取出芯片治具元件
该指令主要用于从治具台上的存放格内取出芯片治具元件（用于混合校正）。在执行混合校
正作业之前请清洁先前被取出的芯片治具元件。
不过，需要注意的是该指令不对应玻璃治具元件。
1. 请执行芯片治具元件的取出指令。
01SYS-0877
01SYS-1006
01SYS-1007
