8. 辅助软件 SYS-NXT3c-007S0
338 NXT III/NXT IIIc 系统手册

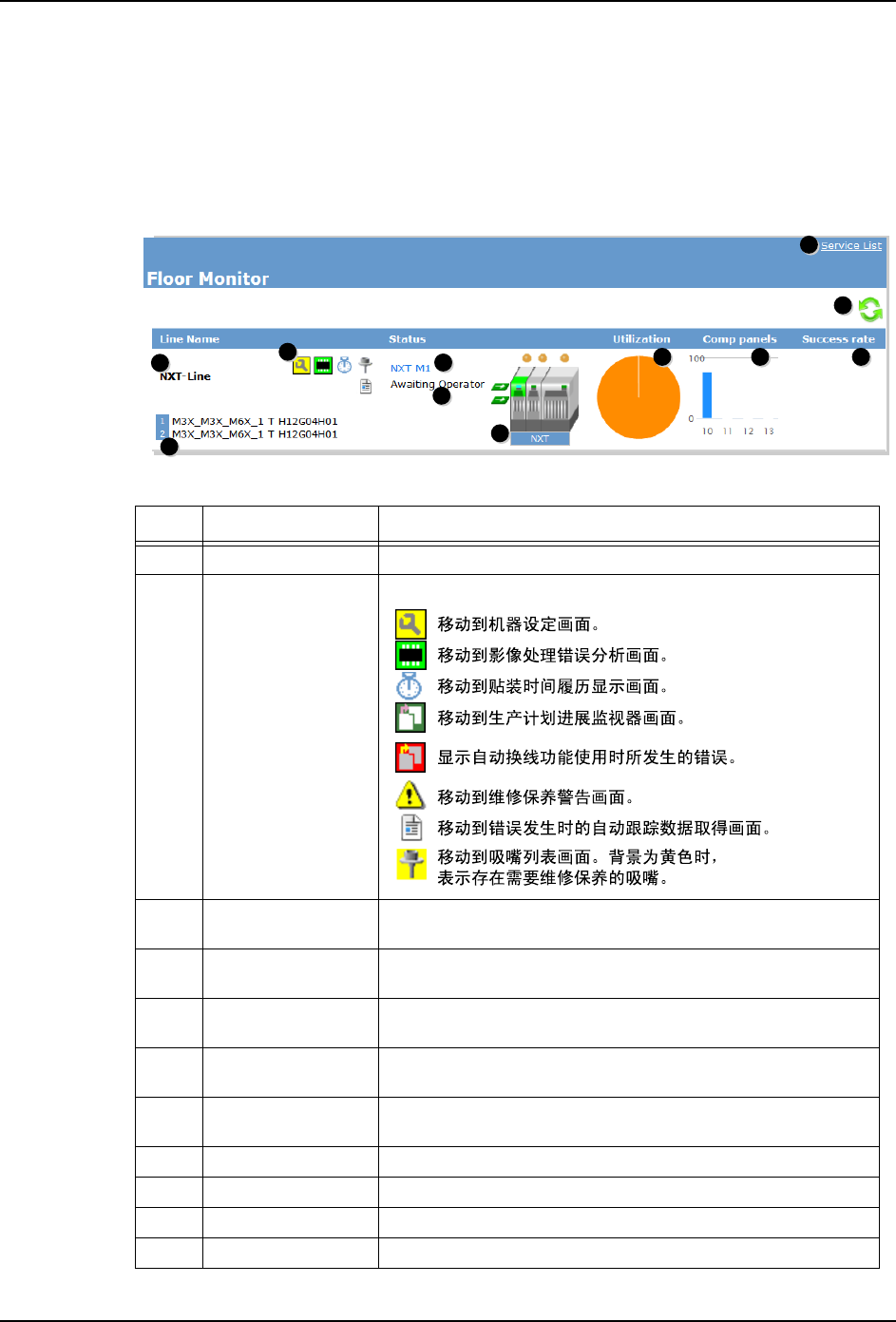

8.3 在线监控器
在线监控器显示出工厂内的所有的生产线以及机器的状态。
8.3.1 在线监控器上显示的项目和含义
此画面每 15 秒更新一次，因此始终显示最新的状态。
号码 名称 说明
1 生产线名 显示生产线名。
2 链接图标 通过点击图标，移动画面。
3 设备名 显示机器名和模组号码。单击机器名或模组号码后，就会
移动到机器设定画面。
4 模组的状态 显示出所选择模组的状态。在错误停止状态时，单击 [ 错
误停止 ] 的文字，就会跳入故障排除画面。
5 Job 名 显示当前生产所使用的 Job 名。单击 Job 名后，就会跳入
趋势画面。
6 生产线构成 显示生产线的模组构成。单击模组后，可以确认当前模组
的状态。
7 服务一览表 显示服务一览表。在线监视器中显示的生产线构成与实际
的生产线构成不一致时，请单击。
8 更新按键 更新在线监视器内显示最新信息。
9 Utilization 显示最近的 10 分钟的运转率。
10 Comp panels 显示最近 4 个小时的生产电路板数。
11 Success rate 显示最近 10 分钟的追踪数据。
01SYS-157-E
1
5
2
3
6
4
9
10
11
7
8
30SYS 0322 S
SYS-NXT3c-007S0 8. 辅助软件
NXT III/NXT IIIc 系统手册 339
8.4 分析影像处理错误
运转中发生影像处理错误时，从机器处取得出现错误的影像信息并显示。另外，通过使用
VPDplus 也能够编辑外形数据。IPS 影像信息能够在 IPSViewer 中进行确认。

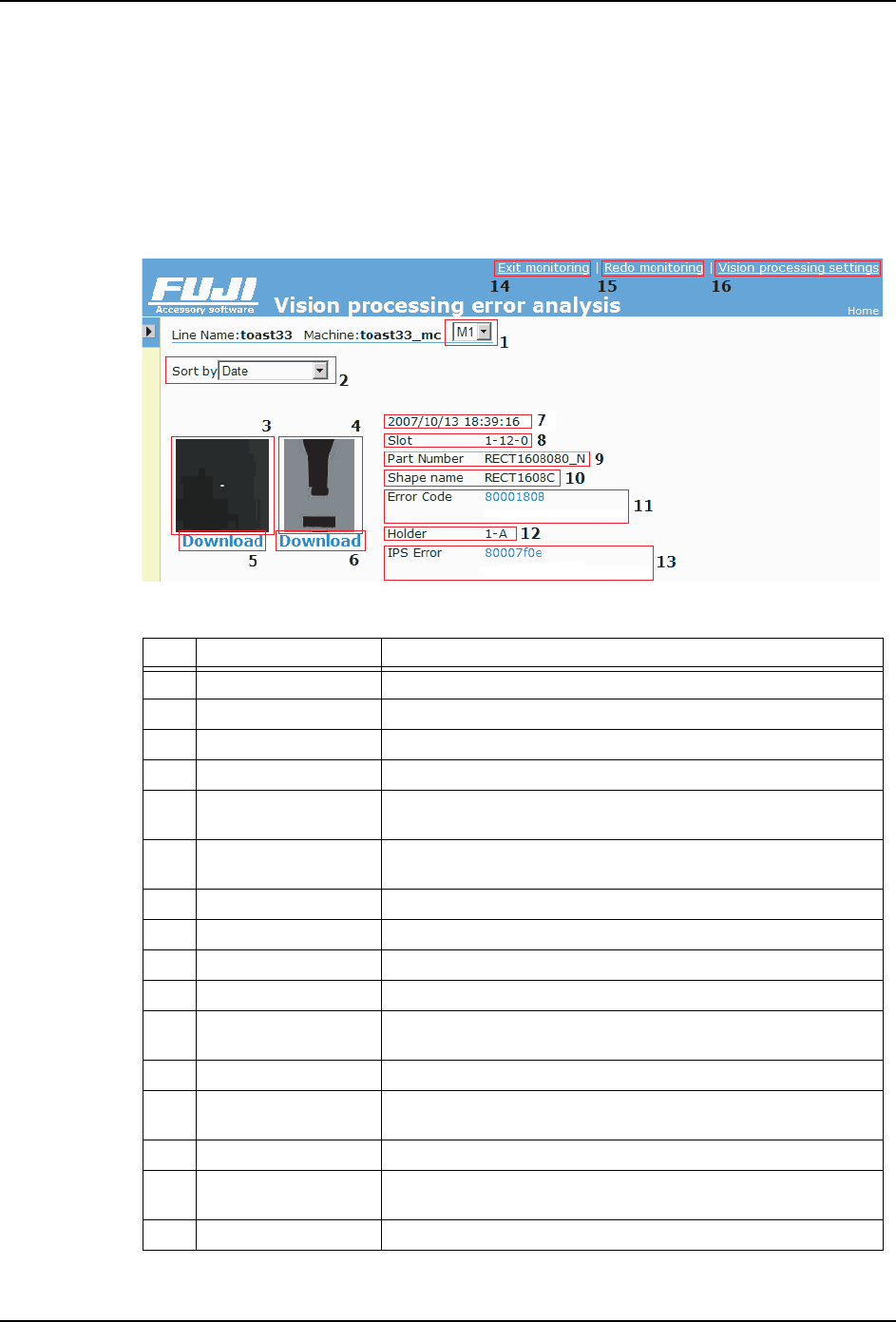

8.4.1 影像处理错误分析画面上显示的项目和含义
单击在线监视器的链接图标 （影像处理错误分析），就会显示影像处理错误的分析画面。
各显示项目的说明如下。
No. 项目名 说明
1 机械手 选择对象模号码。
2 排序 按照日期或料槽顺序排列影像信息。
3 影像信息 显示发生影像处理错误时的影像信息。
4 IPS 影像信息 显示发生 IPS 影像处理错误时的 IPS 影像信息。
5 下载 单击后，就能够进行元件影像信息的保存或编辑。编辑
时，请使用 VPDplus。
6 下载 单击后，就会保存 IPS 影像信息。所保存的 IPS 影像信息
请在 IPSViewer 上进行确认。
7 发生时间 显示发生影像处理错误时的时间。
8 料槽 显示发生影像处理错误的料槽号码。
9 元件号 显示发生影像处理错误的元件数据名。
10 外形名 显示发生影像处理错误的元件的外形数据名。
11 错误编码 显示发生影像处理错误时的错误编码。单击错误编码就会
跳入错误内容画面。
12 吸嘴头 显示发生 IPS 影像处理错误时的吸嘴头名。
13 IPS 错误 显示发生 IPS 影像处理错误时的错误编码。单击错误编码
就会跳入错误内容画面。
14 结束监视 结束影像处理错误的监视。
15 重新监视 重新进行影像处理错误的监视。删除过去取得的影像，从
没有发生影像处理错误的状态开始监视。
16 影像处理设定 单击此处就会显示影像处理错误的监视时的设定画面。
30SYS-0323E
8. 辅助软件 SYS-NXT3c-007S0
340 NXT III/NXT IIIc 系统手册

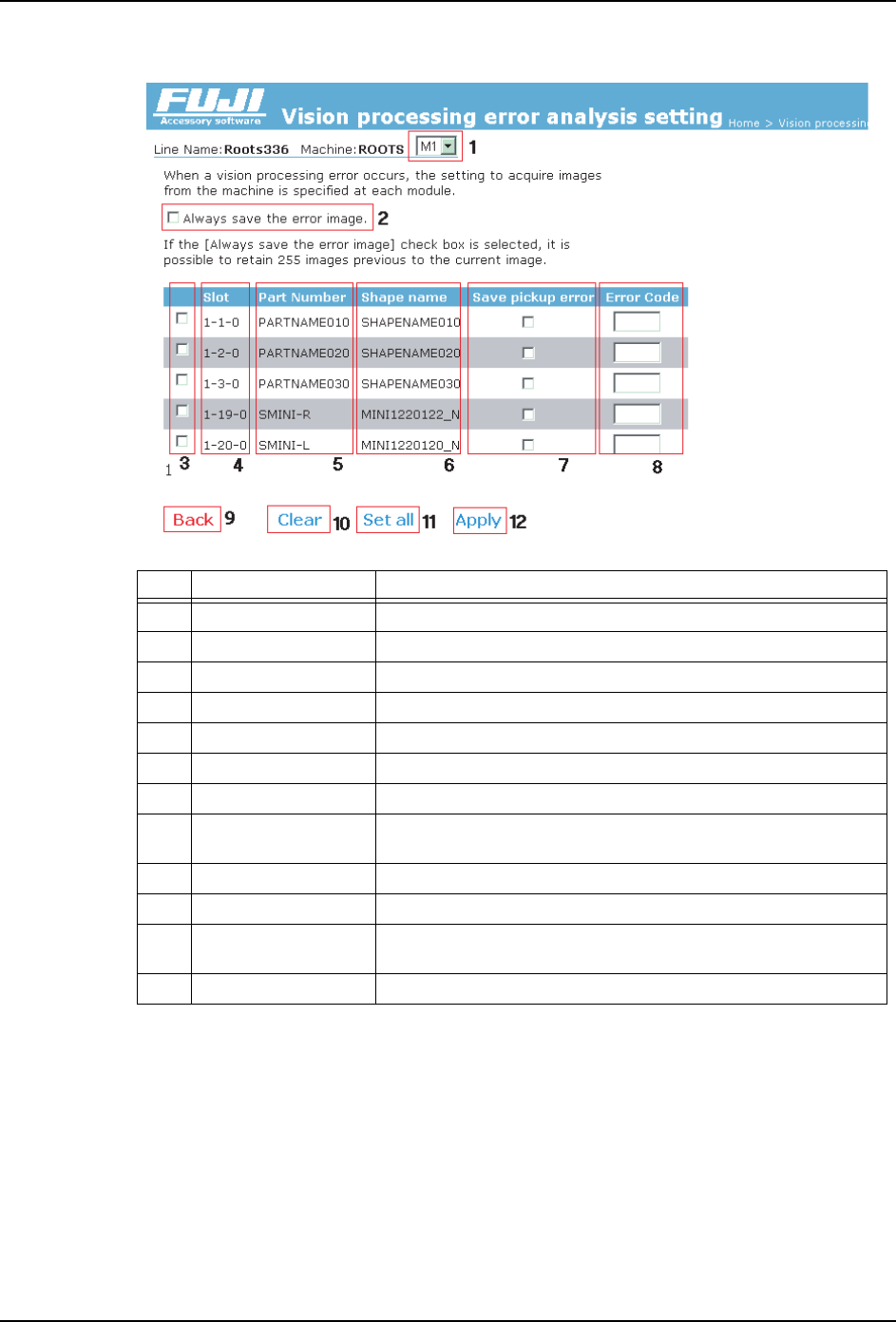

8.4.2 设定影像处理错误的监控
No. 项目名 说明
1 机械手 选择对象的机械手号码。
2 时刻保存错误影像 选择要监视影像处理错误的料槽。
3 监视检查 想要监视影像处理错误时，进行选择。
4 料槽 显示要取得影像处理错误的料槽。
5 元件号 显示料槽上搭载的元件的元件号。
6 外形名 显示料槽上搭载的元件的外形数据名。
7 吸取失误保存 要取得吸取失误的影像信息时，进行选择。
8 错误编码 发生了所设定的错误编码时，作为影像处理错误保存影
像。
9 返回 取消数据的设定，返回到影像处理错误的分析画面。
10 清除 清除所设定的内容。反映给机器时，请单击 [ 应用 ]。
11 成批设定 进行料槽的成批设定。成批设定就是将该模组的全部料槽
变成相同设定。
12 应用 将设定内容反映给机器。
30SYS-0324E
