SYS-NXT3c-007S0 8. 辅助软件
NXT III/NXT IIIc 系统手册 349
8.9 自动获取跟踪数据
设定自动获取跟踪数据后，机器在发生错误时自动获取跟踪数据。
8.9.1 显示自动获取跟踪数据画面
请点击在线监视器所显示的 [Auto Trace Data] 的链接图标
8.9.2 自自动获取跟踪数据画面上所显示的项目和含义
在自动跟踪画面上显示发生的错误编码和发生时间。
30SYS-0880E
号码 项目名 说明
1 设定自动获取跟
踪数据
点击后，移动到动获取跟踪数据设定画面。
2 日期 时间 显示机器获取跟踪数据的时间。
3 模组 显示机器获取跟踪的模组号码。
4 错误编码 显示包含了跟踪数据的错误编码。
5 跟踪数据保存 点击错误编码后，就能够参照详细错误内容。
6 清除 点击后，删除所获取的跟踪数据。
1
2
3 45
01SYS-0881E
6
8. 辅助软件 SYS-NXT3c-007S0
350 NXT III/NXT IIIc 系统手册

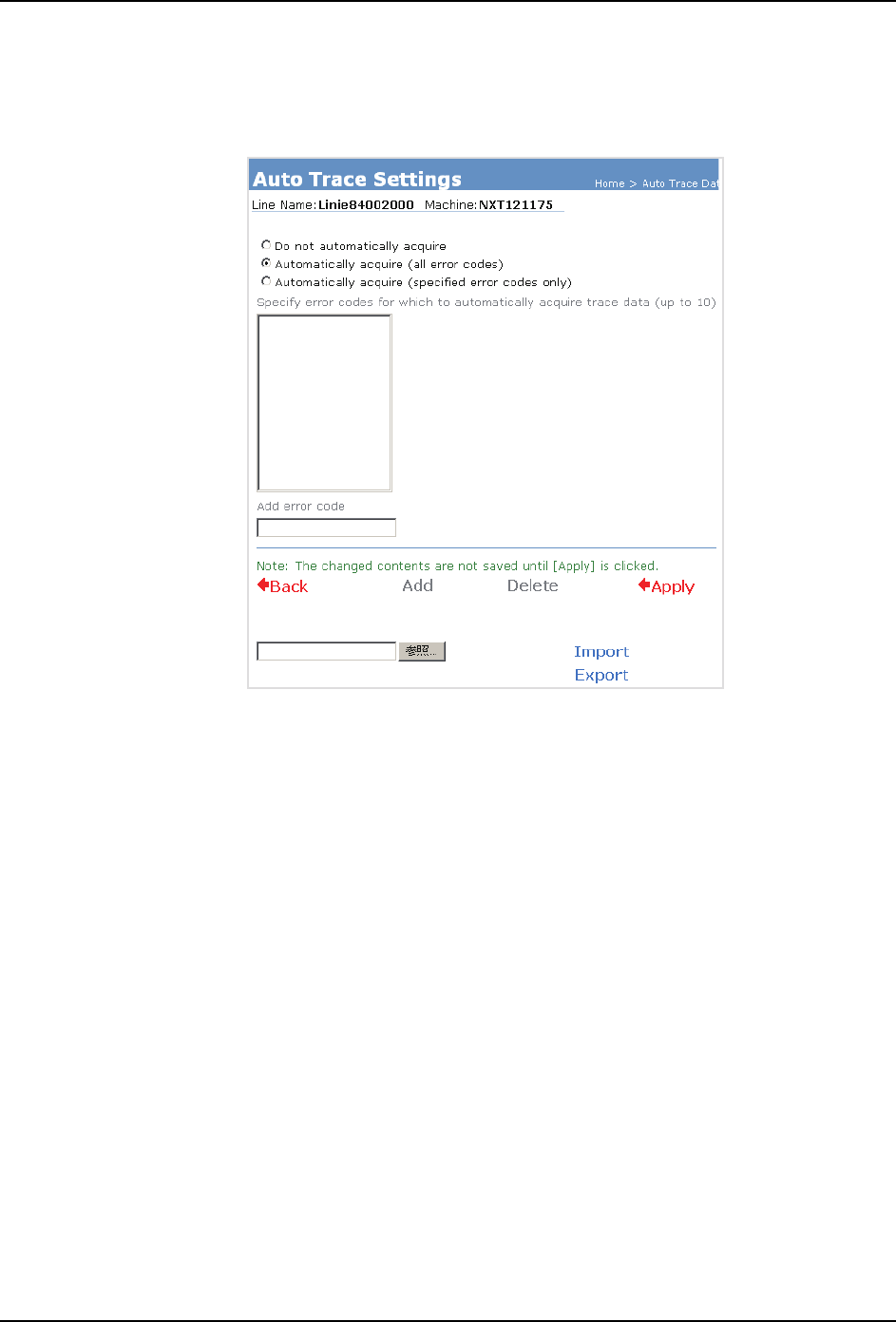

8.9.3 设定自动获取跟踪数据
在显示了自动获取跟踪数据画面后，点击画面右上方的 [Auto Trace Settings]。显示自动
获取跟踪数据设定画面。
关于设定方法，请参照辅助软件操作手册的 [7.2 编辑自动跟踪设定 ]。
8.9.4 自动获取跟踪数据的机器画面
设定自动获取跟踪数据后，当发生错误时，机器进行自动获取跟踪数据，然后进行异常停
止。
01SYS-0882E
SYS-NXT3c-007S0 8. 辅助软件
NXT III/NXT IIIc 系统手册 351

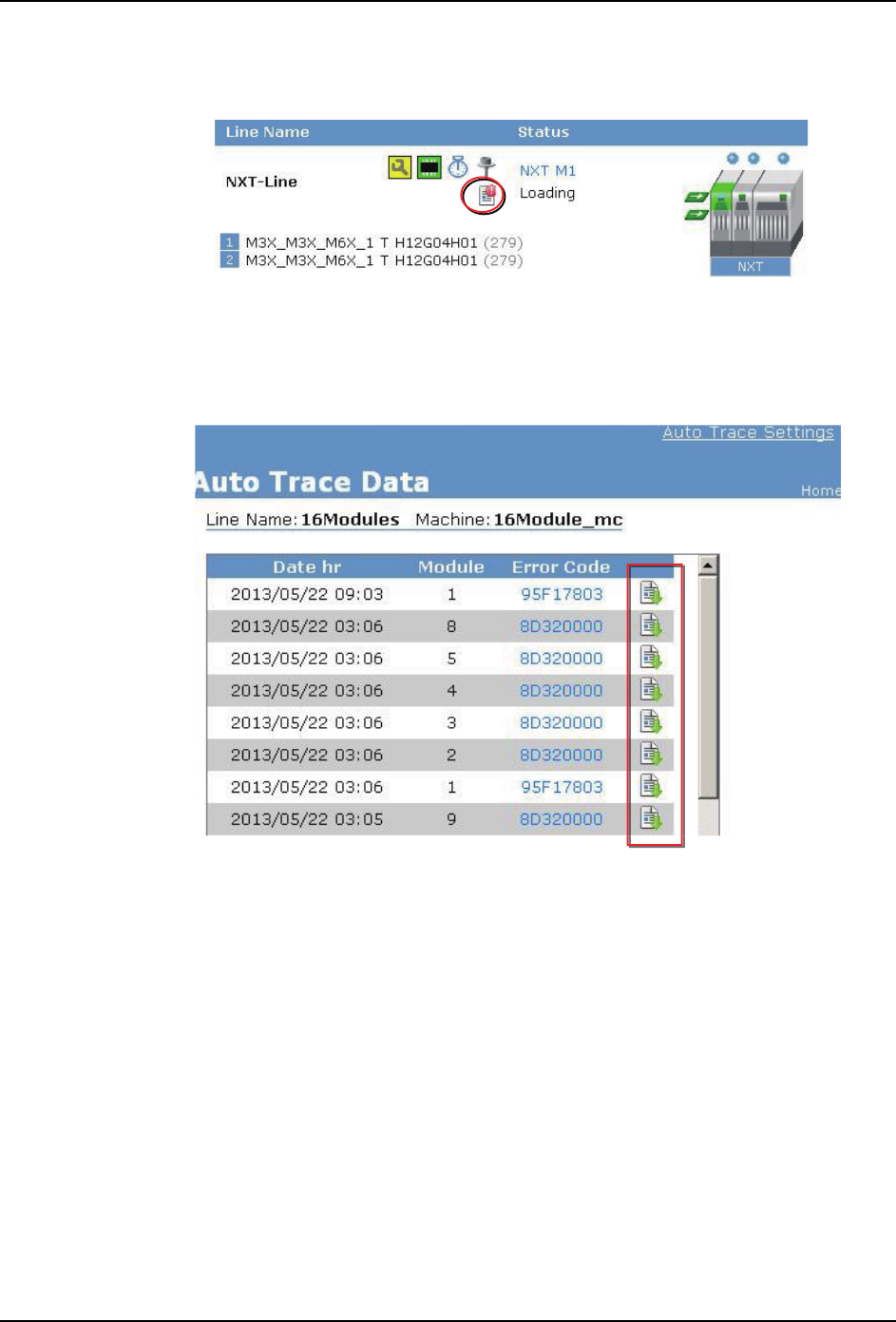

8.9.5 下载跟踪数据
1. 请点击在线监视器所显示的 [Auto Trace Data] 的链接图标。
备注 ) 存在跟踪数据时，图标上红色标记闪烁。
2. 点击自动跟踪画面上所显示的 [ 保存跟踪 ] 的图标，就能够下载该数据。
注意 )此处显示的跟踪数据在取得后一个星期后，自动删除。
30SYS-0880E
01SYS-0883E
