NXT-III-IIIC 系统手册 - 第374页
SYS-NXT3c-007S0 9. 各种功能的设定和管理 NXT III/NXT IIIc 系统手册 353 9. 各种功能的设定和管理 请对照生产形态， 按照机器单位和 模组单位进行功能设定。 功能设定在辅助软件中进行。 另 外，除了功能设定，还说明固有 值管理和远程操作。 ·机器功能设定 ·模组功能设定 ·机器信息取得 ·固有值管理 ·远程操作 9.1 启动机器设定软件 1. 从在线监视器画面上单击要使用机器设定软件的机器名或机械…
8. 辅助软件 SYS-NXT3c-007S0
352 NXT III/NXT IIIc 系统手册
MEMO:
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 353
9. 各种功能的设定和管理
请对照生产形态，按照机器单位和模组单位进行功能设定。功能设定在辅助软件中进行。另
外，除了功能设定，还说明固有值管理和远程操作。
·机器功能设定
·模组功能设定
·机器信息取得
·固有值管理
·远程操作
9.1 启动机器设定软件

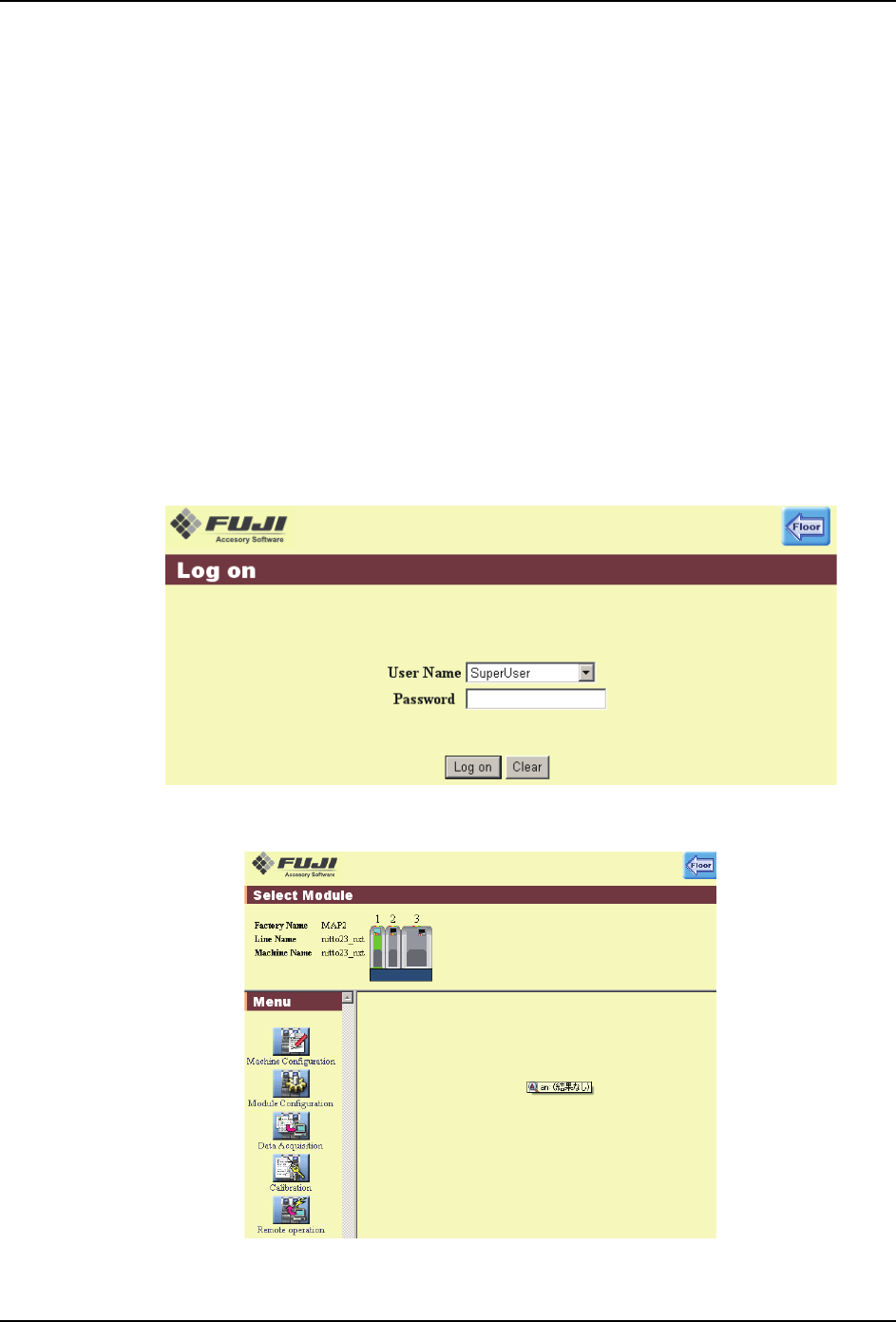

1. 从在线监视器画面上单击要使用机器设定软件的机器名或机械手号码后，显示机器设定
软件的注册画面。
2. 直接输入或者从选择框中指定选择的用户名。
3. 输入用户的密码，单击 [Log on]。显示菜单画面。
1;7$6(
NXTAS0018E
9. 各种功能的设定和管理 SYS-NXT3c-007S0
354 NXT III/NXT IIIc 系统手册
9.2 设定机器功能
在此所设定的内容被反映到生产线上所有机器上。
1. 单击 [Menu] 的 [Machine Configuration] 后，就会显示机器功能设定画面。
2. 从 「分类」的选项中选择设定项目。选择分类以后，设定项目显示会变更。
种类 设定项目
Operation settings Changeover guidance settings
Recovery settings
Alternate feeder (Alternate tray) change condition settings
Function to skip the top part when bottom part mounting is
defective
Nozzle cleaning settings
IPS dust detection settings
Pickup error prevention settings
READY ON check function
Energy saving settings
XY-axis grease splash prevention function
Disable feeder buttons during production to prevent
collisions with nozzles setting
Production start conditions
Specify feeder indexing based on job
Allow 0402 parts to use different package data
LCR check setting
Single conveyor top/bottom random production settings
Mark reading settings Fiducial mark settings
Solder mark read settings
Panel conveyance
settings
Conveyor width settings
Panel clamp setting
Panel conveyance operation settings
Tray unit settings Tray pickup start point and movement direction settings
Tray unit-M settings
