9. 各种功能的设定和管理 SYS-NXT3c-007S0 356 NXT III/NXT IIIc 系统手册 9.2.1 设定料盘吸取开始点和前进方向 料盘元件的吸取顺序有可能与其 他公司的机器不同。 在辅助软件中如果变更料盘元件的吸取开始位置和吸取方向 ，即使是其他公司的机器上用 剩的料盘元件，也能够在 NXT- 3/NXT-3 c 中使用。 1. 在料盘吸取开始点和前进方向的设 定中，请指定开始位置。 • [Tray pickup…
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 355
3. 在各个项目中进行必要的设定。有关设定内容的详细情况，请参照设定画面下方的记
述。
4. 完成所有的设定项目后，请单击 [Send to Machine]。
5. 结束所有的设定变更的传输后，单击 [Close]。
Tray unit-L settings
Tray unit-LT/LTC settings
Host coordination
settings
Fujitrax Verifier setting
Fujitrax Profiler Setting
Fujitrax communication setting
Automatic changeover settings
Skip boards at the machine setting
HexaFeeder cassette ID recognition
Error code used when reporting an empty pickup in
production information
Signal tower settings Signal tower setting
Operator call setting Signal tower delay settings
Operation panel sound volume
Calibration settings Shorten auto calibration when replacing heads
Operation when placing height measurement sensor has
recognition errors
Error display settings Language settings (NXT-3(c) only)
种类 设定项目
9. 各种功能的设定和管理 SYS-NXT3c-007S0
356 NXT III/NXT IIIc 系统手册

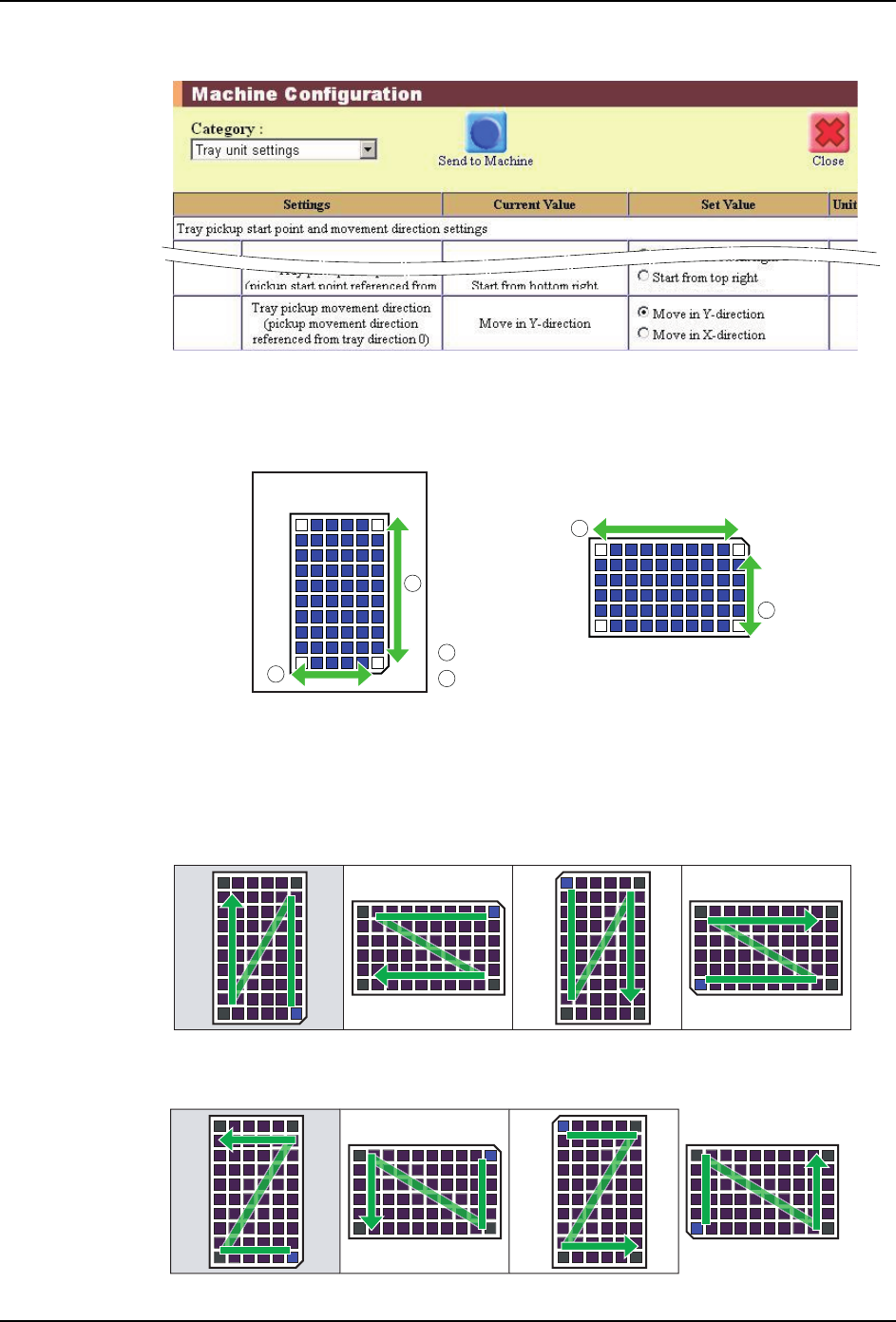

9.2.1 设定料盘吸取开始点和前进方向
料盘元件的吸取顺序有可能与其他公司的机器不同。
在辅助软件中如果变更料盘元件的吸取开始位置和吸取方向，即使是其他公司的机器上用
剩的料盘元件，也能够在 NXT-3/NXT-3c 中使用。
1. 在料盘吸取开始点和前进方向的设定中，请指定开始位置。
• [Tray pickup start point]: [Start from bottom right], [Start from top
right], [Start from top left], or [Start from
bottom left]
备注 )设定值是以料盘方向 0 为基准时的开始位置。
6<66
ᅝ㺙ᮍ
01SYS-0886E
6<66
ᮍᑺ
ᮍᑺ
েϟ
েϞ
ᎺϞ
Ꮊϟ
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 357
2. 请在料盘箱吸取开始点和行进方向设定中指定吸取方向。
·Tray pickup movement direction]：[Move in Y-direction] 、[Move in X-di
-
rection] 选择一种
备注 )设定值是以料盘方向 0 为基准时的方向。
吸取顺序的动作列表
通过料盘装置吸取顺序设定，能够进行以下的动作。
a. 设定值：右下 /Y 方向 （初始设定）
b. 设定值：右下 /X 方向
01SYS-0887E
01SYS-0481S
ᮍ
0ᐲ
ᮍ
90ᐲ
Yᣇะ
1
1
1
2
2
2
Xᣇะ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
