9. 各种功能的设定和管理 SYS-NXT3c-007S0 358 NXT III/NXT IIIc 系统手册 c. 设定值：右上 /Y 方向 d. 设定值：右上 /X 方向 e. 设定值：左上 /Y 方向 f. 设定值：左上 /X 方向 g. 设定值：左下 /Y 方向 6<66 ᮍᑺ ᑺ ᑺ ᑺ 6<66 ᮍᑺ ᑺ ᑺ ᑺ 6<66 ᮍ…
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 357
2. 请在料盘箱吸取开始点和行进方向设定中指定吸取方向。
·Tray pickup movement direction]：[Move in Y-direction] 、[Move in X-di
-
rection] 选择一种
备注 )设定值是以料盘方向 0 为基准时的方向。
吸取顺序的动作列表
通过料盘装置吸取顺序设定，能够进行以下的动作。
a. 设定值：右下 /Y 方向 （初始设定）
b. 设定值：右下 /X 方向
01SYS-0887E
01SYS-0481S
ᮍ
0ᐲ
ᮍ
90ᐲ
Yᣇะ
1
1
1
2
2
2
Xᣇะ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
9. 各种功能的设定和管理 SYS-NXT3c-007S0
358 NXT III/NXT IIIc 系统手册

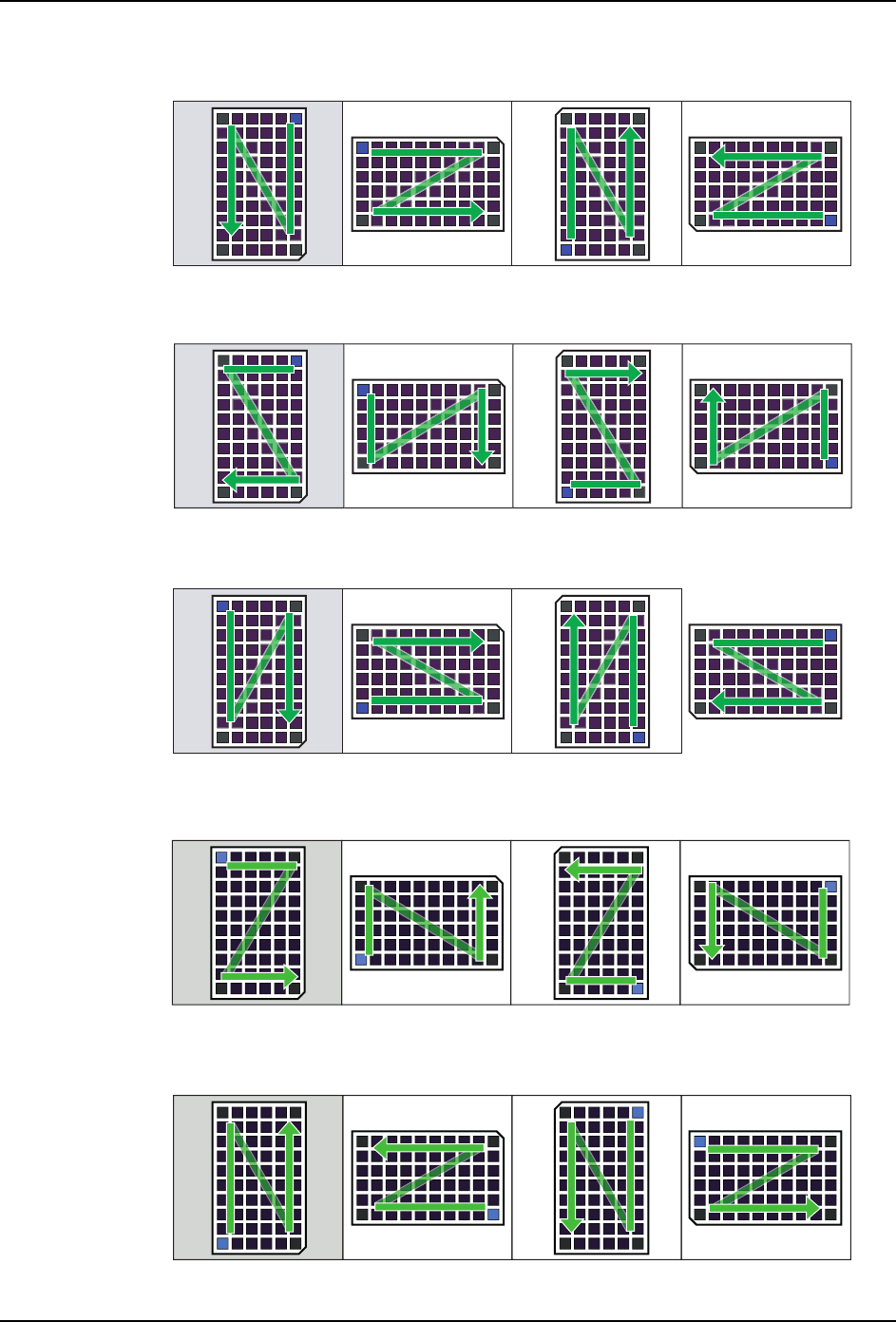

c. 设定值：右上 /Y 方向
d. 设定值：右上 /X 方向
e. 设定值：左上 /Y 方向
f. 设定值：左上 /X 方向
g. 设定值：左下 /Y 方向
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
01SYS-0487S
ᮍ
0ᐲ
90ᐲ 180ᐲ 270ᐲ
01SYS-0488S
ᮍ
0ᐲ 90ᐲ 180ᐲ 270ᐲ
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 359

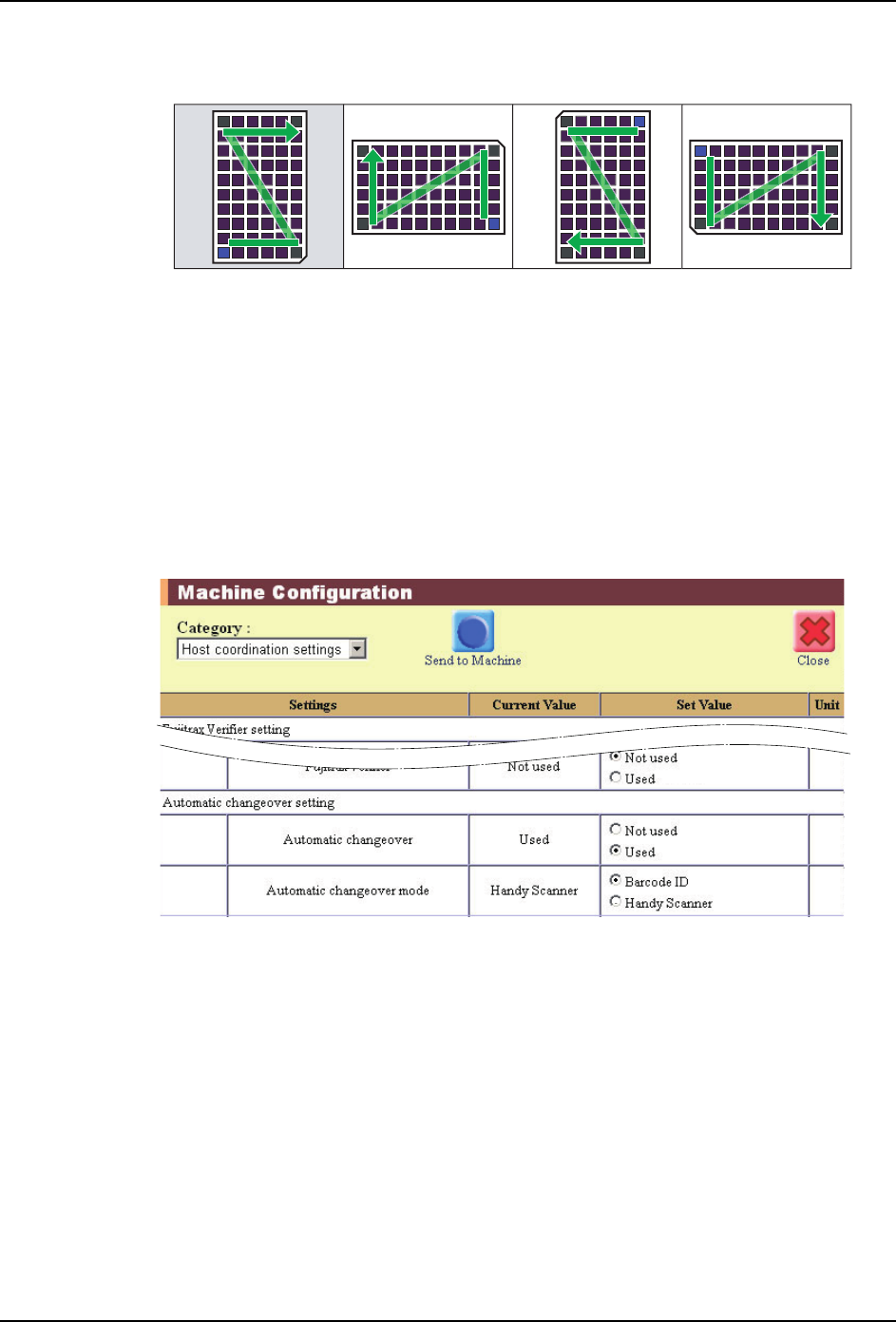

h. 设定值：左下 /X 方向
料盘装置吸取顺序设定后的注意事项
向料盘装置补料后，请不要变更[吸取开始点]或[吸取前进方向]的设定。否则有可能
发生以下异常。
a. 在料盘上还残留元件的情况下，显示料尽的向导画面。
b. 在没有元件的位置上进行吸取动作。
9.2.2 设定自动换线功能 （条形码 ID 模式）
通过读取电路板所粘贴的条形码 ID，机器切换到对应 ID 的 Job, 并进行生产。
·[Fujitrax Verifier]：[Used]
·[Fujitrax Profiler]：[Used]
·[Automatic changeover]：[Used]
·[Automatic changeover mode]：[Barcode ID]
为了使设定变成有效，还需要以下的作业。
1. 请将许可证密钥安装到安装了辅助软件的 PC 中。
2. 在在线监视器的画面上进行以下的设定。详细的操作方法请参照辅助软件操作手册的 [
第 4 章 自动换线功能 ]。
a. 请设定各机器的 Fuji Central Sever 主机名。
备注 ) 请参照辅助软件操作手册 [5.1 进行 Fuji Central Sever 的设定 ]。
6<66
ᮍᑺ ᑺ ᑺ ᑺ
01SYS-0888E
