SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 429

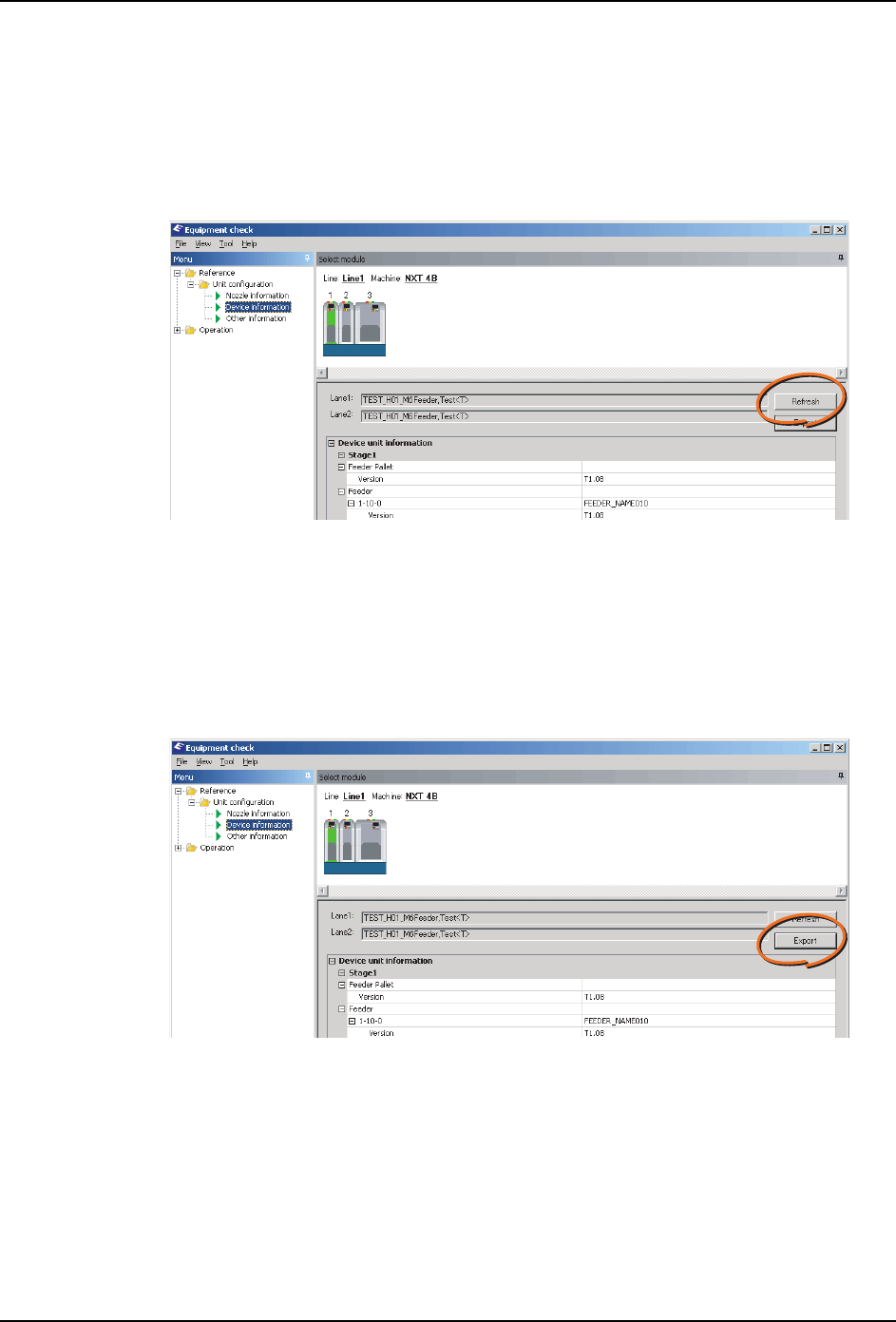

更新装置配置信息
需要将显示中的装置配置画面更新成最新的信息的时候，请进行以下的操作。
1. 请从 [Select module] 框内选择要操作的模组。
2. 请单击 [Refresh] 按钮。所选择的模组的 [Device information]、[Nozzle
information] 和 [Other unit information] 全部更新。
将装置配置信息输出到文本文件中
能够将所参照的装置配置信息作为文本文件进行输出。请进行以下的操作。
1. 请从 [Select module] 框内选择要操作的模组。
2. 请单击 [Export] 按钮，并指定保存位置。所选择的模组的各信息作为文本文件保存。
01SYS-0351E
01SYS-0352E
10. 各种软件工具的使用方法 SYS-NXT3c-007S0
430 NXT III/NXT IIIc 系统手册
10.9 MEdit
使用该软件能够进行 Job 数据的基本编辑操作和电路板 / 拼板跳过定位点的测试。另外，使
用该软件也能够取得机器上的 Job。数据编辑后，将变更反映到总目录中并向机器重新传送
编辑数据。
注意 )使用 Fuji Flexa 编辑生产中的 Job，并直接通过 MEdit 进行反映时，就会在运转时有
可能引起误贴装或未贴装。
有关 MEdit 的详细说明，请参照 [NXT 系列编程手册 ][5. 编辑机器内 Job（MEdit 的使用）]。
SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 431

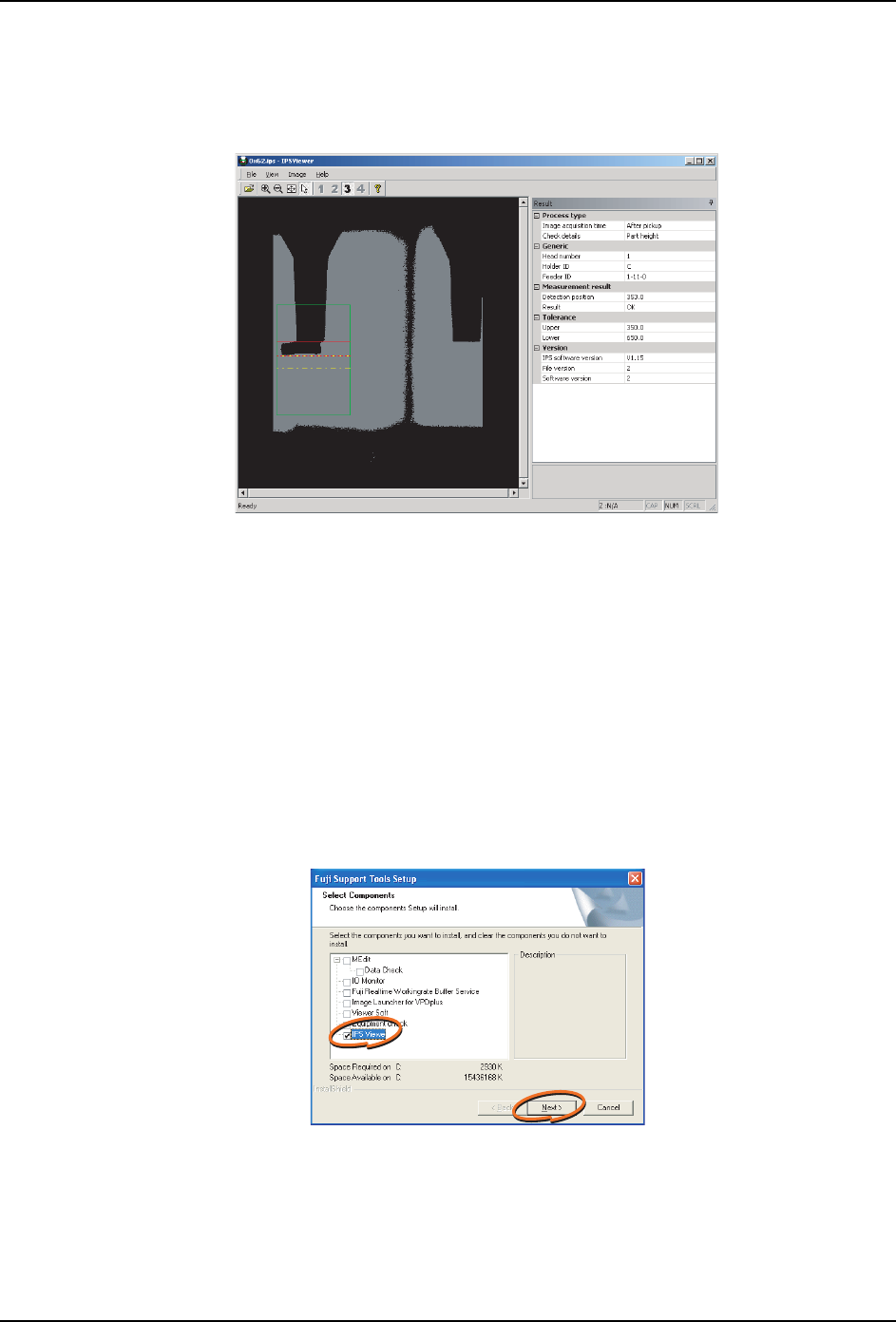

10.10 IPS Viewer
IPS Viewer 是软件工具， 可以在 PC 上确认搭载在 V12 工作头中的 IPS（Intelligent Part
Sensor）所取得的各种判定结果。
备注 )IPS Viewer 在 NXT V5.01 或更高版本中可以使用。
10.10.1 安装 IPS Viewer
IPS Viewer 保存在软件 DVD 中。
1. 请将 NXT-3 软件 DVD 插入启动器中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果不启动，请双击 DVD 内的 [FMenu.exe]。
3. 请从「Setup support tools for the engineering panel」的菜单中选择「Select the
required images and install」。
4. 在安装组件的选择画面上，选择 「IPS Viewer」，点击 「Next」。安装软件，并显示最
后的步骤。
5. 点击 [Finish] 结束安装。
