2. 各部分名称和功能 SYS-NXT3c-007S0 48 NXT III/NXT IIIc 系统手册 2.2.4 M6-3c 模组 1 正面门 2 手柄 3 操作面板 4 吸嘴置放台 5 贴装工作头 6 信号灯 7 XY 机械手 8 定位相机 9 搬运轨道 10 元件相机 11 料站托架 01SYS-0947 1 2 3 4 5 6 7 8 9 10 11
SYS-NXT3c-007S0 2. 各部分名称和功能
NXT III/NXT IIIc 系统手册 47
2.2.3 M3-3c 模组
1 正面门
2 手柄
3 操作面板
4 吸嘴置放台
5 贴装工作头
6 信号灯
7 XY 机械手
8 定位相机
9 搬运轨道
10 元件相机
11 料站托架
01SYS-0946
4
9
10
11
1
2
3
5
6
7
8
2. 各部分名称和功能 SYS-NXT3c-007S0
48 NXT III/NXT IIIc 系统手册
2.2.4 M6-3c 模组
1 正面门
2 手柄
3 操作面板
4 吸嘴置放台
5 贴装工作头
6 信号灯
7 XY 机械手
8 定位相机
9 搬运轨道
10 元件相机
11 料站托架
01SYS-0947
1
2
3
4
5
6
7
8
9
10
11
SYS-NXT3c-007S0 2. 各部分名称和功能
NXT III/NXT IIIc 系统手册 49

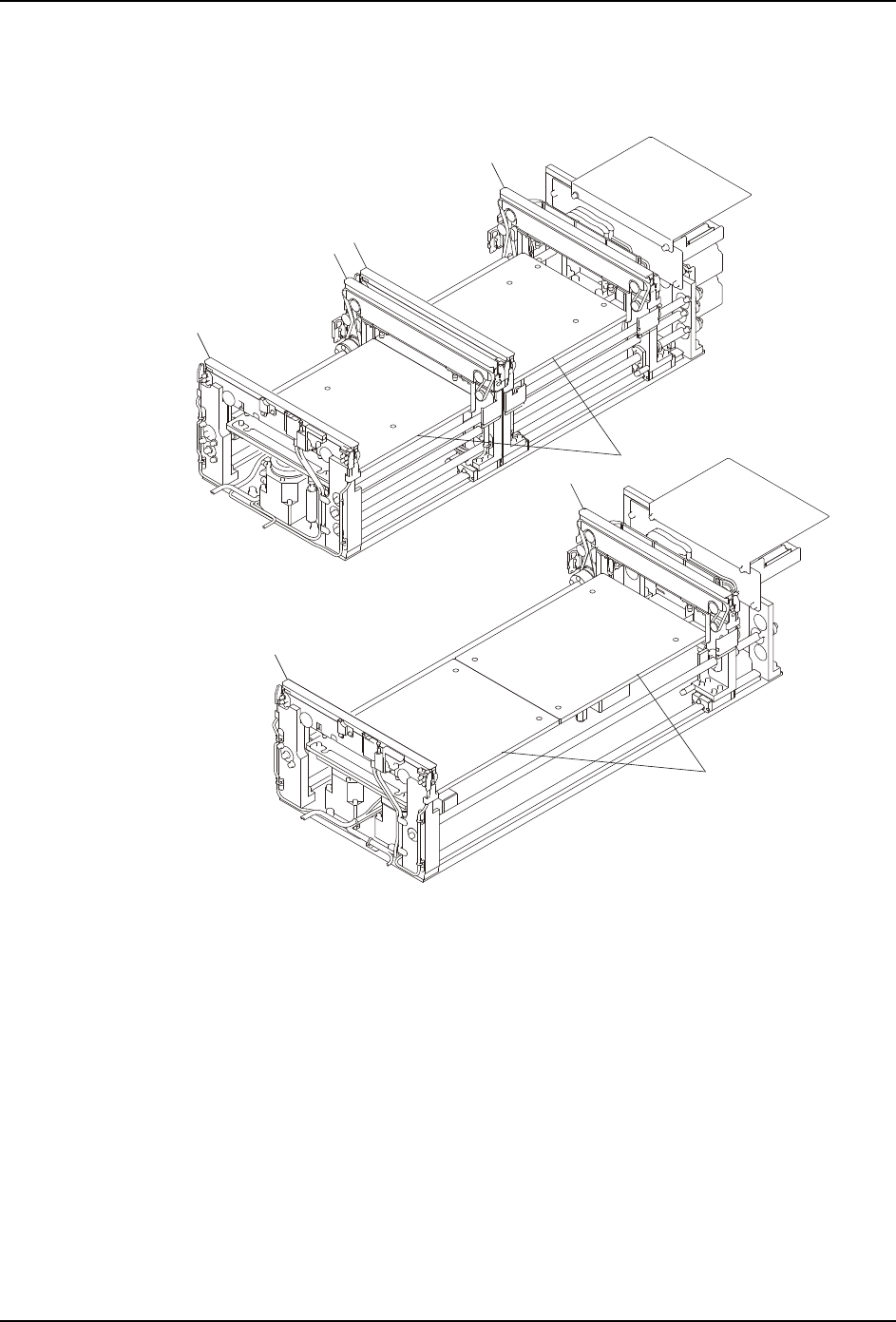

2.3 搬运轨道
以下是搬运轨道的各部分名称。
备注 )
上述图片中的轨道是 M3-3 模组的双搬运轨和单搬运轨。M6 模组的轨道构造和名称与上述的一样。
其他模组 （M6-3, M3-3c, M6-3c）的搬运轨的构造以及各部位的名称与 M3-3 模组一样。
1 基准轨道 （轨道 1）
2 附属轨道 （轨道 1）
3 基准轨道 （轨道 2）
4 附属轨道 （轨道 2）
5 支撑板
01SYS-0923
1
1
2
2
3
4
5
5
