2.5.2 变更显示设定

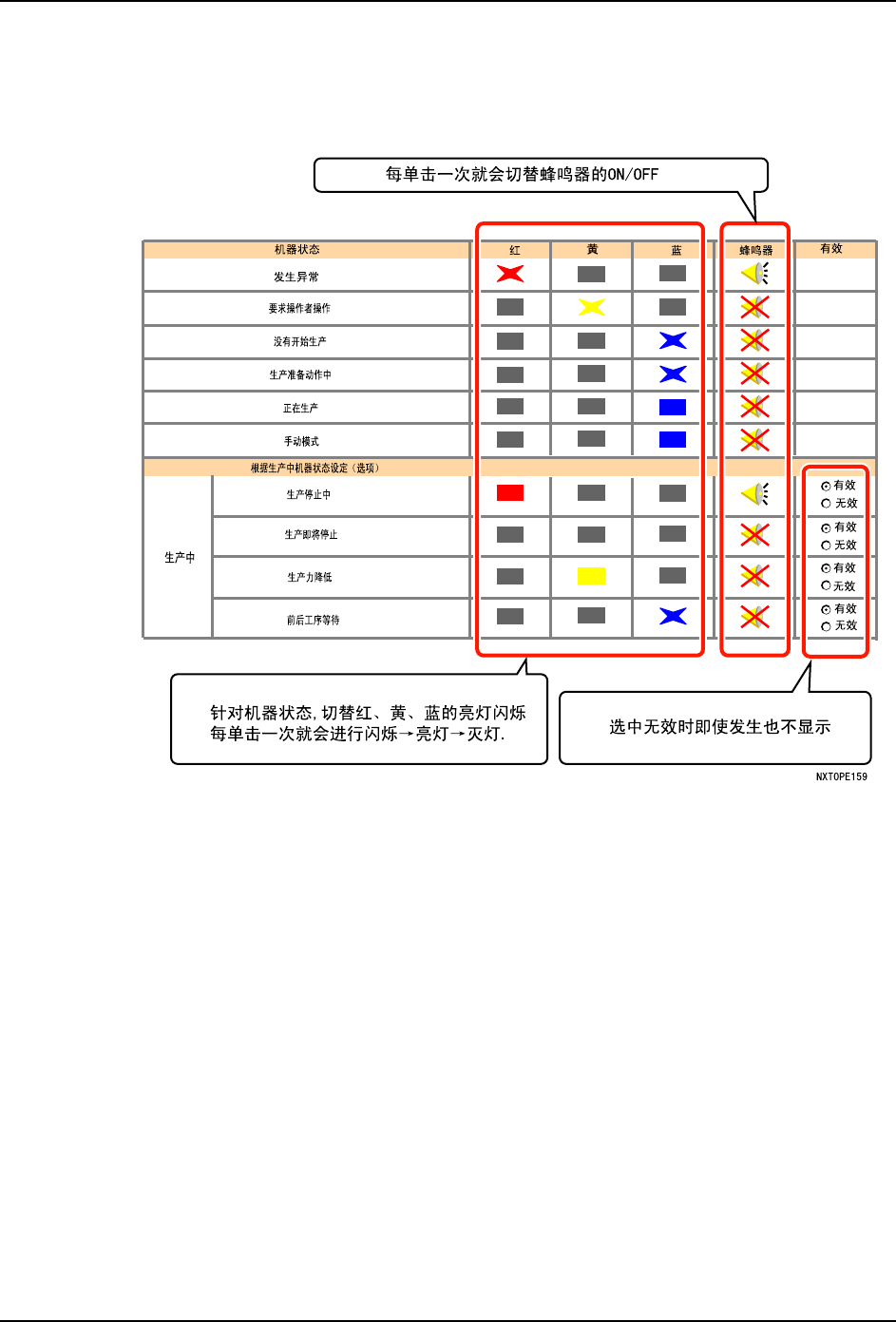

前面提到的有关机器状况的指示灯颜色或者蜂鸣器的设定可以通过辅助软件进行变更。详
细内容请参照辅助软件操作手册。
SYS-NXT3c-007S0 2. 各部分名称和功能
NXT III/NXT IIIc 系统手册 57
2.6 料站显示器

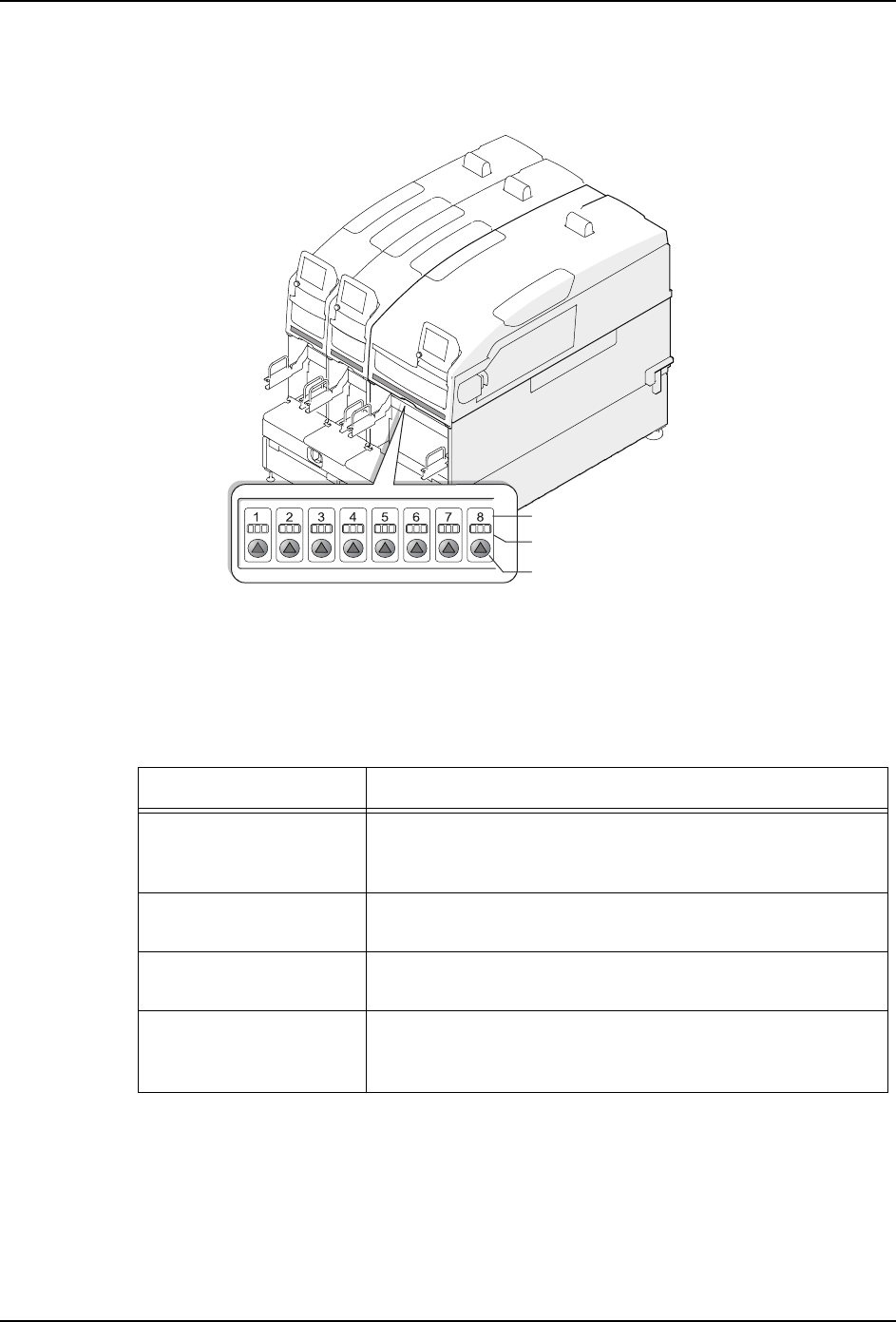

料站显示器的各部分名称如下。
LED 的颜色所表示的料槽状态如下。
1 料槽编号
2 LED
3 供料器安装按钮
LED 的显示 料槽的状态
红色亮灯
因料尽、吸取失误、影像处理错误等，而没有进行元件吸取
的料槽。
即使在运转中也能够拆除该料槽的供料器。
绿色或黄色亮灯
元件供应中的料槽。
请不要拆除该料槽的供料器。
绿色和黄色亮灯
运用次料站功能，处在元件供应开始前的料槽。
请不要拆除该料槽的供料器。
3 种颜色亮灯
运用贴装元件压下功能时，在元件压下用的顺序中所设定的
料槽。
该料槽不进行元件贴装动作。
01SYS-0667
3
1
2
2. 各部分名称和功能 SYS-NXT3c-007S0
58 NXT III/NXT IIIc 系统手册
2.7 料站托架更换推车
机器不同，则对应的料站托架更换推车也不同。
a. NXT-3: PCU-2
b. NXT-3c: PCU-2c
2.7.1 PCU-2

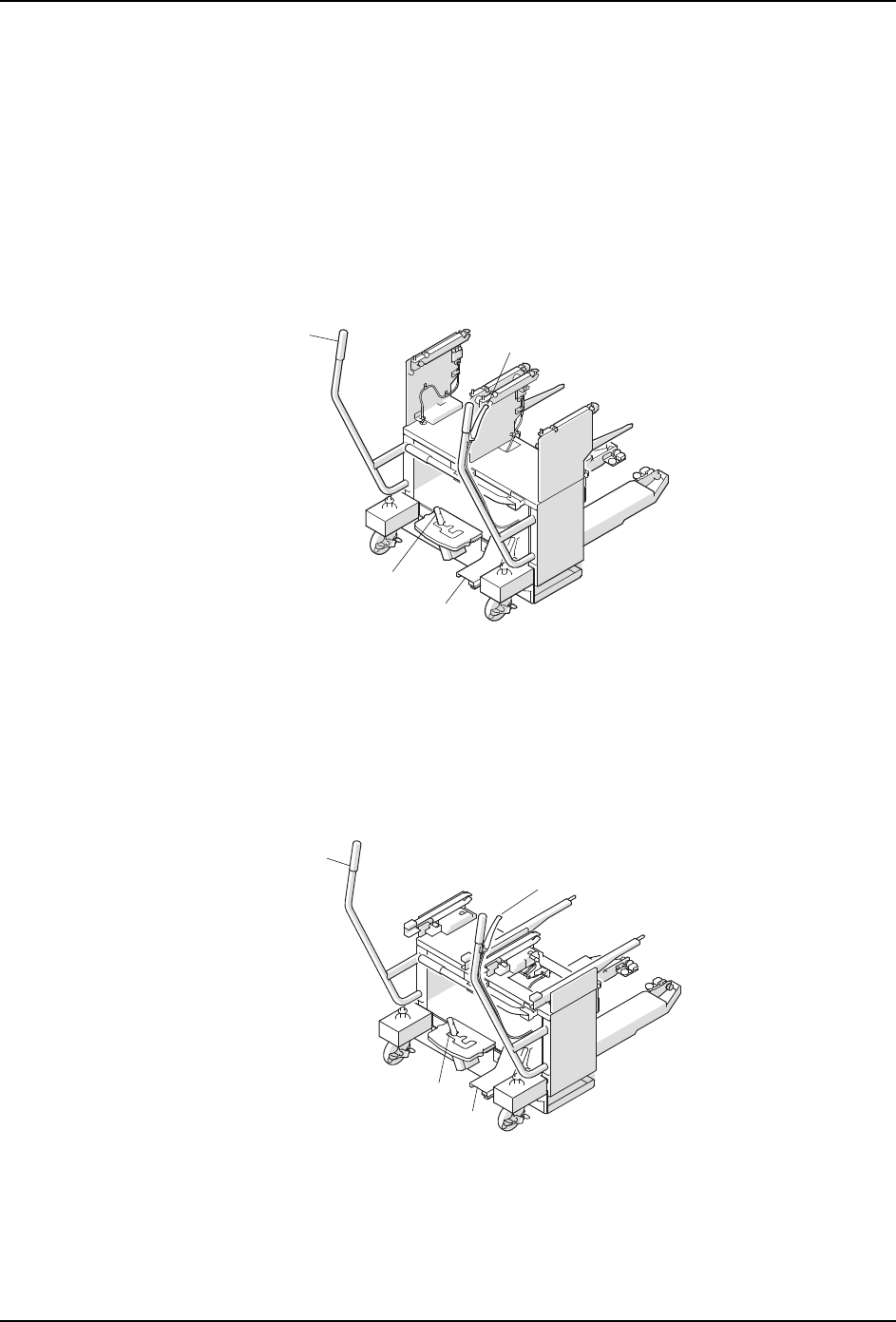

以下是 PCU-2 的各部分名称。
a. 对应标准供料器
b. 对应斗式供料器
1 手柄
2 解除滑轨锁定手柄
3 脚踏板
4 高度调节手柄
1 手柄
2 解除滑轨锁定手柄
3 脚踏板
4 高度调节手柄
01SYS-0668
1
2
4
3
01SYS-0669
1
2
4
3
