SYS-NXT3c-007S0 3. 基本操作

NXT III/NXT IIIc 系统手册 69

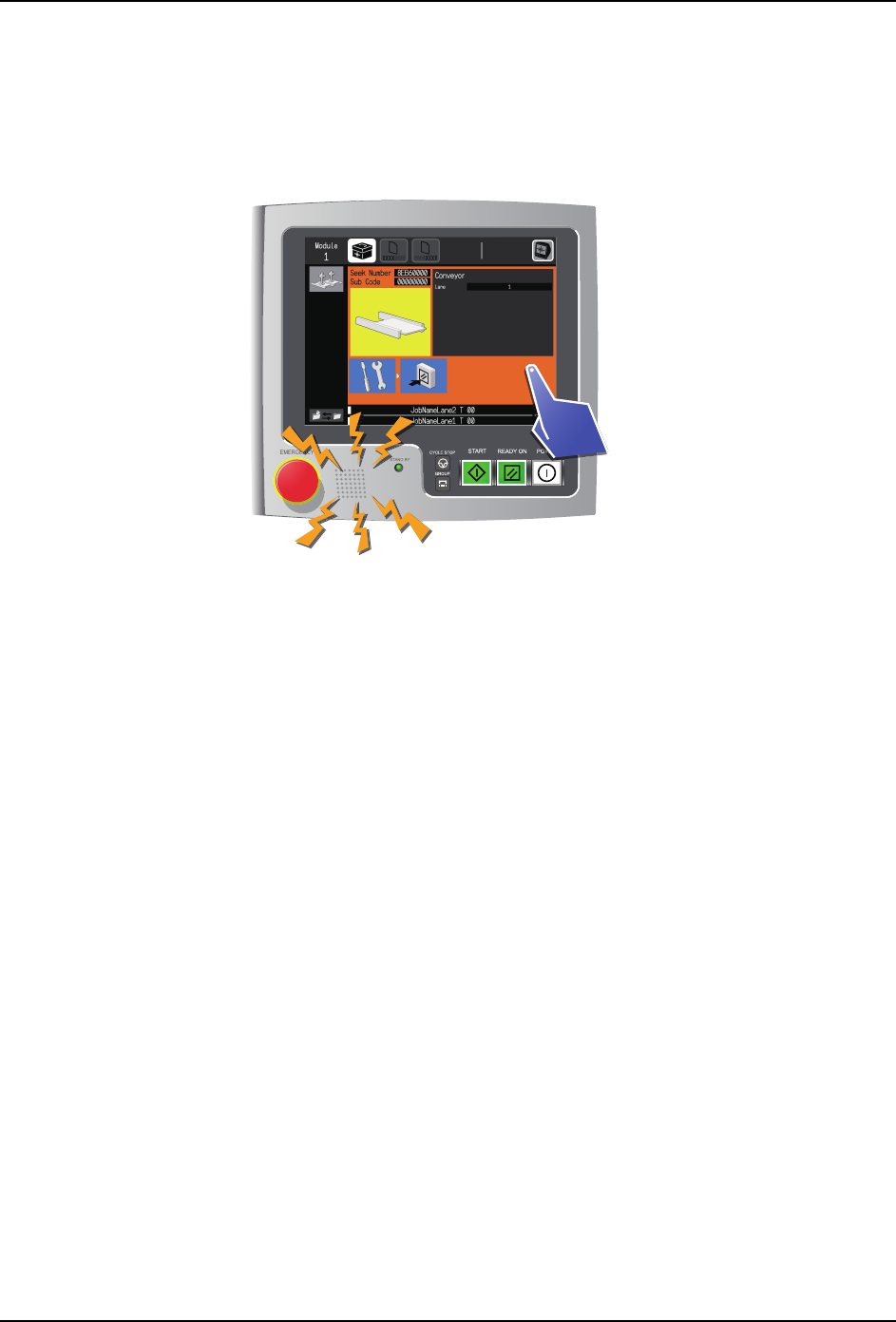

3.7 停止蜂鸣音

操作者通过蜂鸣音也可以知道机器的异常等情况。

蜂鸣音是从内置在操作面板内的扬声器中发出的。请按下画面停止蜂鸣音。除了执行指令的

按钮以外，按下任何位置都没问题。

备注 )蜂鸣音能够在辅助软件中进行变更。详细内容请参照 [FUJI 辅助软件操作手册 ]。

01SYS-0660

3. 基本操作 SYS-NXT3c-007S0

70 NXT III/NXT IIIc 系统手册

3.8 将供料器安装到料站托架上

以下说明在托架上安装供料器的步骤。

备注 ) 将料卷安装到供料器上的方法请参照「智能供料器手册」。

1. 将供料器的前端放置到料站托架的料槽上。

2. 请推入供料器。

注意

请将供料器底部的导轨完全安装到料槽上

。

如果没有正确地安装供料器，

有可能与贴装工作头发生干扰

。

01SYS-0661

01SYS-0662

SYS-NXT3c-007S0 3. 基本操作

NXT III/NXT IIIc 系统手册 71

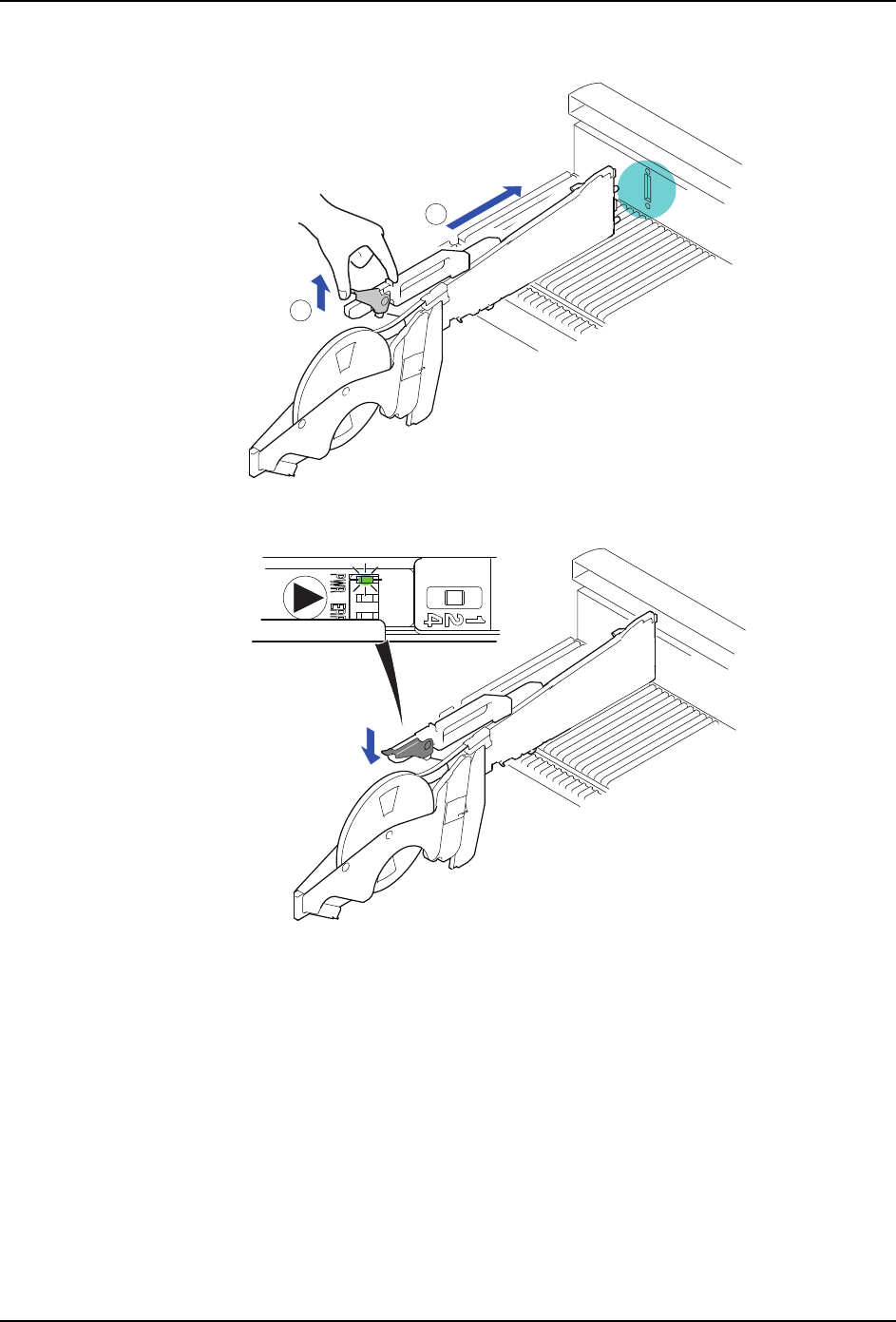

3. 请抬起手柄的状态把供料器前端的通迅接头完全插入到料槽托架的通迅部分。

4. 放下夹杆。此时，请确认供料器的 “PWR” LED 亮灯。

备注 ) 没有正确插入供料器就无法供应电源，因此 PWR LED 不会亮灯。

01SYS-0663

01SYS-0664
