Test Research, Inc.

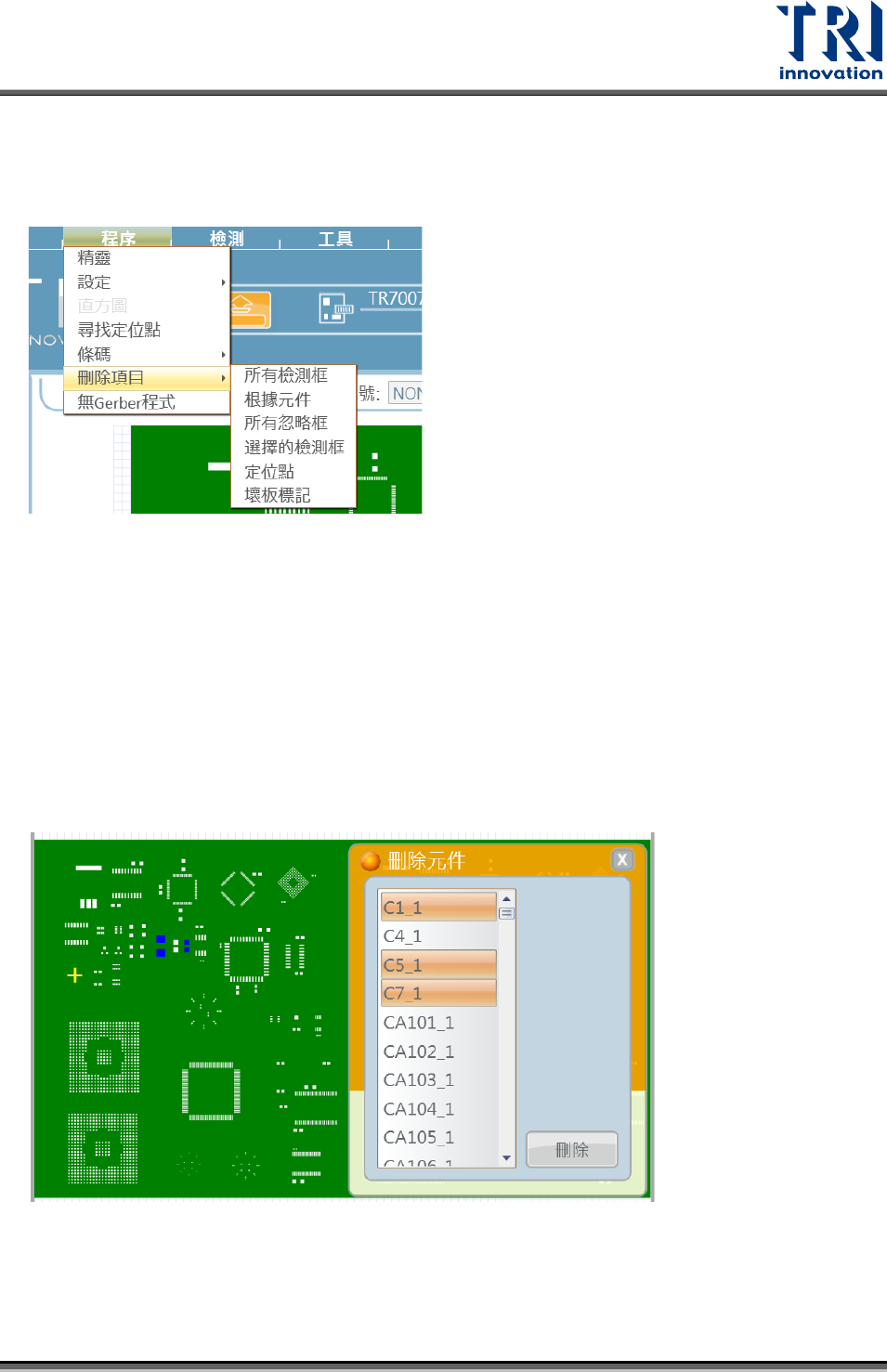

4.2.7
刪除項目
刪除項目功能選單中包含所有檢測框、根據元件、所有忽略框、選擇的檢測框、定位
點、壞板標記，共六項選項。功能選單如下圖所示：
4.2.7.1
所有檢測框
此功能可刪除當前所有的檢測框。
4.2.7.2
根據元件
依元件刪除，從元件列表之中選擇要刪除的元件。點選時，(CAD 框)大圖會同步顯示
備點選的元件。確認要刪除時，點擊 [
刪除
]按鈕即可。操作介面可參考下圖。
4.2.7.3
所有忽略框
此功能可刪除所有忽略的檢測框。
TR7007 Series User Guide – Software 103
Test Research, Inc.

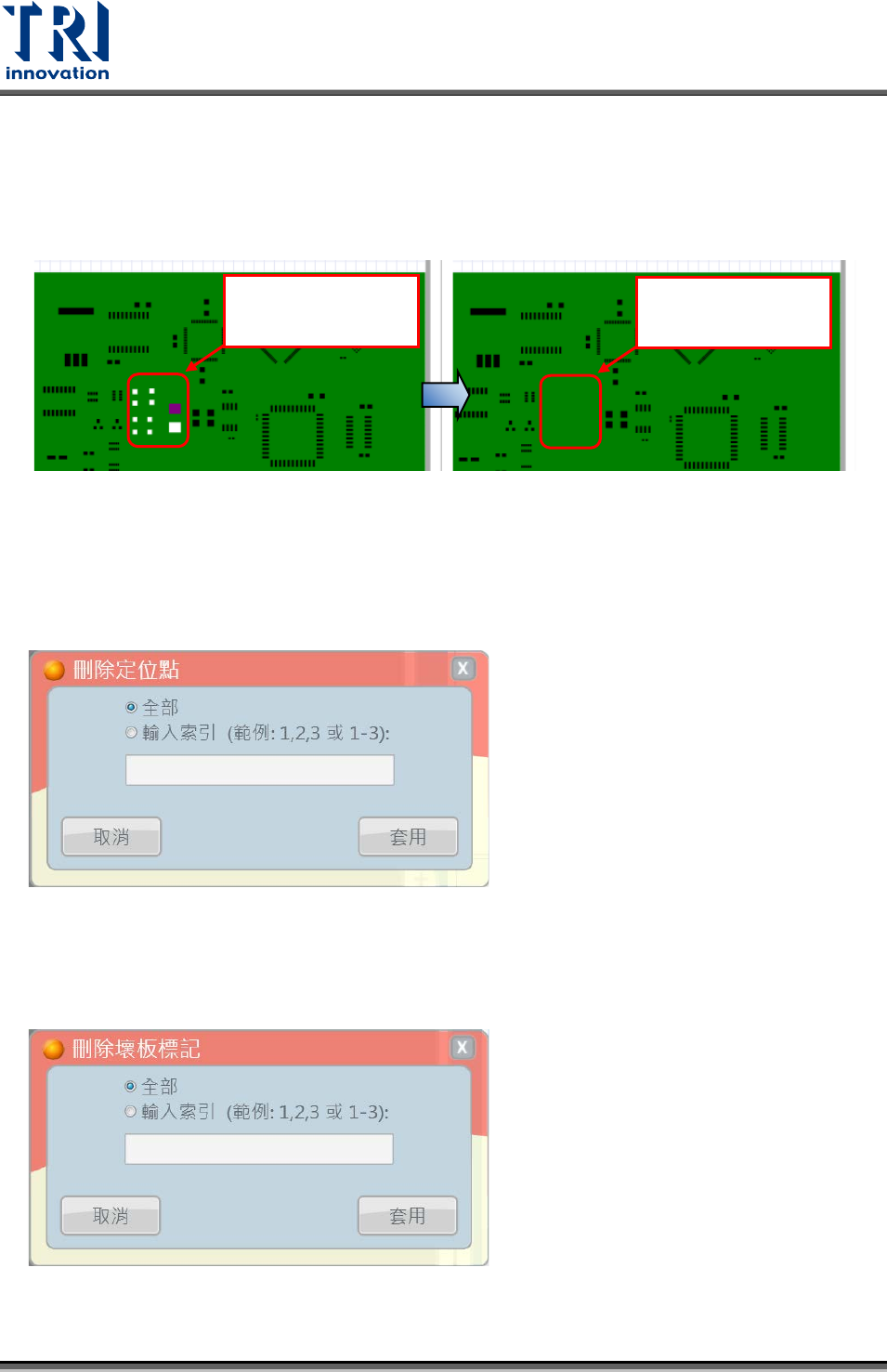

4.2.7.4
選擇的檢測框
先圈選(CAD 框)大圖的檢測框，選取結果可參考下圖左側。接著點擊刪除項目中的所
選擇的檢測框，點擊後所框選的檢測框隨即被刪除，刪除結果可參考下圖右側。
4.2.7.5
定位點
選擇欲刪除的定位點，[全部]代表刪除全部大定位點，[輸入索引]可輸入欲刪除的定
位點編號。確認後按下[套用]按鈕即可刪除。
4.2.7.6
壞板標記
選擇欲刪除壞板標記其板號。[全部]代表刪除全部壞板標記，[輸入索引]可輸入欲刪
除的壞板標記版號。確認後按下[套用]按鈕即可刪除。
選擇的檢測框
檢測框被刪除
104 TR7007 Series User Guide – Software
Test Research, Inc.

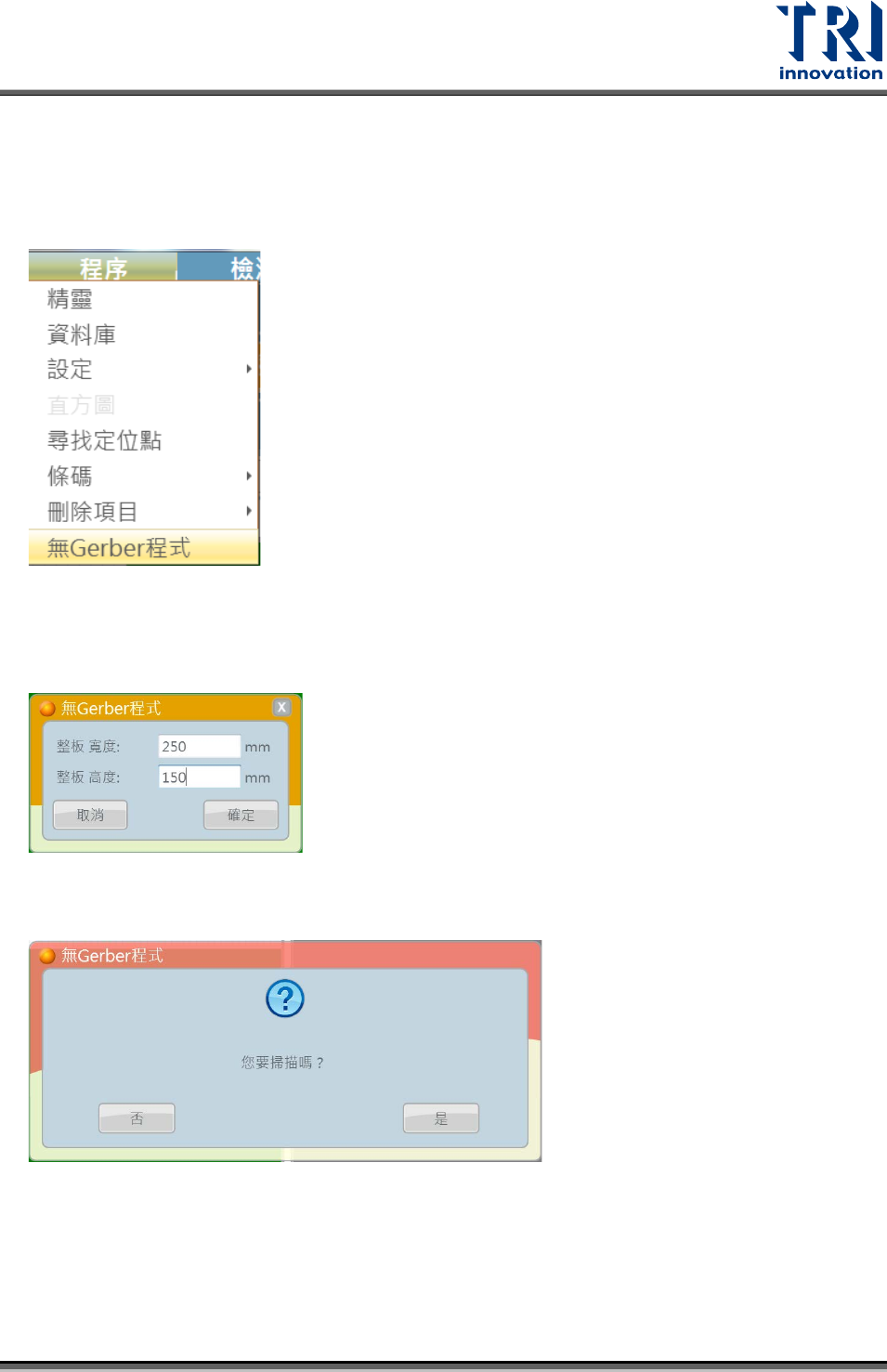

4.2.8
無
GERBER
程式
無 Gerber功能為進階測試功能。多用於 TRI 原廠塊規測試使用。下圖為無 Gerber
程式表單介面。
<操作範例>
步驟1. 點選無 Gerber程式後，輸入板子尺寸並點擊 [
確定
]按鈕。
步驟2. 系統詢問是否掃描版子。點擊 [
是
]按鈕，開始掃板取得板子影像。
TR7007 Series User Guide – Software 105
