步驟3. 出現提示訊息，提示新增定位點與檢測框。點擊[確定]按鈕，進入定位點頁面。
步驟4. 於定位點頁面新增訂位點。先移動至定位點影像上，於下圖右側 FOV 影像上
點擊滑鼠右鍵將出現選單。於選單點選[新增定位點]以增加新定位點。以此方
式新增三個定位點後，即可切換到 2D 面板顯示頁面。
步驟5. 新增訂位點完成後，可進入 2D 面板顯示頁面新增檢測框。
步驟6. 接續設訂檢測框規格後，即完成檢測程式。
106 TR7007 Series User Guide – Software
Test Research, Inc.
4.3
檢測
檢測選單中包含檢測、模式設定、動作設定、缺現優先、錫膏控制，共五項功能選單。
介面如下圖所示：
4.3.1
檢測
點選檢測後，機台主程式即進入檢測狀態。當板子到達停版位置並且完成夾板動作後，
機台即可開始掃圖檢測版子。
4.3.2
模式設定
模式設定選單中包含不良品等待確認、不良品自動確認、免測模式，共三項功能。介
面如下圖所示：
不良品等待確認：若程式判斷為良板會直接通過，判斷為不良會停板待使用者來做確
認。
不良品自動確認：由程式判斷是否為良板，不做覆判直接通過。
免測模式：進行檢測但只會顯示 Pass，並直接通過。
TR7007 Series User Guide – Software 107
Test Research, Inc.
4.3.3
動作設定

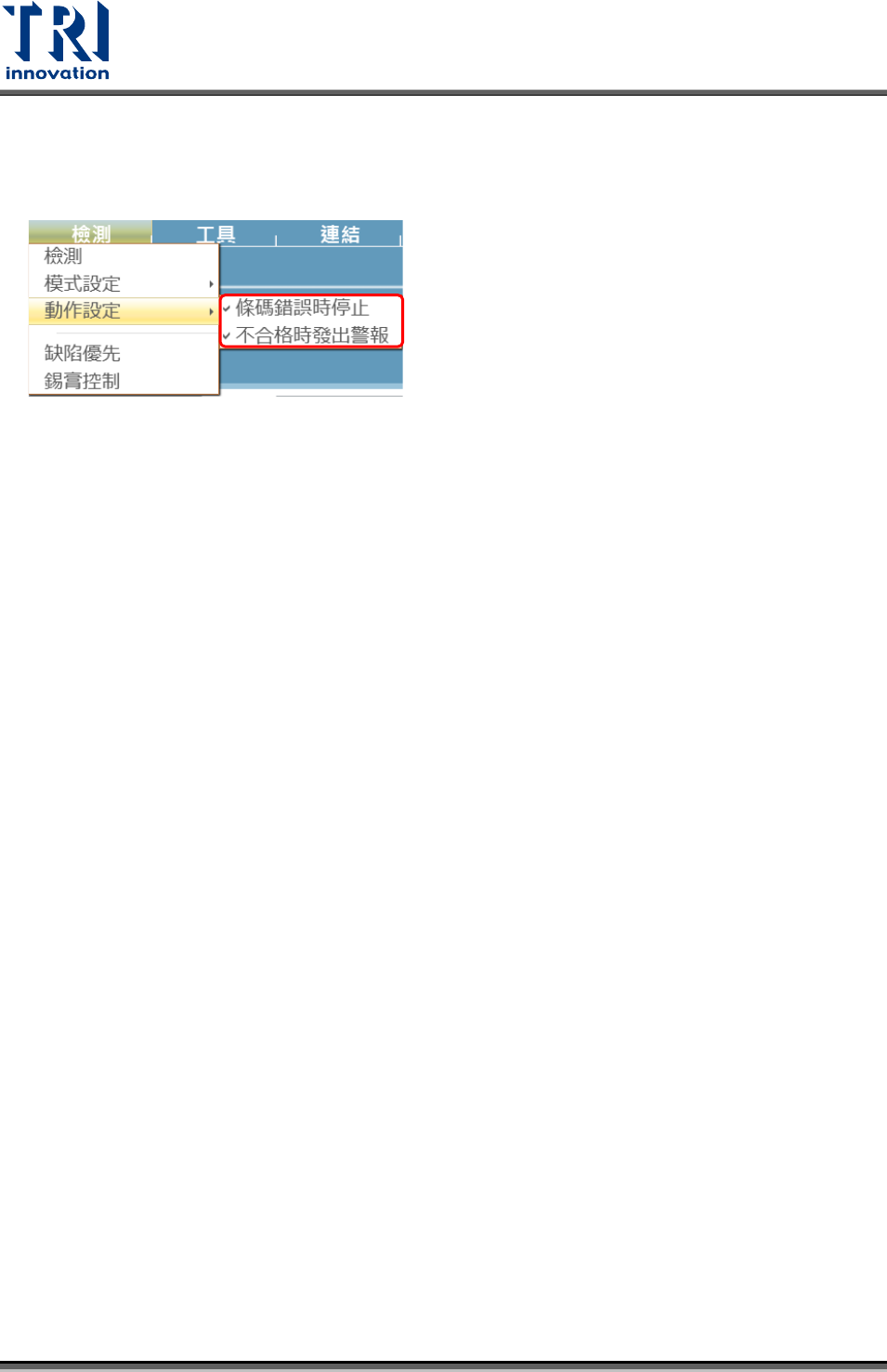

動做設定選單中包含條碼錯誤時停止、不合格時警報，共兩項功能。介面如下圖所示：
4.3.3.1
條碼錯誤時停止
勾選條碼錯誤時停止功能後，當發生讀取不到條碼的狀況時，機台將停止檢測。未勾
選此功能時，讀取不到條碼時將繼續檢測，並以當下時間帶入條碼欄未。
4.3.3.2
不合格時發出警報
勾選不合格時發出警報功能後，當檢測錫膏板判斷為不合格狀況時，機台三色燈會發
出聲響警報。未勾選此功能時，則不會發出聲響警報。
