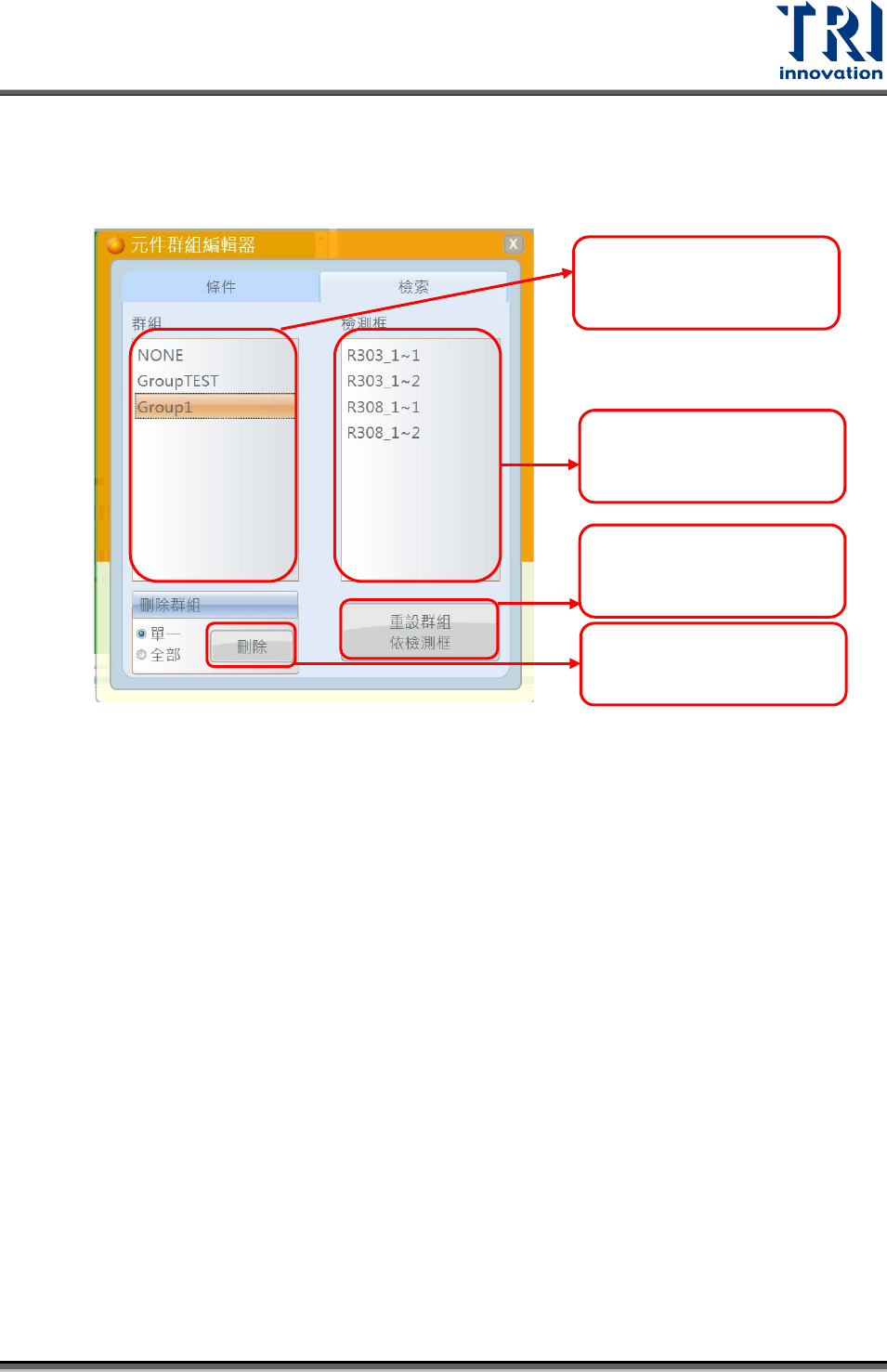

步驟4. 接續可到檢索分頁中點選群組中剛才所設定的權組名稱。檢測框資訊隨即顯示
此群組名稱內的檢測框。下圖範例中可看到上一步驟設定的群組包含四個檢測
框的名稱。
[刪除]：刪除目前群組資訊
欄內設定的群組名稱
[重設群組依檢測框]：刪除
目前檢測框資訊欄內的項目
檢測框資訊：顯示目前點選
的群組所包含的檢測框
群組資訊：顯示目前程式內
包含的群組
TR7007 Series User Guide – Software 125
Test Research, Inc.
4.4.7
選取檢測框
使用選取檢測框，可讓主程式依照選取檢測框的條件選取檢測框。選取後可利用[預
覽]按鈕觀看所選取的檢測框，也可利用[群組編輯器]按鈕進行群組編輯，另外可利用
[規格視窗]按鈕進行規格的編輯。下圖為選取檢測框的點選位置圖。

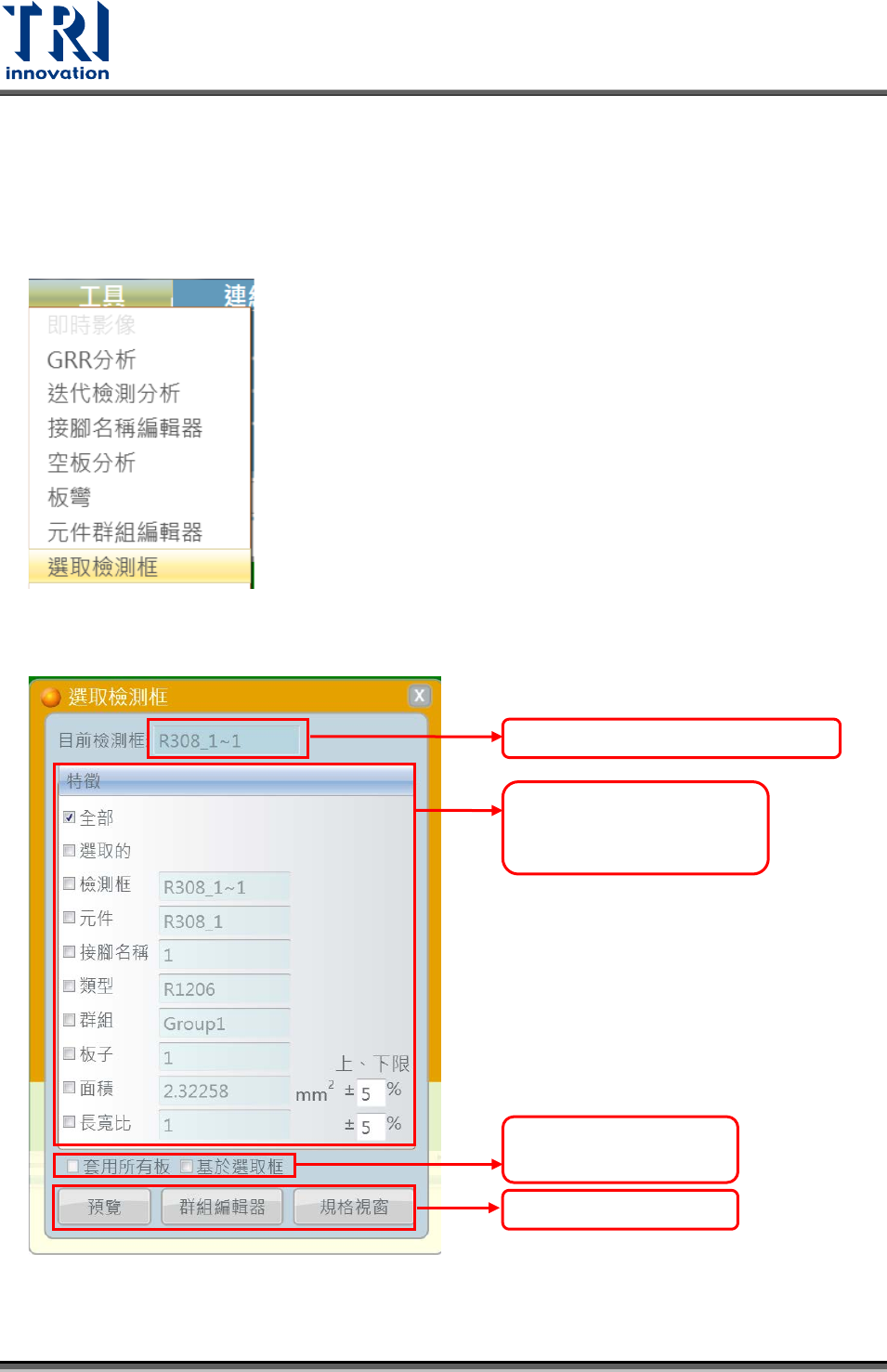

介面簡介：
顯示格式：元件名稱 版號~腳位編號
特徵輔助條件設定按鈕
特徵資訊：勾選後將選取相
同符合特徵條件的檢測框
動作按鈕按鈕
126 TR7007 Series User Guide – Software
Test Research, Inc.
<操作範例 1>
步驟1. 下圖圈選了三種元件(一共四個檢測框)。勾選元件、告用所有板、機於選取框
後，點擊[預覽]按鈕。
步驟2. 點選[預覽]按鈕後。不同聯板中，與四個檢測框相同的元件檢測框也一併被圈
選。
TR7007 Series User Guide – Software 127
