Test Research, Inc. < 操作範例 2> 步驟 1. 下圖圈選了三種元件 ( 一共四個檢測框 ) 。勾選元件、告用所有板、機於選取框 後，點擊 [ 預覽 ] 按鈕。 步驟 2. 點選 [ 預覽 ] 後，可看到不同連板中、與四個檢測框相同的元件檢測框也一併被 圈選。 128 TR 7007 Series User Guide – Software
Test Research, Inc.
<操作範例 1>
步驟1. 下圖圈選了三種元件(一共四個檢測框)。勾選元件、告用所有板、機於選取框
後，點擊[預覽]按鈕。
步驟2. 點選[預覽]按鈕後。不同聯板中，與四個檢測框相同的元件檢測框也一併被圈
選。
TR7007 Series User Guide – Software 127
Test Research, Inc.

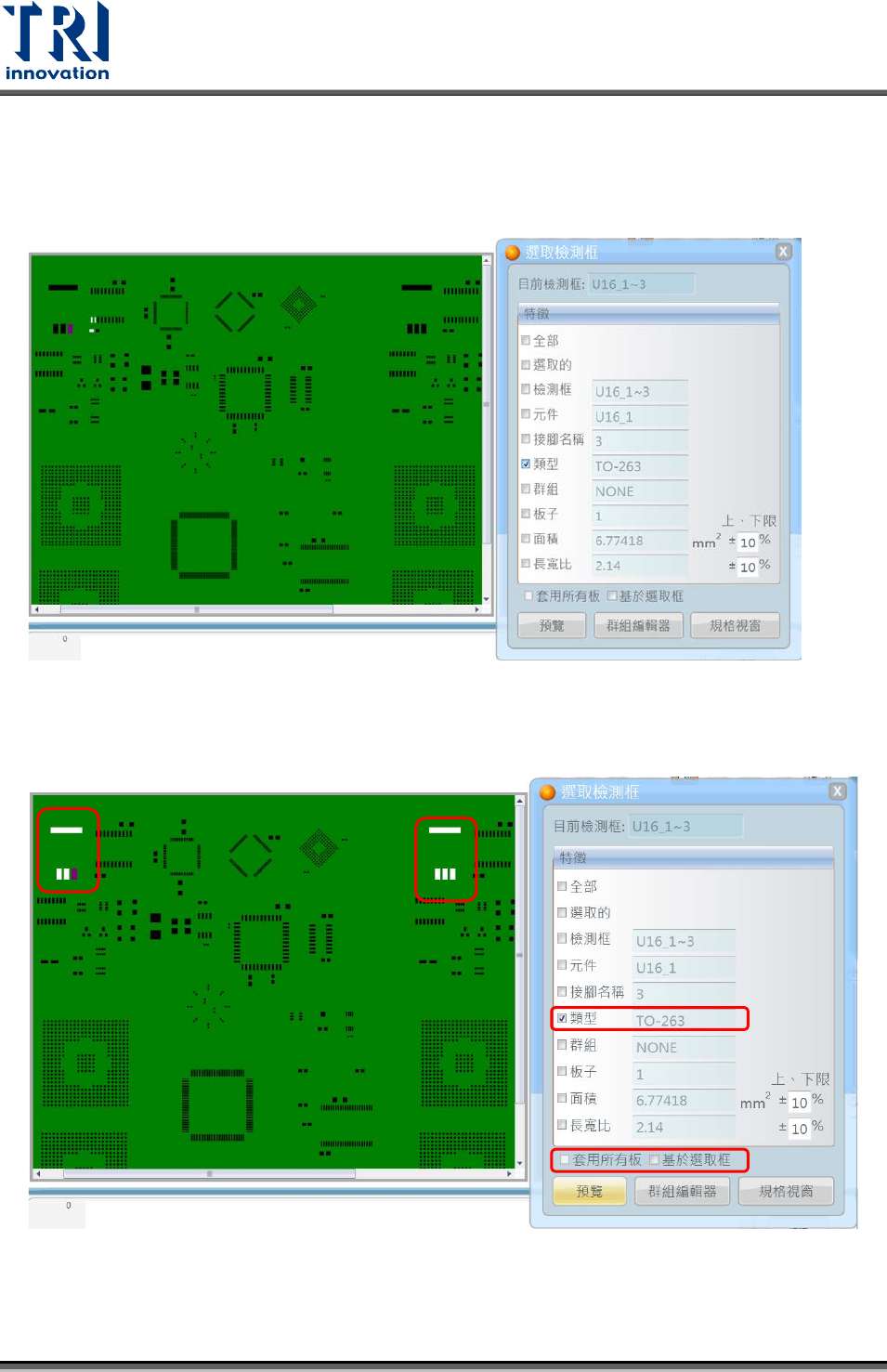

<操作範例 2>
步驟1. 下圖圈選了三種元件(一共四個檢測框)。勾選元件、告用所有板、機於選取框
後，點擊[預覽]按鈕。
步驟2. 點選[預覽]後，可看到不同連板中、與四個檢測框相同的元件檢測框也一併被
圈選。
128 TR7007 Series User Guide – Software
Test Research, Inc.
4.4.8
空板分析
空板分析功能不同於一般計算錫膏高度計算時，直接板子基板到錫膏的高度。空板分
析可對空板進行各個錫墊高度計算並儲存。儲存後並接續檢測時，空板分析功能可將
儲存的高度帶入，用以可計算從錫墊到錫膏的高度。
操作方式可放入空板後，設定進出板次數與每次的測試次數已進行自動分析。也可點
擊[目前資料]按鈕，對於目前掃板後的影像進行自動設定。此外也可使用第三種方式，
以的手動設定區分板子與錫膏(錫墊)的區域。手動設定可參考<操作範例>說明。
<操作範例>
步驟1. 放置空板並掃板。
步驟2. 在大圖上選擇任意一個錫墊。
步驟3. 點擊[
空板分析
]功能，位置如右
圖所示。
步驟4. 點擊[
色彩區段設定
]按鈕。
步驟5. 先選擇色彩空間。依板子材質為依據，
可選擇化金板或噴錫板
TR7007 Series User Guide – Software 129
