Test Research, Inc. 步驟 5. 進入自動板寬校正功能後。同時自動板寬校正視窗出現，如下圖所示。同時， 機台會先自動復歸確認有無板子於機台內部。 步驟 6. 機台復歸後，可點擊自動板寬校正視窗左側的 FOV 視窗。將鏡頭位置移至第 一軌道支架 1 的夾板與皮帶交會處。下圖為移動前後參考範例可看到紅色水平 線移動至軌道與皮帶交會處。完成後點擊 [ 下一步 ] 按鈕。 移動鏡 頭位置 切齊水 136 TR 7007 Ser…
Test Research, Inc.
<操作範例>
步驟1. 先確認機台內板子已無板子。如有板子，請先將板子退出。
步驟2. 點擊工具列的 IO 控制選項，呼叫出 PLC Controller 視窗。
步驟3. 進入 PLC Controller視窗的進階設定頁籤，確認版寬選項已選取自動。相關介
面位置如下圖所示。
步驟4. PLC Controller進階設定頁籤的板寬請確認在[自動]的項的位置。接續工具列
中，校正選單的自動板寬校正功能。介面位置如下圖所示。
1.
2.
TR7007 Series User Guide – Software 135
Test Research, Inc.
步驟5. 進入自動板寬校正功能後。同時自動板寬校正視窗出現，如下圖所示。同時，
機台會先自動復歸確認有無板子於機台內部。
步驟6. 機台復歸後，可點擊自動板寬校正視窗左側的 FOV 視窗。將鏡頭位置移至第
一軌道支架 1 的夾板與皮帶交會處。下圖為移動前後參考範例可看到紅色水平
線移動至軌道與皮帶交會處。完成後點擊[下一步]按鈕。
移動鏡
頭位置
切齊水
136 TR7007 Series User Guide – Software
Test Research, Inc.

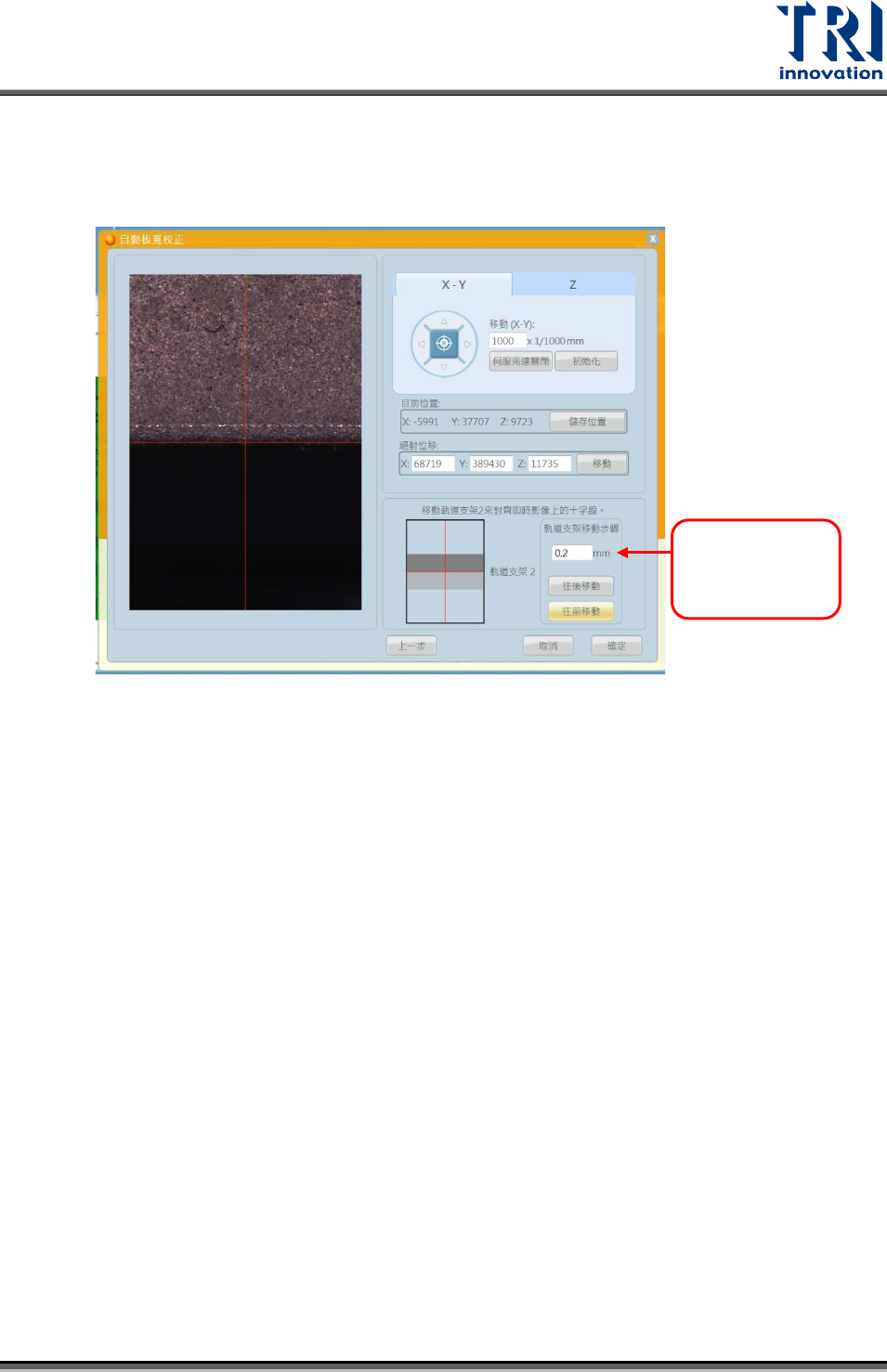

步驟7. 於軌道支架移動步驟輸入移動距離。並點選下方[往後移動]、[往前移動]按鈕
以調整軌道支架 2 的位置。移動支架 2 直到夾板與皮帶交會處與紅色水平線切
齊。下圖為移動後參考範例圖。
步驟8. 完成上述設定後點擊[確定]按鈕，自動板寬設定即完成。
輸入移動距離
移動軌道
TR7007 Series User Guide – Software 137
