凹槽遮罩
凹槽遮罩的功能可用於遮蔽板子上不納入計算的區域。其快捷位置如下圖所示。使用
方法可參考操作範例說明。
<操作範例>

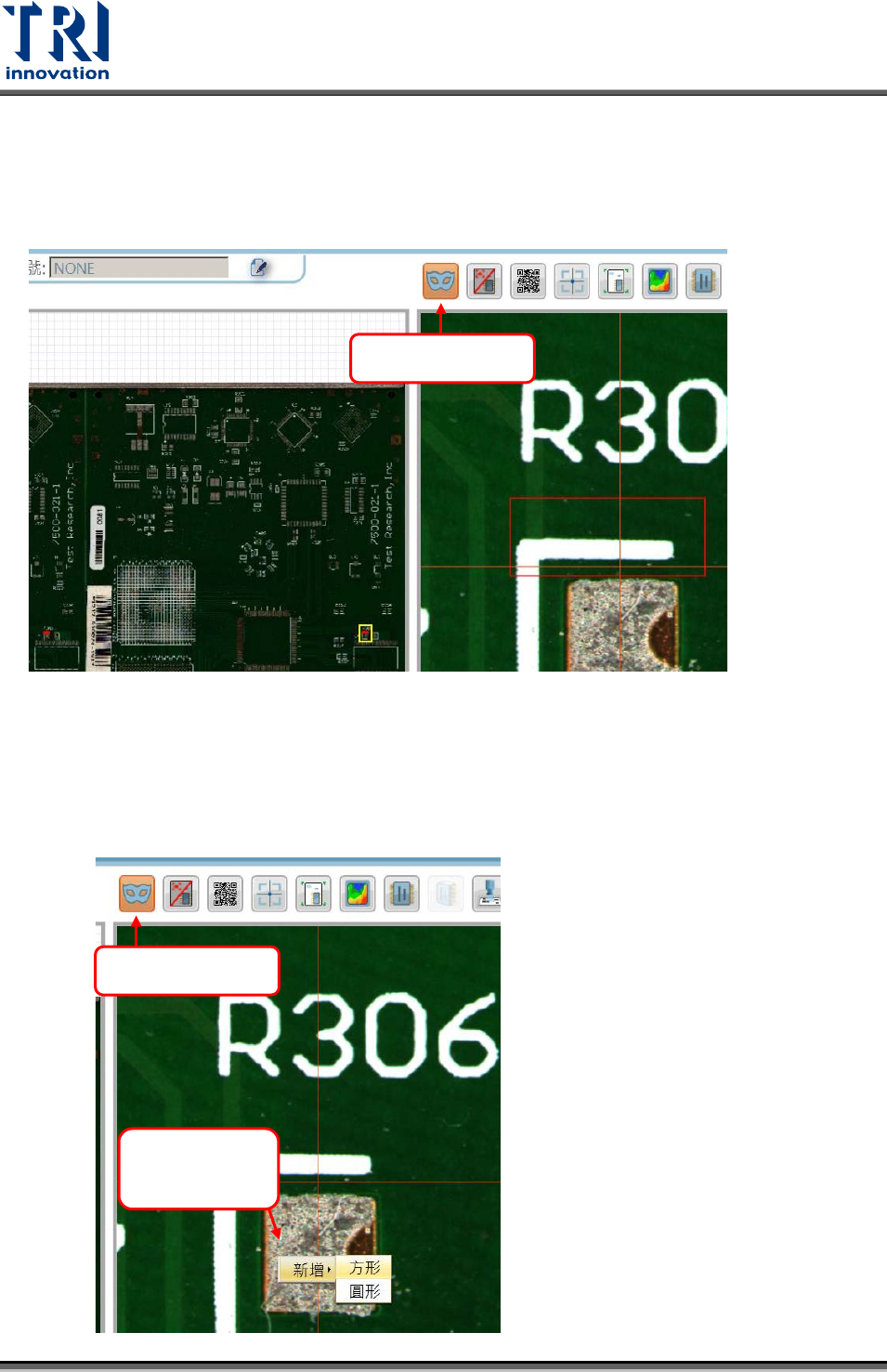

步驟1. 點擊工具選單中的凹槽遮罩(或快捷列圖示)即可開啟凹槽遮罩功能。
步驟2. 開啟凹槽遮罩功能後，於右側 FOV 按下滑鼠右鍵即可新增方形或圓形遮罩。
點擊開起遮罩功能
點擊滑鼠右鍵
新增遮罩框
遮罩功能快捷按鈕
140 TR7007 Series User Guide – Software
Test Research, Inc.

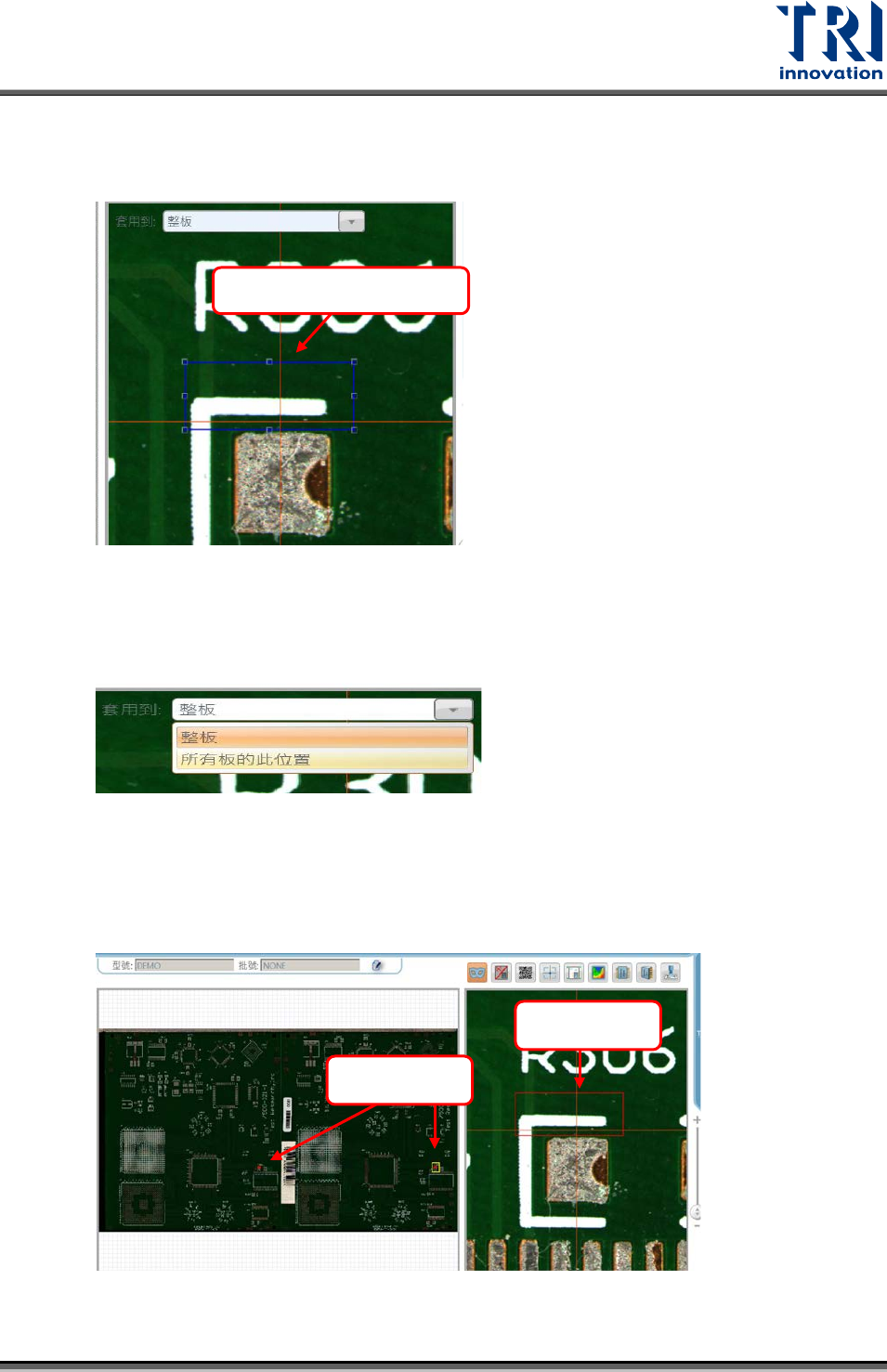

步驟3. 調整凹槽遮罩的大小與位置。下圖範例欲遮罩錫膏上方白線部分不予計算。故
調整籃色方框於上方白線位置。
步驟4. 調整凹槽遮罩的大小與位置後，可選擇套用範圍。選擇套用範圍分為[整板]、
[所有版的此位置]兩項。選擇[整板]表示整板只套用到此位置。選擇[所有版的
此位置]表示所有小版的同一位置接增加凹槽遮罩。
步驟5. 操作範例選擇加入所有板的此位置。於右側 FOV 可看到錫膏上方白線區愈多
了一遮罩紅框、左側大圖二連板的相同位置也多了紅色方塊以標示遮罩。
FOV
遮罩處
大圖遮罩處
調整籃色凹槽遮罩框大小
TR7007 Series User Guide – Software 141
Test Research, Inc.

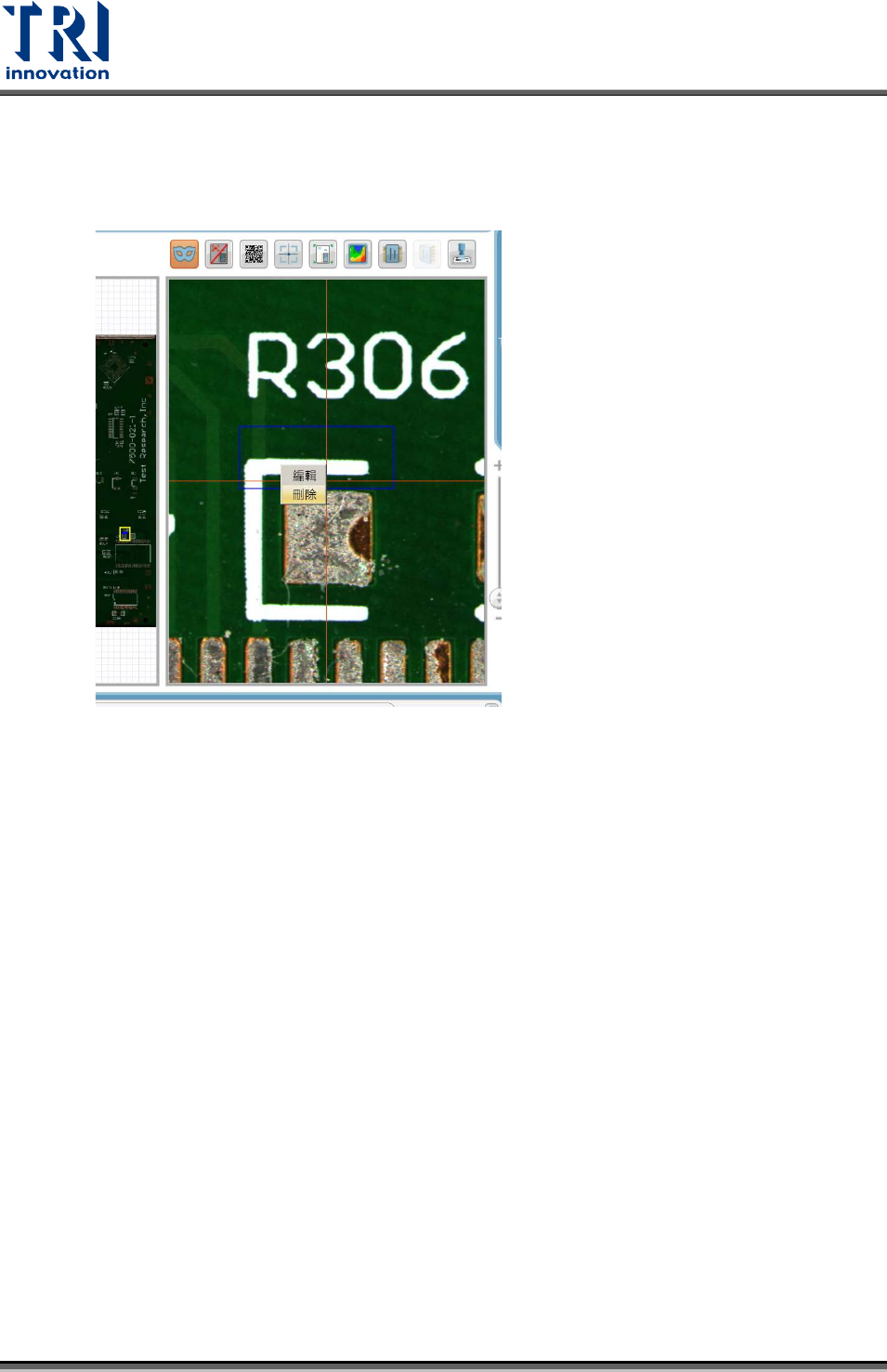

步驟6. 如於刪除或調整凹槽遮罩框。可於框上點擊滑鼠右鍵。點擊後選擇[邊擊]則可
以再調整大小，選擇[刪除] 則凹槽遮罩框將會被移除。下圖為框上點擊滑鼠右
鍵的示意圖。
142 TR7007 Series User Guide – Software
